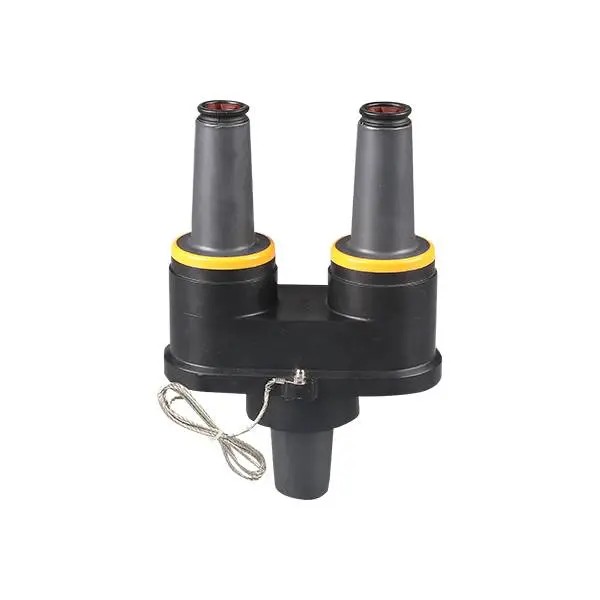

24KV 200A vrtljivi dovodni vložek

Kupite vrtljivi vložek 24KV 200A pri Comewillu, zaupanja vrednem kitajskem proizvajalcu in dobavitelju srednjenapetostnih kablov. Ta vrtljivi napajalni vložek, zasnovan za 24 kV distribucijske sisteme, omogoča konfiguracijo dvojne puše iz ene vdolbine za pušo, kar omogoča enostavno pretvorbo radialnih transformatorjev v pretočne napajalne sisteme, hkrati pa dodaja zaščito prenapetostnega odvodnika. S patentirano namestitvijo raglje za omejevanje navora, izolacijo EPDM in popolnoma zaščiteno potopno zasnovo Comewill ponuja visokokakovostne, veleprodajne, prilagojene rešitve in rešitve na zalogi za varno in učinkovito podzemno distribucijo električne energije.

Opredelitev izdelka

24KV 200A vrtljivi napajalni vložek je pripomoček za zaščito pred obremenitvijo, nameščen v univerzalni vdolbini puše na opremi, kot so transformatorji ali stikalne naprave, nameščeni na blazinice. Ustvarja dva vmesnika za obremenitev 200 A, kar inženirjem omogoča povezavo več kablov, namestitev prenapetostnih odvodnikov ali pretvorbo radialnih napajalnih sistemov v pretočne konfiguracije.

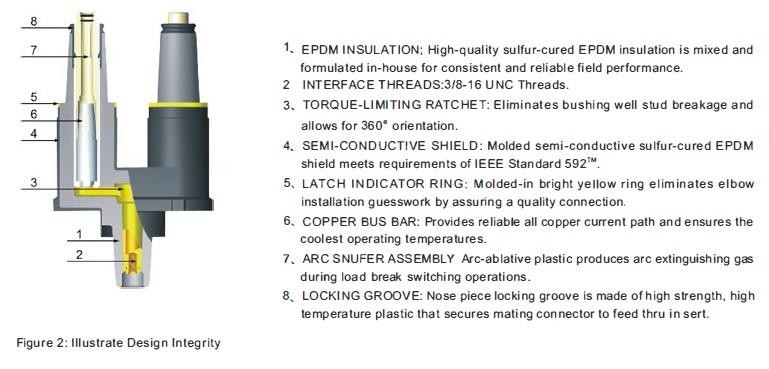

Osnovne tehnične značilnosti

1. Prehodna zasnova z dvojnim vmesnikom

Vložek omogoča dva vmesnika za zaščitno obremenitev iz ene vrtine puše, kar olajša pretvorbo radialnih napajalnih transformatorjev v pretočne napajalne transformatorje ali dodajanje serijske zaščite odvodnika strele. To močno izboljša fleksibilnost omrežja.

2. Patentiran zaskočni mehanizem za omejevanje navora

Vgrajena zasnova raglje z omejevanjem navora preprečuje, da bi monterji po nesreči preveč zategnili vijake vrtine puše. Ko je dosežen pravi navor, mehanizem proizvede slišen klik, kar zagotavlja natančno in varno namestitev, hkrati pa zmanjša tveganje poškodb opreme.

3. 360° vrtljivo pozicioniranje

Po namestitvi je mogoče vložek obrniti za celih 360 stopinj, kar inženirjem omogoča, da konektorje postavijo v skladu z zahtevami za napeljavo kabla. Ta funkcija poenostavi namestitev v zaprtih transformatorskih predelih.

4. Visokokakovostna izolacija EPDM

Izdelek je oblikovan iz z žveplom utrjenega EPDM izolacijskega in polprevodnega kavčuka, ki zagotavlja odlično električno izolacijo, nadzor napetosti in tesnjenje okolja. Ko se uporablja z ustreznimi komponentami, tvori popolnoma zaščiten in potopljiv povezovalni sistem.

5. Vizualni indikator namestitve

Rumeni indikatorski obroč zapaha, ki se nahaja okoli obroča puše, nudi jasno potrditev namestitve. Ko je obroč v celoti pokrit s komolčnim priključkom, je povezava varna. Če je vidno, so potrebne prilagoditve. To izboljša natančnost in varnost namestitve.

Namestitev

Za pravilno namestitev vložka ni potrebno posebno orodje. Očiščen in namazan vložek preprosto vstavite v vdolbino puše in ga zavrtite v smeri urinega kazalca. Ko se raglja za omejevanje navora sprosti in zasliši slišen klik, bo vložek pravilno nameščen in zategnjen s pravilnim navorom. Nadaljnje vrtenje v smeri urinega kazalca omogoča popolno pozicioniranje za 360°, da zadosti zahtevam aplikacije. Če želite odstraniti vložek brez napetosti, ga preprosto zavrtite v nasprotni smeri urinega kazalca.

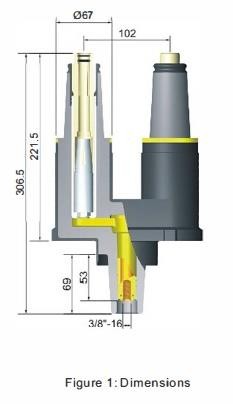

Opis in dimenzije

pogosta vprašanja

 1. Za kaj se uporablja 24KV 200A vrtljivi dovodni vložek?

Uporablja se v srednjenapetostnih distribucijskih sistemih za ustvarjanje dveh 200A vmesnikov za zaščitno obremenitev iz ene odprtine za pušo, kar omogoča kabelske povezave, pretvorbo dovoda transformatorja in namestitev prenapetostnega odvodnika.

2. Kje je ta izdelek običajno nameščen?

Običajno je nameščen v transformatorjih, nameščenih na podstavkih, podzemnih stikalnih napravah in razdelilnih omaricah znotraj podzemnih kabelskih omrežij.

3. Kateri konektorji so združljivi s tem vložkom?

Vložek deluje z 200 A zaščitnimi kolenskimi konektorji, kolenskimi prenapetostnimi odvodniki in vtičnicami za opremo iste nazivne napetosti.

4. Ali vložek podpira podzemno uporabo?

ja Z izolacijo EPDM in popolnoma zaščiteno potopno zasnovo zanesljivo deluje v podzemnih ali zunanjih okoljih.

5. Kakšna je prednost vrtljive zasnove?

360° vrtljivo pozicioniranje omogoča prilagodljivo napeljavo kablov, kar olajša namestitev v omejenih prostorih transformatorjev ali stikalnih naprav.

6. Kaj označuje rumeni indikatorski obroč?

Če je rumeni obroč v celoti pokrit, je kolenčni priključek pravilno nameščen. Če je še vedno viden, je treba povezavo prilagoditi.
