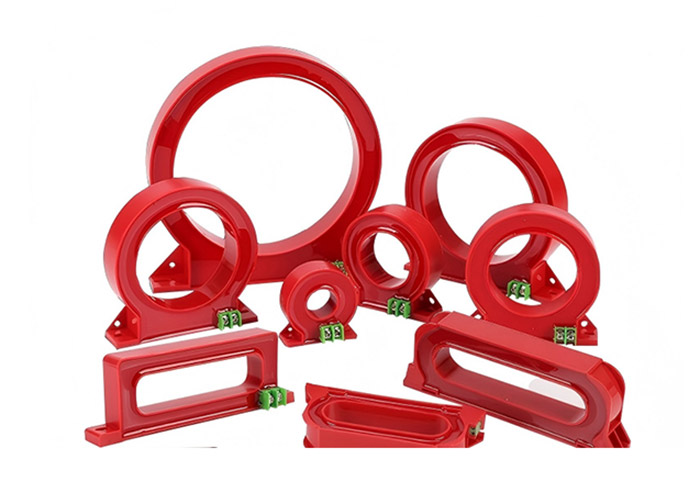

Kot profesionalni proizvajalec tokovnih transformatorjev na Kitajskem,Comewillvam želi ponuditi prilagojenoTokovni transformator ničelnega zaporedja, ki je enoobratni tokovni transformator, zasnovan za zaznavanje toka ničelnega zaporedja v elektroenergetskih sistemih. Spremlja vektorsko vsoto trifaznih tokov in identificira puščanje ali napake na zemlji v distribucijskih omrežjih.
Ko pride do nenormalnega toka zaradi poškodbe izolacije ali napak pri ozemljitvi, transformator pošlje signal zaščitni opremi, kot so relejne zaščitne naprave ali krmilniki za zaščito pred uhajanjem. Ta postopek omogoča sistemu, da sproži alarme ali odklopi okvarjeno vezje.
Tokovni transformator ničelnega zaporedja je običajno nameščen okoli napajalnih kablov ali vodil, zaradi česar je primeren za nadzor srednje in nizkonapetostnih električnih sistemov.
1. Obročna jedrna struktura
Transformator uporablja okroglo železno jedro s sekundarnimi navitji, ki zaznavajo tokovno neravnovesje.
2. Enkapsulacija iz epoksi smole ali silikonske gume
Železno jedro in navitje sta zaprta v zaščitni lupini, ki zagotavlja odpornost proti vlagi in zaščito pred preskokom onesnaženja.
3. Dve vrsti namestitve
Izdelki so na voljo v integralnem tipu (prednameščeni med polaganjem kablov) in odprtem tipu (nameščeni okoli obstoječih kablov).
4. Tehnologija Rogowski Coil
Nekateri modeli uporabljajo tehnologijo zaznavanja tuljave Rogowskega za pretvorbo tokovnih signalov v merljive napetostne izhode.
1. Veljavno napetostno območje: 0,4 kV do 66 kV.
2. Frekvenca omrežja: Standardna delovna frekvenca je 50 Hz
3. Delovna temperatura: −10°C do +40°C.
4. Konec z istim imenom: ko je prodrl s strani "L1", je drugič "K1";
Pravilna namestitev zagotavlja natančno delovanje aTokovni transformator ničelnega zaporedja.
Namestitev integriranega tipa
Pri integriranih transformatorjih mora kabel preiti skozi transformator, preden je kabel nameščen.
Namestitev odprtega tipa
Odprte modele je mogoče namestiti na obstoječe kable tako, da ločite ohišje transformatorja in ga ponovno sestavite okoli vodnika.
Ureditev ozemljitve
V nekaterih sistemih ozemljitve morajo kabli potekati skozi transformator, preden se povežejo z ozemljitveno točko, da se zagotovi pravilno zaznavanje toka uhajanja.
Mehanska poravnava
Pri ponovnem sestavljanju razdeljenih transformatorjev morata biti obe polovici pravilno poravnani, da preprečite odstopanje meritev.
