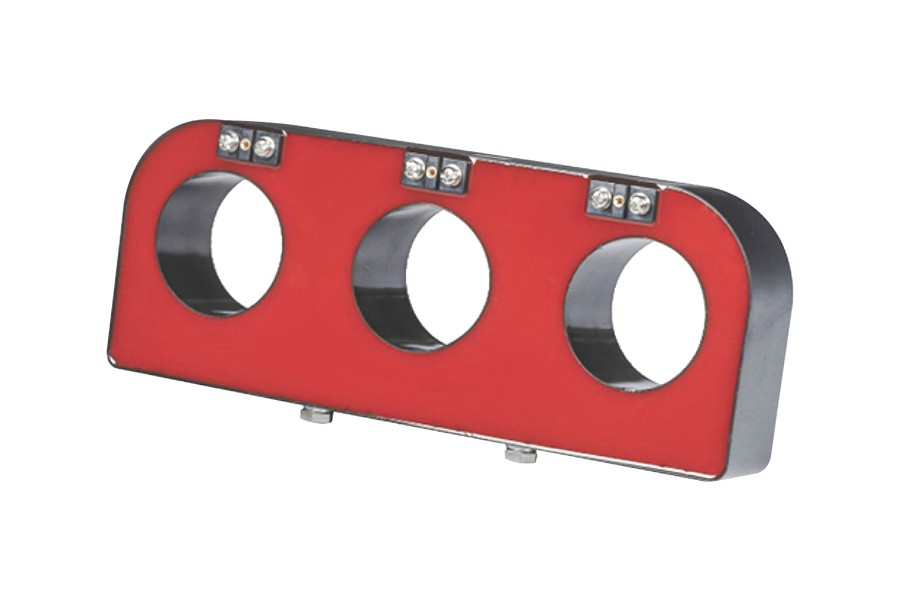

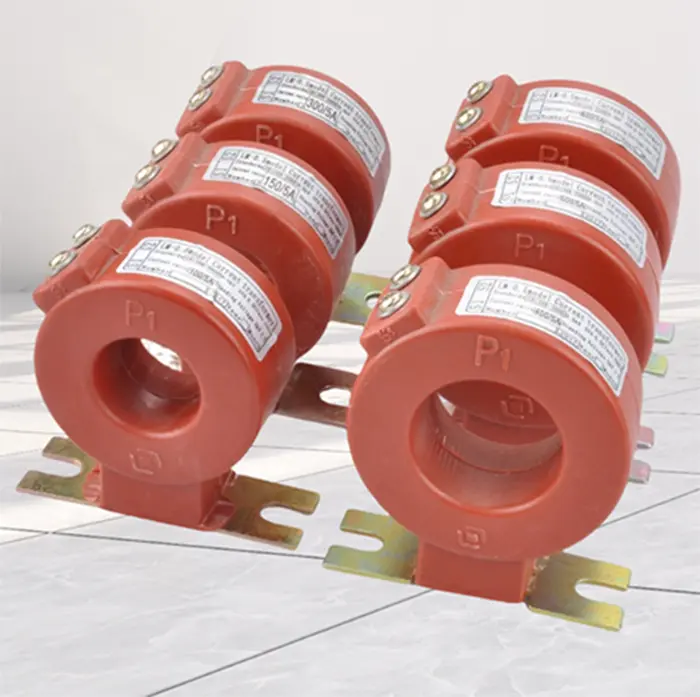

TheTokovni transformator za napihljivo omaricoje tokovna merilna in zaščitna naprava, zasnovana za plinsko izolirane stikalne sisteme, kot je C-GIS. Meri primarni tok in zagotavlja natančne signale za merjenje in relejno zaščito v kompaktnih stikalnih omaricah.Comewill, profesionalni dobavitelj, zagotavlja kakovostne napihljive tokovne transformatorje, ki so na zalogi.
Tokovni transformator za napihljivo ohišje je nameščen v stikalnih omaricah, izoliranih s plinom, kjer je izolacijski medij lahko žveplov heksafluorid (SF₆) ali suh zrak. Visok primarni tok pretvori v standardiziran sekundarni tok, običajno 5 A ali 1 A, ki ga lahko varno uporabljajo merilniki, releji in zaščitne naprave.
Ker je transformator zasnovan za stikalne strukture C-GIS, je običajno nameščen okoli vhodnega ali izstopnega vodnika kabla. Kompaktna velikost omogoča, da se prilega notranjosti zatesnjenih razdelkov stikalne naprave, hkrati pa ohranja stabilno izolacijo.
Comewill je profesionalna tovarna, ki proizvajaTokovni transformator za napihljivo omaricooprema se osredotoča na strukturno zanesljivost in združljivost namestitve.
1. Struktura odlitka iz epoksi smole
Železno jedro in sekundarna navitja so inkapsulirana z epoksi smolo, ki tvorijo zatesnjeno in negorljivo telo.
2. Kompaktna zasnova namestitve
Majhna velikost in majhna teža omogočata namestitev neposredno na kabelske tokokroge ali vodila znotraj napihljivih omar.
3. Zatesnjen primarni prevodnik
Primarni prevodnik je običajno zaprt v ohišju iz nerjavečega jekla ali izoliranem ohišju, da se ohrani celovitost izolacije.
4. Naravna zasnova hlajenja
Integrirana izolacija in odvajanje toplote omogočata, da transformator deluje brez dodatne hladilne opreme.
Nazivni primarni tok
Običajni razponi vključujejo od 20 A do 600 A, odvisno od zahtev distribucijskega omrežja.
Nazivni sekundarni tok
Standardni izhodi so 5A ali 1A za merilno in zaščitno opremo.
Razred natančnosti
Tipične kombinacije vključujejo 0,5 / 10P, ki podpirajo merilne in relejne zaščite.
Nazivna frekvenca
Večina enot deluje pri 50 Hz ali 60 Hz.
Raven izolacije
Tipične ravni izolacije so 12/42/75 kV, primerne za uporabo v srednjenapetostnih stikalnih napravah.
Okoljska prilagodljivost
Napihljivi ohišje tokovnega transformatorja je zasnovano za delovanje v zaprtih stikalnih okoljih, ki lahko naletijo na zahtevne pogoje.
Temperaturno območje
Običajne delovne temperature segajo od –5°C do +45°C.
Odpornost na onesnaženje
Zatesnjena izolacija zmanjšuje vpliv prahu, vlage in kontaminacije.
Operacija na visoki nadmorski višini
Veliko modelov podpira namestitev na območjih do 3000 metrov nadmorske višine.
Združljivost s plinsko izolacijo
Nekateri novi modeli uporabljajo suh zrak namesto SF₆ kot izolacijski medij za zmanjšanje vpliva na okolje.
Zanesljiv kitajski dobavitelj opreme za napihljive tokovne transformatorje ponuja izdelke, ki se uporabljajo v več sektorjih distribucije električne energije.
Pogoste aplikacije vključujejo:
Mestni železniški tranzitni energetski sistemi
Industrijska distribucijska omrežja
Metalurške in petrokemične tovarne
Srednjenapetostne transformatorske postaje
Infrastruktura električnega omrežja na visoki nadmorski višini
