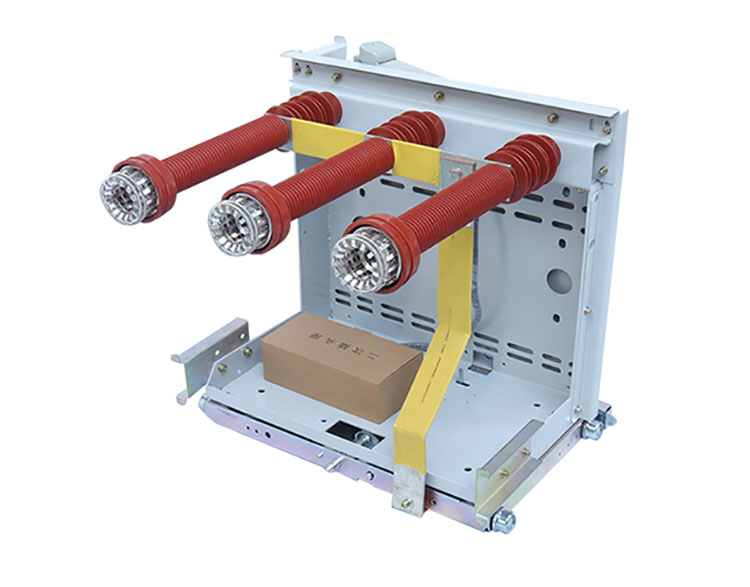

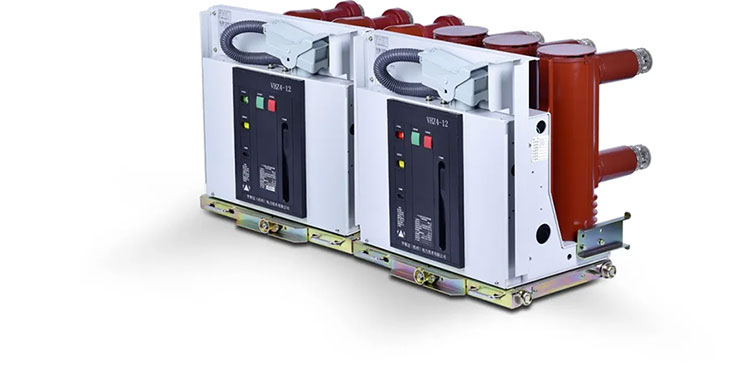

Visoko zmogljivi zunanji vakuumski odklopniki iz Kitajske

Comewill, kitajski proizvajalec in dobavitelj, zagotavlja kakovostZunanji vakuumski odklopnik, ki prekine tokove napake z uporabo vakuumske komore za gašenje obloka in vzmetnega ali elektromagnetnega pogonskega mehanizma.  Zaradi kompaktne strukture, hitrega prekinitve obloka in močne okoljske prilagodljivosti so ti odklopniki široko nameščeni v zunanjih električnih omrežjih z nazivnimi napetostmi, ki se običajno gibljejo od 5 kV do 40,5 kV.

Osnovni koncept

Zunanji vakuumski odklopnik je zasnovan za namestitev v okoljih za distribucijo električne energije na prostem. Kot medij za gašenje obloka uporablja vakuumski prekinjevalec in deluje prek vzmeti ali elektromagnetnega mehanizma za odpiranje in zapiranje električnega tokokroga.

Ko pride do napake, se kontakti znotraj vakuumske komore ločijo in nastane električni oblok. Ker je okolje pod visokim vakuumom, oblok hitro ugasne in tok je varno prekinjen. Ti odklopniki se običajno uporabljajo v zunanjih razdelilnih postajah, distribucijskih sistemih na stebrih in omrežni infrastrukturi.

Načelo delovanja

Delovanje anZunanji vakuumski odklopnikv glavnem vključuje dva dela: vakuumski prekinjevalec in pogonski mehanizem.

Prekinitev vakuumskega obloka

Ko se odklopnik odpre, se med ločevalnimi kontakti oblikuje lok. V vakuumski komori se oblok hitro razprši, ker skoraj ni delcev plina, ki bi ga vzdrževali.

Mehanizem za shranjevanje energije

Vzmetni mehanizem shranjuje mehansko energijo in jo sprošča med delovanjem, s čimer se kontakti hitro premikajo in prekinejo tok.

Hiter čas delovanja

Običajni odpiralni čas je ≤45 ms, kar omogoča odklopniku, da izolira napake, preden se poškodba opreme razširi po sistemu.

Glavni tehnični parametri

Profesionalna kitajska tovarna, ki proizvaja opremo za zunanje vakuumske odklopnike, običajno sledi standardnim tehničnim indikatorjem, ki se uporabljajo v distribucijskih omrežjih.

Nazivna napetost

Običajne ravni vključujejo 12 kV, 24 kV in 40,5 kV.

Nazivni tok

Običajni nazivni tok se giblje od 630 A do 1600 A, odvisno od zmogljivosti sistema.

Prekinitveni tok kratkega stika

Večina odklopnikov podpira prekinitveno zmogljivost od 20 kA do 31,5 kA.

Okoljski pogoji

Oprema za uporabo na prostem običajno deluje v območju od –40 °C do +40 °C in je zasnovana tako, da je odporna na onesnaženje za onesnažena okolja.

Mehansko življenje

Mehanska življenjska doba številnih lomil doseže 10.000 operacij ali več.

Namestitev

Pravilna namestitev pomaga zagotoviti stabilno delovanje zunanjega vakuumskega odklopnika na terenu.

Montažna struktura

Odklopnik je pritrjen na namenski jekleni okvir ali paličasto konstrukcijo, običajno nameščeno na višini 4 metre ali več.

Sestav komponente

Komponente so nameščene zaporedno: konstrukcijski okvir → izolator droga → vakuumski prekinjevalec → priključki zbiralke.

Električni priključek

Razmik med izhodnimi linijami in razdalja med poli morata slediti konstrukcijskim standardom, končne povezave pa morajo biti zaščitene s protikorozijsko mastjo.

Strukturne prednosti

1. Hitro gašenje obloka

Tehnologija prekinitve vakuuma omogoča hitro dušenje obloka in zmanjšuje tveganje poškodb opreme.

2. Okolju prijazna zasnova

Izolacijsko olje ali plin SF6 ni potrebno, kar pomaga preprečiti puščanje ali emisije.

3. Nizke zahteve glede vzdrževanja

Zaprta vakuumska komora zmanjšuje obrabo notranjih kontaktov in minimalizira rutinsko servisiranje.

4. Kompaktna in lahka struktura

V primerjavi s tradicionalnimi oljnimi odklopniki je struktura manjša in lažja za transport in namestitev.

5. Prilagajanje zunanjim razmeram

Kompozitni izolacijski materiali, kot je silikonska guma ali epoksidna smola, pomagajo upreti preskoku onesnaženja, ultravijoličnemu sevanju in temperaturnim spremembam.
