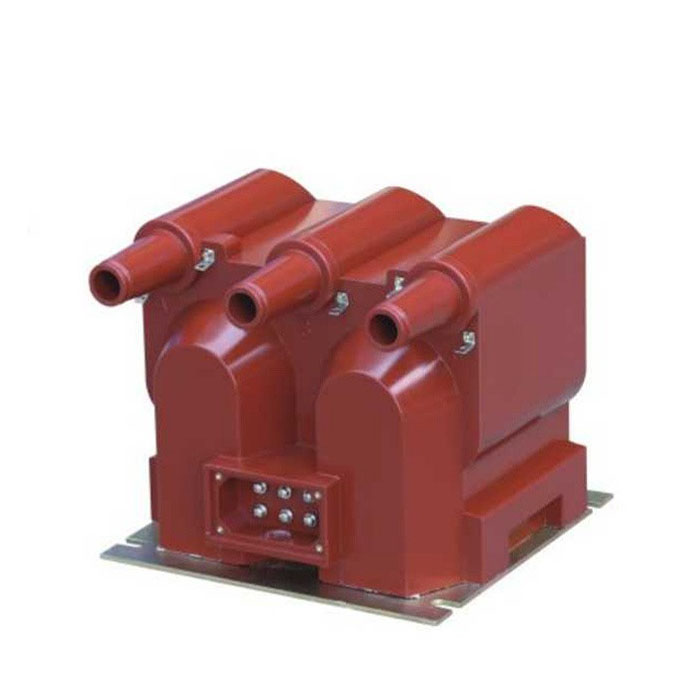

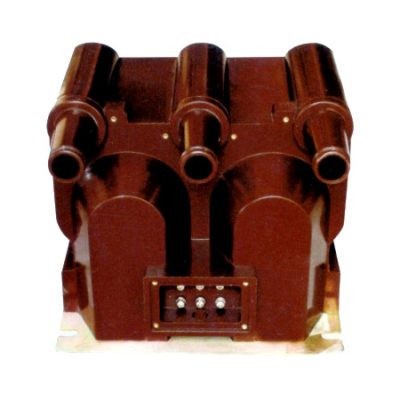

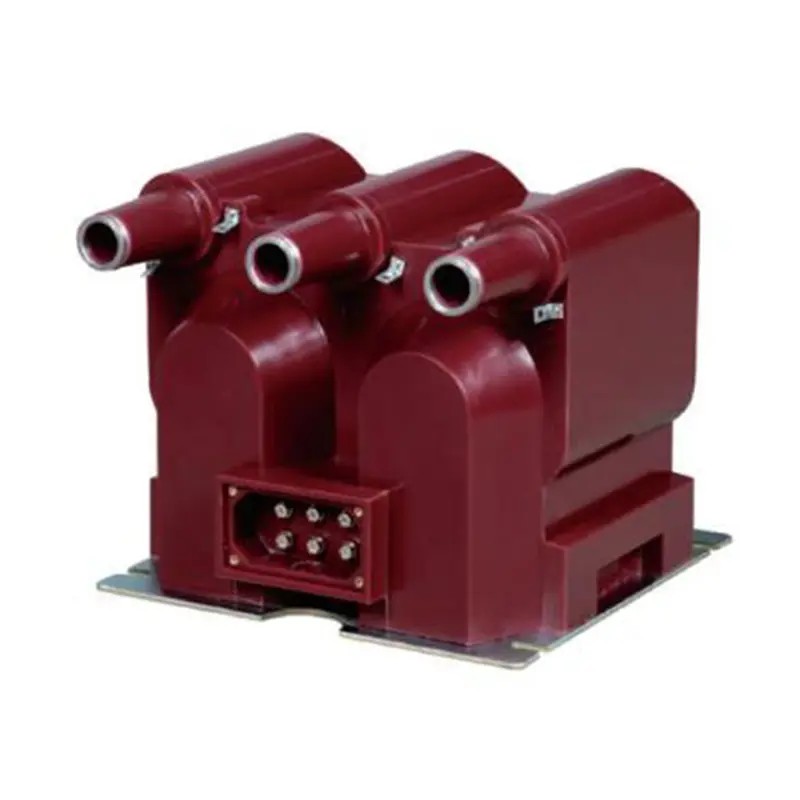

Napetostni transformator JSZV12-10R

Kot profesionalni proizvajalec na Kitajskem bi vam Comewill rad ponudil visokokakovosten napetostni transformator JSZV12-10R. Poleg strukturne prilagodljivosti se transformator odlikuje po varnosti delovanja in neprekinjenosti. Izstopajoča značilnost je zasnova varovalk, ki jih je mogoče zamenjati med vročim delovanjem – primarna navitja faz A, B in C so integrirana z varovalkami za zaščito pred kratkim stikom, ki jih je mogoče zamenjati prek sekundarnega priključka brez prekinitve delovanja sistema.

Kaj je napetostni transformator JSZV12-10R?

JSZV12-10R je zasnovan za prilagajanje različnim pogojem na kraju samem. Podpira standardno trifazno konfiguracijo ožičenja tipa "V" in ga je mogoče priročno razstaviti na dve neodvisni enofazni enoti, kar ponuja prilagodljivost pri namestitvi in ​​načrtovanju sistema.

Osnovne aplikacije in značilnosti

Napetostni transformator JSZV12-10R je namensko izdelan za izpolnjevanje strogih zahtev 10kV notranjih električnih sistemov, pri čemer združuje natančnost meritev z zanesljivostjo delovanja.
1. Funkcionalnost dvojnega sekundarnega izhoda:
Izhod 100 V: Zasnovan za visoko natančno merjenje napetosti in merjenje energije.
Izhod 220 V: Služi kot zanesljivo pomožno napajanje za krmilne mehanizme, kar zmanjšuje potrebo po dodatnih napajalnih komponentah.
2. Vrhunska izolacija in vzdržljivost:
Popolnoma zaprt z visokokakovostno epoksidno smolo, ki nudi izjemno odpornost proti vlagi, izolacijsko trdnost in zaščito pred staranjem – idealno za zapletena notranja okolja ali okolja z visoko vlažnostjo.
Izdelan iz visokokakovostnih hladno valjanih jeder iz silicijeve jeklene pločevine, ki zagotavlja nizke izgube in stabilno delovanje.
3. Celovita varnostna zaščita:

Vgrajene varovalke na vseh primarnih navitjih zagotavljajo robustno zaščito pred kratkim stikom.
Zamenjava varovalke je enostavna in ne zahteva zaustavitve sistema, kar zagotavlja največji čas delovanja.

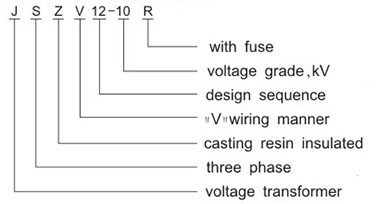

Oznaka tipa

Delovni pogoji za JSZV12-10R

Da bi zagotovili dolgoročno stabilnost in zanesljivost, je napetostni transformator JSZV12-10R zasnovan za delovanje v naslednjih okoljskih parametrih. Kot profesionalna tovarna z globokim proizvodnim strokovnim znanjem lahko Comewill zagotovi tudi prilagoditve po meri za nestandardne pogoje.

Temperaturno območje: -5°C do +40°C
Nadmorska višina: ≤ 1000 m (na voljo so rešitve po meri za namestitev na visoki nadmorski višini)
Relativna vlažnost: ≤ 80%
Okolje: Brez jedkih plinov, hlapov ali prevodnega prahu (npr. ogljik ali kovinski prah)
Vibracije in udarci: mesto namestitve ne sme biti izpostavljeno močnim tresljajem ali mehanskim udarcem.

Tehnični podatki

obrazec1:tehnični podatkinapetostnega transformatorja za merjenje

obrazec2:tehnična dalanapetostnegatransformatorja zadelovalno moč odklopnika

Opombe: Za delovno napajanje odklopnika vzdržljiva napetost ne sme preseči 15 %

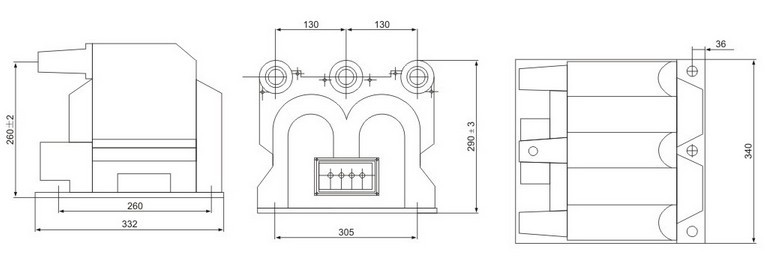

Oris in dimenzije

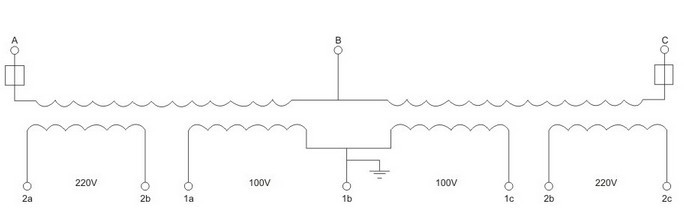

Načelni diagram
