Kupite prilagojeni notranji tokovni transformator 0,72–40,5 kV iz Kitajske

Comewill, zaupanja vreden proizvajalec in dobavitelj električnih merilnih in zaščitnih naprav na Kitajskem, zagotavlja0,72–40,5 kV notranji tokovni transformator (CT)za industrijske, komercialne in komunalne aplikacije.

Načelo delovanja

0,72-40,5 kV notranji tokovni transformatordeluje na podlagi elektromagnetne indukcije in pretvarja visoke primarne tokove v nižje, merljive sekundarne tokove, da omogoči natančno merjenje in zaščito.

Ključni funkcionalni koraki:

1. Elektromagnetna indukcija: Izmenični tok skozi primarni prevodnik ustvarja magnetno polje v železnem jedru, ki inducira sorazmeren tok v sekundarnem navitju (npr. razmerje 1000:1).

2. Izolacija signala: Sekundarni tok (običajno 5 A ali 1 A) je izoliran od visokonapetostnega primarnega tokokroga, kar zagotavlja varnost za osebje in opremo.

3. Nadzor natančnosti: Materiali z visoko magnetno prevodnostjo, kot so silicijeve jeklene pločevine ali nanokristalne zlitine, zmanjšujejo histerezne izgube in dosegajo natančnost do stopnje 0,2 (napaka ±0,2 %), v skladu s standardi IEC 60044-1.

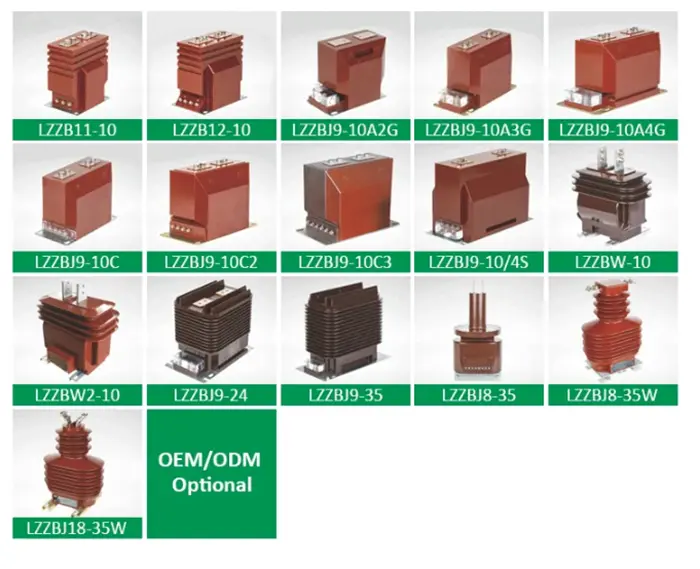

0.72-40.5kV Indoor Current Transformer Types

Glavne vrste

1. Elektromagnetni CT

Značilnosti: železno jedro z navitjem, stroškovno učinkovito, zelo stabilno.

Uporaba: Distribucijski sistemi pod 10 kV, npr. industrijsko ali komercialno merjenje električne energije.

Primer parametrov: Razmerje nazivnega toka 200/5A, impedanca obremenitve 2,5 Ω (GB/T 20840.2-2014).

2. Elektronski CT

Značilnosti: uporablja Hallove elemente ali senzorje iz optičnih vlaken, širok frekvenčni pas (0,1Hz–1MHz), močno odpornost na elektromagnetne motnje.

Uporaba: nova proizvodnja električne energije, vlečni sistemi železnic za visoke hitrosti.

3. Rogowski Coil

Značilnosti: brezjedrni dizajn, visoka linearnost, primeren za merjenje prehodnega toka.

Primer parametrov: Izhodni signal 0,333 V/kA, linearna napaka <±0,1 % (IEEE C57.13-2016).

Scenariji uporabe

Merjenje električne energije

Visoko natančni industrijski ali komercialni merilniki, ki običajno zahtevajo natančnost 0,5S (±0,5%), po DL/T 725-2013.

Relejna zaščita

Pretokovna ali diferenčna zaščita; CT-ji morajo izpolnjevati določene meje napak (npr. 5P20, napaka ≤5 % pri 20 × nazivnem toku).

Industrijski nadzor

Visokofrekvenčne ali hitre aplikacije (npr. jeklarne, indukcijske peči) zahtevajo elektronske CT s frekvenčnim odzivom >10 kHz.

Navodila za izbiro in vzdrževanje

Izbirni parametri

Nazivni tok: Za optimalno zaščito izberite 1,2–1,5× obremenitveni tok.

Raven natančnosti: Uporabite 0,2 za meritve CT; 5P/10P za zaščito CT.

Namestitev in vzdrževanje

Izogibajte se odprtemu krogu na sekundarni strani: lahko ustvari nevarno kV napetost.

Preverjanje izolacije: Redno preverjajte, ali je izolacijska upornost0,72-40,5 kV notranji tokovni transformatorje ≥1MΩ.

Ujemanje scenarijev: Izberite tip CT (elektromagnetni, elektronski, Rogowski) glede na potrebe aplikacije, natančnost, stroške in zanesljivost.

View as

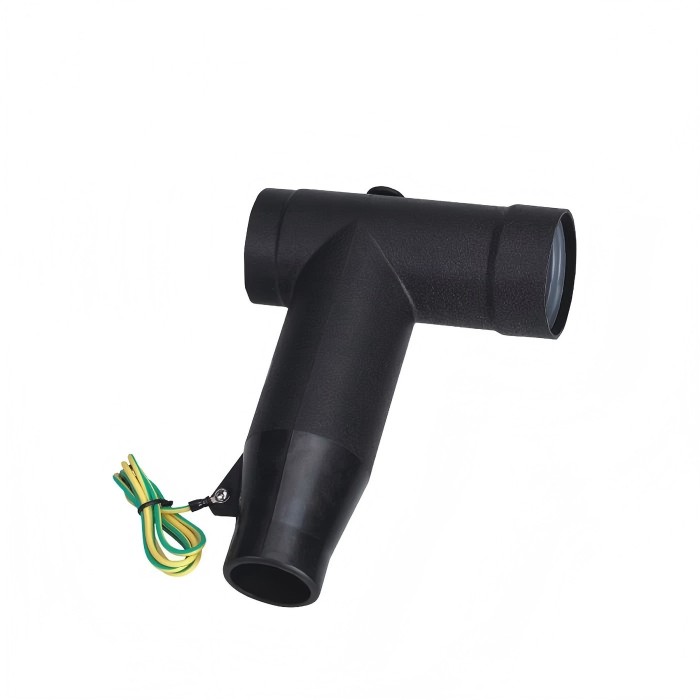

12/24KV 630A ločljiv T konektor

Ločljivi T konektor 12/24KV 630A podjetja Comewill, zaupanja vrednega kitajskega proizvajalca, dobavitelja in tovarne, je zasnovan za visokonapetostne kabelske distribucijske sisteme, ki zahtevajo prilagodljivost, varnost in dolgoročno stabilnost. Zasnovan za sodobno širitev omrežja, omogoča varno razvejanje glavnih električnih vodov v več smeri brez ogrožanja celovitosti izolacije ali zanesljivosti delovanja.

Poglej več >> Pošlji povpraševanje >>

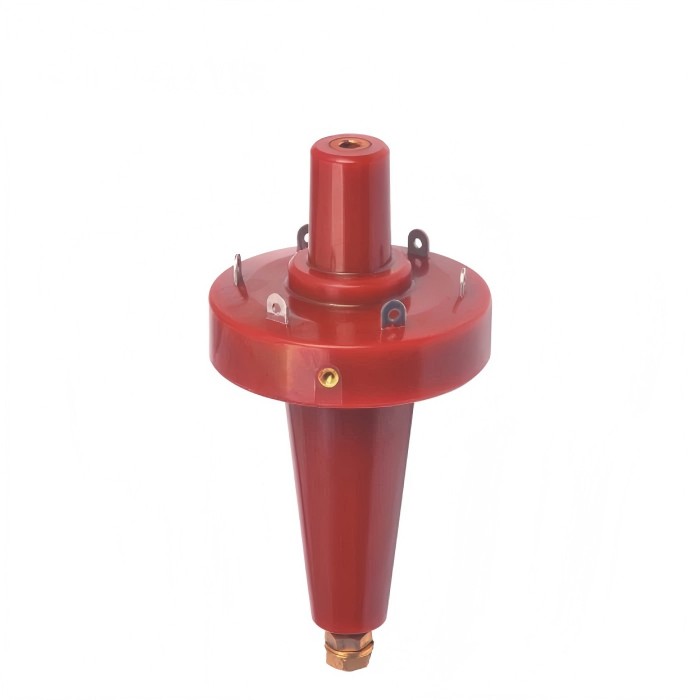

24KV 400A puša aparata

24kV 400A Apparatus Bushing proizvajalca Comewill, profesionalnega proizvajalca in dobavitelja na Kitajskem, je zasnovan kot visoko zmogljiva vmesniška komponenta za srednjenapetostne električne sisteme. Zagotavlja varno in stabilno priključno točko za kabelske konektorje 200 A, ki se uporabljajo v stikalnih napravah, transformatorjih, kondenzatorjih in drugih napravah z oljno ali trdno izolacijo.

Poglej več >> Pošlji povpraševanje >>

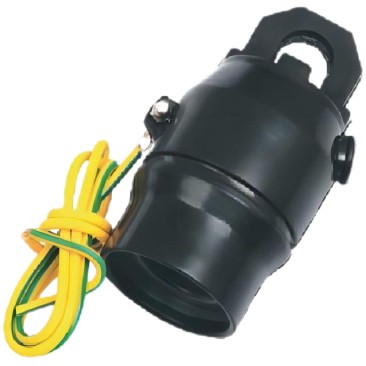

24KV 250A izolirana zaščitna kapa

Kupite kakovostno izolirano zaščitno kapo 24KV 250A pri vodilnem kitajskem proizvajalcu Comewill. Zasnovan je posebej za izolacijo in tesnjenje vmesnikov puš, ki pretrgajo obremenitev. Preprosto ga združite z izdelkom za zaščito pred obremenitvijo, povežite odvodno žico z ozemljitvijo in tvoril bo popolnoma zaščiten, potopni izolacijski pokrov za puše pod napetostjo. Tudi v vlažnem, težkem okolju ostane vaša oprema varna.

Poglej več >> Pošlji povpraševanje >>

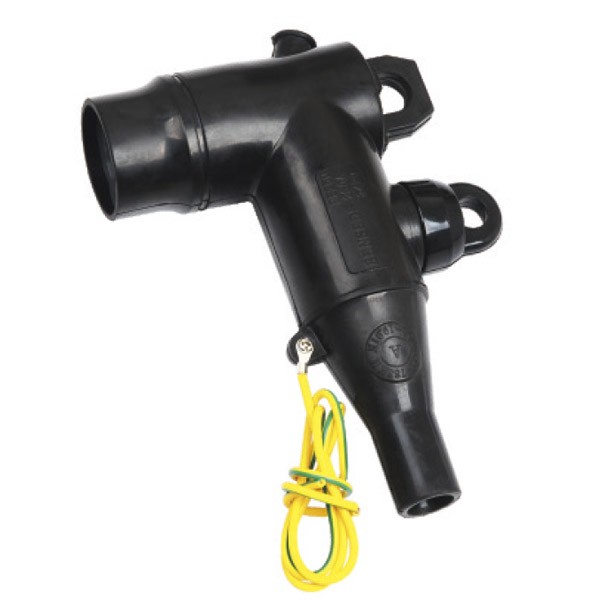

24KV 250A Loadbreak kolenski priključek

24kV 250A Loadbreak Elbow Connector proizvajalca Comewill, profesionalnega proizvajalca na Kitajskem, je zasnovan za varno in učinkovito srednjenapetostno preklapljanje in povezavo v sodobnih sistemih za distribucijo električne energije. Zagotavlja popolnoma zaščiten, potopno ločljiv vmesnik za transformatorje, stikalne naprave in drugo električno opremo, ki zagotavlja stabilno delovanje tudi v težkih okoljskih pogojih.

Poglej več >> Pošlji povpraševanje >>

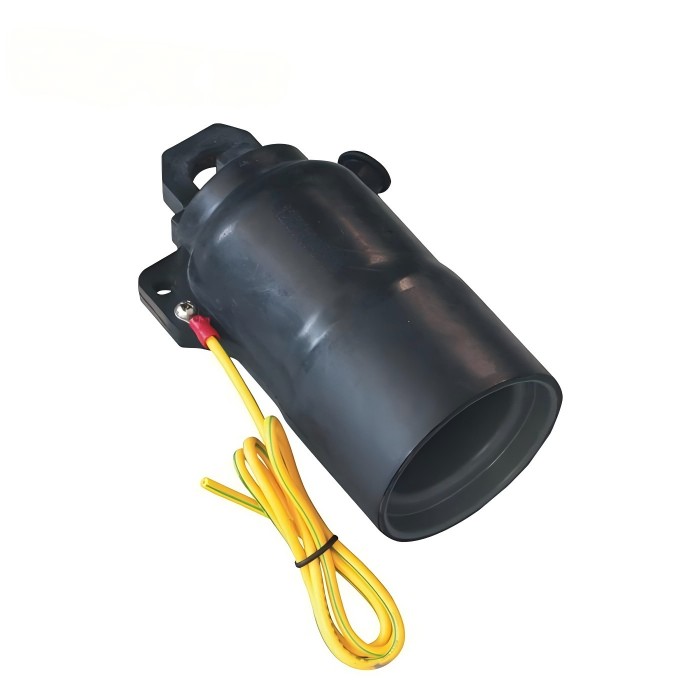

15/24KV 600A izolirana zaščitna kapa

Ta izolirana zaščitna kapa 15/24KV 600A, ki jo proizvaja Comewill, vodilni proizvajalec in dobavitelj na Kitajskem, je zasnovana tako, da zagotavlja varno, stabilno in popolnoma izolirano delovanje breznapetostnih vmesnikov 600A brez napetosti. Široko se uporablja za transformatorske puše, stikalne omare in zaščito kablov transformatorskih postaj, kar zagotavlja zanesljivo delovanje pri začasnih in dolgotrajnih električnih inštalacijah.

Poglej več >> Pošlji povpraševanje >>

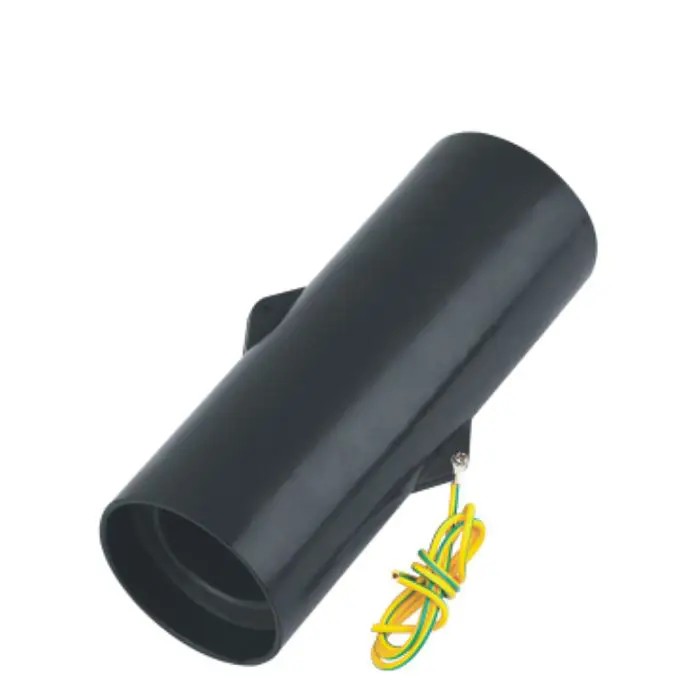

15/24KV 600A podaljšana cevna puša
