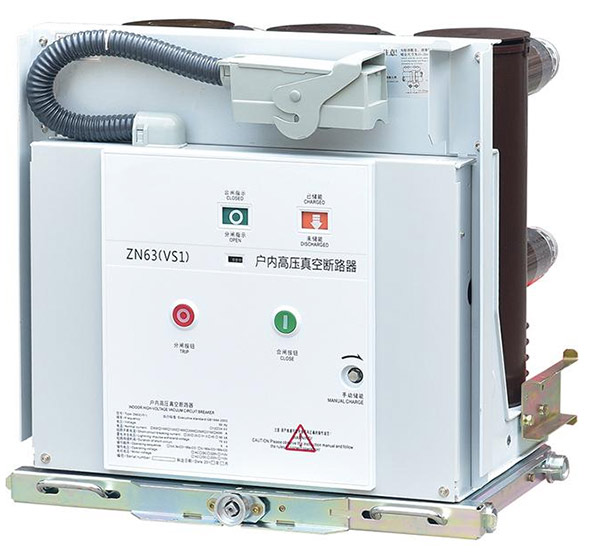

Vakuumski odklopniktehnologija je postala pomembna preklopna rešitev za srednjenapetostno distribucijo električne energije, ker združuje vakuumsko prekinitev obloka s kompaktno mehansko strukturo in nadzorovanim električnim delovanjem. Ko se kontakti znotraj zaprtega vakuumskega prekinjevalnika ločijo, se oblok prekine s postopkom, ki se bistveno razlikuje od prekinitve tokokroga zraka, olja ali plina. Ta arhitektura lahko podpira hitro odpravljanje napak, zmanjšano rutinsko servisiranje prekinitvene komore, kompaktno konstrukcijo stikalne naprave in ponavljajoča se preklapljanja pod določenimi delovnimi pogoji. Vendar učinkovitosti odklopnika ni mogoče ovrednotiti samo z njegovim prekinitvenim medijem. Nazivna napetost, nazivni tok, zmožnost kratkega stika, raven izolacije, kontaktni sistem, pogonski mehanizem, zaščitni rele, krmilna napetost, okolje namestitve, mehanska vzdržljivost in veljavne zahteve za testiranje prispevajo h končnemu sistemu. Razumevanje teh odnosov je bistvenega pomena za inženirje, proizvajalce stikalnih naprav, javne službe, industrijske objekte, projekte obnovljivih virov energije in druge uporabnike srednje napetosti.
Kazalo
Kliknite katero koli temo, da skočite neposredno na razdelek.
- 1. Zakaj srednjenapetostno preklapljanje potrebuje posebno zaščito?
- 2. Kako deluje prekinitev vakuumskega obloka?
- 3. Katere so glavne komponente lomilke?
- 4. Kako nazivna napetost in tok vplivata na izbiro?
- 5. Zakaj sta zmožnost kratkega stika in hitrost prekinitve pomembni?
- 6. Kako delovni mehanizem vpliva na delovanje?
- 7. Kakšna je razlika med notranjo in zunanjo zasnovo?
- 8. Kakšni so vakuumski odklopniki v primerjavi z drugimi prekinitvenimi tehnologijami?
- 9. Kako odklopnik deluje z zaščitnimi releji in senzorji?
- 10. Katere aplikacije uporabljajo to preklopno tehnologijo?
- 11. Katerim pogostim napakam pri izbiri in namestitvi se je treba izogniti?
- 12. Kako je treba ovrednotiti testiranje in standarde?
- 13. Kaj mora vsebovati profesionalna tehnična specifikacija?
- 14. Pogosto zastavljena vprašanja
Zakaj srednjenapetostno preklapljanje potrebuje posebno zaščito?
Srednjenapetostni električni sistemi delujejo na napetostnih nivojih, ki zahtevajo skrbno usklajeno stikalno in zaščitno opremo. Stikalna naprava ne sme prenašati le običajnega bremenskega toka, temveč se mora tudi pravilno odzvati, ko pride do napake v omrežju.
Električna distribucijska omrežja redno povezujejo transformatorje, motorje, generatorje, industrijske napajalnike, komunalne vode, obnovljive vire energije in druge obremenitve. V normalnih pogojih tok neprekinjeno teče skozi prevodnike in stikalno opremo. Med kratkim stikom pa se lahko tok dramatično poveča in povzroči znatno toplotno in elektrodinamično obremenitev.
Odklopnik zagotavlja nadzorovano metodo prekinitve tega toka. Njegovo delovanje mora biti usklajeno z zaščitnimi releji, tokovnimi transformatorji, napetostnimi transformatorji, krmilnimi vezji in celotno zaščitno filozofijo električnega omrežja.
Posebej pomemben je prekinitveni medij. V preteklosti so odklopniki uporabljali več metod za nadzor obloka, ki nastane, ko se kontakti ločijo. Zrak, olje in različni plini so bili uporabljeni v različnih generacijah opreme. Vakuumska tehnologija ponuja še en pristop, pri katerem primarni proces prekinitve obloka poteka znotraj zaprtega vakuumskega prekinjevalnika.
Odklopnik lahko poveže ali odklopi določeno električno vezje pod nazivnimi pogoji delovanja.
Ko zaščitni sistem zazna napako, lahko odklopnik odpre in prekine tok v okviru svoje določene prekinitvene zmogljivosti.
Ko je integriran v ustrezno arhitekturo stikalne naprave, lahko odklopnik sodeluje pri definiranih postopkih izolacije in vzdrževanja.
Delovanje odklopnika deluje z zaznavalnimi in zaščitnimi napravami za izolacijo napak, hkrati pa ohranja predvideno distribucijsko strukturo.
Funkcijo odklopnika je zato treba upoštevati na ravni sistema. Visoka prekinitvena stopnja ne more nadomestiti nepravilne nastavitve zaščite. Dobro zasnovan odklopnik ne more nadomestiti neustreznega zaključka kabla. Sofisticiran krmilnik ne more popraviti mehanskega mehanizma, ki ni bil pravilno vzdrževan.
Dobra izdelava stikalnih naprav povezuje te elemente. Odklopnik, zbiralka, podajalnik, zaščitni rele, merilni transformatorji, krmilna moč, zapore in ohišje morajo biti vsi določeni okoli istega električnega sistema.
Zakaj se prekinitev zaradi napake razlikuje od navadnega preklopa
Odpiranje tokokroga pri normalnih pogojih obremenitve in odpravljanje kratkega stika nista enakovredni operaciji. Med napako je lahko tok veliko večji, električna energija, povezana z napako, pa je znatna.
Odklopnik mora biti torej sposoben prekiniti tok pri napetosti in sistemskih pogojih, za katere je bil zasnovan. Postopek prekinitve se mora zgoditi tudi dovolj hitro, da zaščiti povezano opremo in ohrani predvideno koordinacijo zaščite.
Zaradi tega je tehnologija prekinitve temeljna inženirska odločitev in ne funkcija kozmetičnega izdelka.
Kako deluje prekinitev vakuumskega obloka?
Značilna značilnost vakuumske prekinitve je uporaba zaprtega vakuumskega prekinjevalnika kot komore za gašenje obloka. Prekinjevalec vsebuje fiksne in gibljive električne kontakte, zaprte v kontroliranem vakuumskem okolju.
Ko so kontakti zaprti, tok teče skozi kontaktne površine. Ko pogonski mehanizem ukaže odklopniku, da se odpre, se gibljivi kontakt loči od fiksnega kontakta. Ko se kontaktni površini ločita, lahko med njima nastane električni oblok.
Za razliko od obloka v zraku, vakuumski prekinjevalec ne zagotavlja precejšnjega plinastega medija za vzdrževanje običajne ionizirane poti. Prekinitveni proces torej v veliki meri urejajo kovinske pare, ki nastanejo iz kontaktnega materiala med dogodkom ločevanja.
Ločitev stikov
Gibanje odpiranja mora biti natančno nadzorovano. Kontaktna hitrost, kontaktni hod, kontaktni tlak in mehansko razmerje med gibljivim kontaktom in delovnim mehanizmom vplivajo na delovanje.
Kontakti potrebujejo dovolj premikanja, da vzpostavijo zahtevano dielektrično razdaljo po prekinitvi toka. Mehanski mehanizem mora zato zagotoviti dosledno potovanje med ponavljajočimi se operacijami.
Obnašanje kovinskih hlapov
Med oblokom lahko material iz kontaktov tvori kovinsko paro. Ta para zagotavlja začasni prevodni medij, ki podpira oblok. Ko se tok približa svoji naravni tokovni ničli v tokokrogu izmeničnega toka, lahko oblok ugasne in kovinske pare hitro kondenzirajo.
Prekinjevalec mora nato obnoviti zadostno dielektrično trdnost med ločenima kontaktoma, da zdrži obnovitveno električno napetost.
Kontaktni material
Kontaktni material je pomemben del zasnove vakuumskih prekinjevalcev. Podpirati mora prenos toka, prekinitev obloka, odpornost proti eroziji in obnovitev dielektrika.
Različne konstrukcije prekinjevalcev uporabljajo posebne kontaktne zlitine in geometrije za nadzor porazdelitve toka in magnetnih učinkov med prekinitvijo.
Zaščita
Kovinska para, ki nastane med prekinitvijo, se lahko odloži na okoliške površine. Zaščitne strukture znotraj prekinjevalnika pomagajo nadzorovati, kam ta material potuje, in pomagajo ohranjati zahtevano porazdelitev električnega polja.
| Stopnja prekinitve | Kaj se zgodi | Zahteva za oblikovanje |
|---|---|---|
| Zaprti stiki | Skozi kontaktni sistem teče tok | Nizka kontaktna odpornost in zanesljiv kontaktni tlak |
| Odpiranje kontakta | Stiki se začnejo ločevati in lahko nastane lok | Nadzorovana hitrost odpiranja in geometrija kontakta |
| Obdobje obloka | Kovinska para podpira električno prevodnost | Nadzorovano obnašanje obloka in kontaktna erozija |
| Trenutna ničla | Izmenični tok doseže naravno ničelno točko | Hitro obnavljanje dielektrika |
| Po prekinitvi | Ločeni kontakti vzdržijo obnovitveno napetost | Stabilna izolacija med kontakti |
Zakaj je zaprti prekinjevalnik pomemben
Vakuumski prekinjevalec je zaprta komponenta. Njegovo notranje okolje je vzpostavljeno med proizvodnjo in vzdrževano v celotni predvideni življenjski dobi.
To se razlikuje od sistemov, ki so odvisni od velike količine tekočine ali plina kot primarnega prekinitvenega medija. Vakuumski odklopnik je mogoče zapakirati v razmeroma kompakten sklop in integrirati v stikalno napravo na več načinov.
Vendar zaprti prekinjevalec ne pomeni, da celoten odklopnik ne potrebuje vzdrževanja. Delovni mehanizem, zunanja izolacija, sponke, krmilna vezja, ležaji, povezave in vmesniki stikalnih naprav še vedno zahtevajo ustrezen pregled in vzdrževanje.
Vakuumsko prekinitev je zato treba razumeti kot del arhitekture odklopnika. Njegova učinkovitost je odvisna od zasnove kontakta, konstrukcije prekinitve, mehanskega gibanja, obnovitve izolacije in koordinacije z zaščitnim sistemom.
Katere so glavne komponente lomilke?
Sodoben srednjenapetostni odklopnik vsebuje več funkcionalnih sklopov. Vsak prispeva bodisi k tokovni poti, procesu prekinitve, mehanskemu delovanju, izolacijskemu sistemu, krmilnemu vmesniku ali strukturi namestitve.
Vakuumski prekinjevalec
Vakuumski prekinjevalec vsebuje fiksni kontakt, gibljivi kontakt, kontaktno palico, notranje zaščitne elemente in zaprto ohišje. Je del, ki je odgovoren za prekinitev toka v vakuumskem okolju.
Njegova dimenzijska natančnost in notranja konstrukcija sta kritični, ker morajo kontaktna reža, poravnava, kontaktni tlak in dielektrična geometrija ostati znotraj načrtovanih meja.
Mehanizem delovanja
Delovni mehanizem pretvori shranjeno ali dobavljeno mehansko energijo v kontaktno gibanje. Vzmetni mehanizmi se pogosto uporabljajo v srednjenapetostnih aplikacijah, medtem ko so elektromagnetni operacijski sistemi na voljo v določenih izvedbah.
Mehanizem mora odpirati in zapirati prekinjevalnik z doslednim časom in vožnjo. Prav tako mora vzdrževati potrebno kontaktno silo v zaprtem položaju.
Izolacijski nosilci
Izolacija podpira fizično ločene komponente pod napetostjo od ozemljenega ohišja in okoliških struktur. Prav tako pomagajo ohranjati zahtevane razdalje in mehansko stabilnost.
Terminali in tokovna pot
Primarni priključki povezujejo odklopnik z zgornjim in spodnjim električnim omrežjem. Njihova zasnova določa, kako se odklopnik poveže z zbiralkami, kabelskimi povezavami ali drugimi komponentami stikalne naprave.
Sistem za določanje položaja in indikacije
V mnogih inštalacijah stikalnih naprav mehanski indikatorji kažejo, ali je odklopnik odprt, zaprt ali v drugem določenem položaju. To je lahko še posebej pomembno za izvlečno opremo.
Krmilna in pomožna vezja
Pomožni kontakti, sprožilne tuljave, zapiralne tuljave, motorni pogoni, pozicijska stikala in druga vezja omogočajo komunikacijo odklopnika z zaščitno in krmilno opremo.
| Komponenta | Glavna funkcija | Ključni inženirski premislek |
|---|---|---|
| Vakuumski prekinjevalec | Prekinitev loka | Zasnova kontakta, vakuumska celovitost, obnovitev dielektrika |
| Mehanizem delovanja | Odpiranje in zapiranje kontaktov | Hitrost, potovanje, sila, doslednost, vzdržljivost |
| Izolacijski nosilci | Električna ločitev in strukturna podpora | Dielektrična zmogljivost in mehanska trdnost |
| Primarni terminali | Priključite odklopnik na napajalni tokokrog | Tokovna zmogljivost, geometrija povezave, dvig temperature |
| Pomožni kontakti | Povratne informacije o stanju in nadzoru | Zanesljivost kontaktov in združljivost vezja |
| Izklop in zapiranje tokokrogov | Električno aktiviranje | Nadzorna napetost, čas, koordinacija zaščite |
Mehanska sinhronizacija
Trifazni odklopniki potrebujejo kontakte za usklajeno delovanje. Mehanizem prenaša gibanje na posamezne pole, tako da se faze odpirajo in zapirajo v zahtevanem časovnem razmerju.
Prekomerna časovna variacija lahko vpliva na zmogljivost preklapljanja, zato sta prilagoditev mehanizma in pregled pomembna dela nadzora kakovosti in vzdrževanja.
Zakaj je integracija komponent pomembna
Kakovosten prekinjevalnik ne more nadomestiti slabe naravnanosti mehanizma. Močna izolacija ne more nadomestiti nepravilno oblikovane priključne sponke. Natančen rele ne more nadomestiti neustreznega krmilnega ožičenja.
Zanesljivo delovanje odklopnika je torej odvisno od medsebojnega delovanja vseh teh komponent.
Kako nazivna napetost in tok vplivata na izbiro?
Nazivna napetost in tok določata osnovno električno delovno ovojnico odklopnika. So med prvimi specifikacijami, ki jih pregledajo inženirji, vendar so le del popolne tehnične ocene.
Nazivna napetost
Nazivna napetost mora ustrezati električnemu sistemu, v katerem bo odklopnik deloval. Izolacijski sistem mora biti zasnovan tudi za ustrezne obremenitve električne frekvence in prehodne napetosti.
Srednjenapetostne odklopnike lahko izdelamo za različne napetostne razrede. Družine izdelkov lahko vključujejo opremo okoli 10 kV, 12 kV, 24 kV, 36 kV ali druge opredeljene nazivne vrednosti, odvisno od zasnove in trga.
Dejanska izbira mora slediti nazivni napetosti sistema in veljavnemu standardu, namesto da preprosto izberete naslednjo razpoložljivo oceno.
Nazivni tok
Nazivni tok predstavlja trajni tok, ki ga odklopnik lahko prenaša pod določenimi pogoji. Toplotna zmogljivost je zato osrednjega pomena pri specifikaciji.
Kontakti, sponke, prevodniki, gibljive povezave, vmesniki zbiralk in prezračevanje ohišja prispevajo k ustvarjanju in odvajanju toplote.
Pogostost
Napajalna frekvenca vpliva na električno obnašanje prekinitvenega sistema in pripadajoče zaščitne in merilne opreme. Izdelki so lahko določeni za 50 Hz, 60 Hz ali drugo določeno delovno frekvenco.
Raven izolacije
Koordinacija izolacije vključuje več kot nazivno delovno napetost. Oprema bo morda morala prenesti pogoje vzdržljive napetosti in impulzov močne frekvence, ki jih določajo veljavne konstrukcijske zahteve.
| Parameter | Kaj definira | Zakaj je pomembno |
|---|---|---|
| Nazivna napetost | Napetostni razred električnega sistema | Določa izolacijske in preklopne zahteve |
| Nazivni tok | Zmogljivost neprekinjenega toka | Določa zahteve glede toplote in prevodnosti |
| Nazivna frekvenca | Delovna frekvenca elektroenergetskega sistema | Zagotavlja združljivost z električnim omrežjem |
| Raven izolacije | Zahteve glede dielektrične odpornosti | Podpira koordinacijo izolacije |
| Ocena kratkega stika | Prekinitveni tok napake in vzdržljivost | Ščiti opremo med napakami v omrežju |
Upoštevanje dviga temperature
Neprekinjen tok proizvaja toploto na električnih kontaktih in vodnikih. Zmožnost dviga temperature je zato treba ovrednotiti skupaj z razporeditvijo ohišja.
Odklopnik, nameščen znotraj kompaktnega kovinskega ohišja, lahko doživi drugačne toplotne pogoje kot isti odklopnik, nameščen v večji ventilirani postavitvi. Temperatura okolja in nadmorska višina namestitve lahko prav tako vplivata na toplotno učinkovitost.
Sistemska napetost je le izhodišče
Dva odklopnika imata lahko podobno nazivno napetost, vendar se razlikujeta po nazivnem toku, zmožnosti kratkega stika, delovnem mehanizmu, konfiguraciji izolacije, razporeditvi sponk in mehanski vzdržljivosti.
Strokovna specifikacija naj se torej izogiba zmanjševanju izbora na eno samo številko.
Zakaj sta zmožnost kratkega stika in hitrost prekinitve pomembni?
Učinkovitost kratkega stika je ena najpomembnejših specifikacij pri izbiri srednjenapetostnega odklopnika. Napaka lahko povzroči zelo velike tokove in visoke elektromehanske sile v kratkem času.
Tok kratkega stika
Razpoložljivi tok napake je določen z električnim omrežjem, vključno z generatorji, transformatorji, vodniki in impedanco sistema. Inženir stikalnih naprav to običajno ugotovi s študijo kratkega stika.
Odklopnik mora imeti prekinitveno sposobnost, ki ustreza izračunanim pogojem napake.
Prekinitveni tok
Odklopnik mora biti sposoben prekiniti določen tok kratkega stika pri nazivni sistemski napetosti. Postopek prekinitve mora vzdrževati obnovitev dielektrika, potem ko je bil tok ugasnjen.
Kratkotrajna vzdržljivost
Sklopi stikalnih naprav so lahko tudi izpostavljeni okvarnim tokovom, medtem ko zaščitni sistem odpravlja dogodek. Mehanska in toplotna struktura mora vzdržati določen tok za veljavno trajanje.
Vrhunska vzdržljivost
Najvišja vrednost okvarjenega toka povzroči elektrodinamične sile na prevodnike in strukturne komponente. Mehanska zasnova mora upoštevati te napetosti.
Čas prekinitve
Celotno zaporedje odpravljanja napak vključuje več stopenj: odkrivanje napak, odločitev o releju, prenos signala izklopa, premikanje delovnega mehanizma, ločitev kontaktov, prekinitev obloka in obnovitev omrežja.
Odklopnik ne deluje samostojno. Celoten čas čiščenja je odvisen od releja, krmilnega vezja, sprožilne tuljave, mehanskega mehanizma, gibanja kontakta in električnega sistema.
Zaščitni rele mora prepoznati napako in izdati ukaz za izklop v predvidenem času delovanja.
Električna pot med relejem in odklopnikom mora pravilno prenesti ukaz za izklop.
Mehanski sistem mora električni ukaz prevesti v ponovljivo kontaktno gibanje.
Prekinjevalec mora sprostiti tok in obnoviti zahtevano dielektrično trdnost.
Zakaj je prekinitev medija pomembna
Prekinitveni medij določa, kako se oblok obnaša med ločitvijo kontakta. Vakuumska tehnologija zagotavlja nadzorovano zaprto okolje in uporablja kontaktno geometrijo in obnašanje materiala za doseganje prekinitev.
To lahko omogoči kompaktne dimenzije prekinjevalnika in razmeroma preprosto prekinitveno komoro v primerjavi z nekaterimi starejšimi prekinitvenimi tehnologijami.
Vendar je končna ocena odklopnika še vedno odvisna od celotne zasnove. Vakuumska tehnologija ne pomeni, da lahko vsak vakuumski odklopnik prekine poljuben napakni tok.
Pravilen tehnični pristop je torej začeti z izračunano stopnjo sistemske napake in nato preveriti ocenjeno prekinitveno in vzdržljivo zmogljivost odklopnika v skladu z veljavnim standardom.
Kako delovni mehanizem vpliva na delovanje?
Delovni mehanizem določa, kako hitro in dosledno se premikajo kontakti odklopnika. Ker do prekinitve pride med natančnim zaporedjem mehanskih dogodkov, je zasnova mehanizma osrednjega pomena za delovanje.
Vzmetni pogonski mehanizmi
Vzmetni mehanizmi shranijo mehansko energijo pred operacijo zapiranja ali odpiranja. Električni krmilni ukazi sprostijo shranjeno energijo, da premaknejo kontakte odklopnika.
Ta arhitektura se pogosto uporablja v srednjenapetostnih stikalnih napravah, ker lahko mehanizem zagotovi nadzorovano gibanje kontaktov, ne da bi zahteval neprekinjeno električno napajanje med celotnim mehanskim gibom.
Elektromagnetni mehanizmi
Nekateri modeli odklopnikov uporabljajo elektromagnetne operacijske sisteme za ustvarjanje gibanja kontaktov. Ti mehanizmi lahko zagotovijo različne operativne značilnosti in se lahko izberejo glede na specifično arhitekturo odklopnika in zahteve glede nadzora.
Operacija zapiranja
Med zapiranjem mora mehanizem spojiti kontakte z ustrezno hitrostjo in končno kontaktno silo. Stabilno zapiranje pomaga zmanjšati mehanske udarce in zagotavlja pravilno prevajanje toka.
Operacija odpiranja
Odpiralni hod mora biti dovolj hiter in dovolj dosleden, da podpira predvideni proces prekinitve. Razdalja in hitrost ločevanja kontaktov sta pomembni, ker mora prekinjevalec vzpostaviti pravilno dielektrično stanje po prekinitvi toka.
Shranjevanje energije
Mehanizmi običajno vključujejo indikator shranjevanja energije ali motorno voden polnilni sistem. Nadzorni sistem lahko ugotovi, ali ima mehanizem dovolj energije za naslednjo operacijo.
Mehanska vzdržljivost
Ponavljajoče se operacije povzročajo obrabo vzmeti, gredi, ležajev, povezav, zapahov in pomožnih stikal. Preizkušanje mehanske vzdržljivosti pomaga ugotoviti, ali lahko mehanizem opravi določeno število operacij brez nesprejemljivega poslabšanja.
| Območje mehanizma | Zahtevano vedenje | Zaskrbljenost zaradi morebitne okvare |
|---|---|---|
| Shranjevanje energije | Zanesljiva priprava na delovanje | Nepopolno polnjenje ali težave z motorjem |
| Odpiralni pogon | Dosledno hitro ločevanje kontaktov | Počasno gibanje, obraba, mehanske ovire |
| Zapiranje pogona | Nadzorovano vključevanje stikov | Premočan vpliv ali nepopolno zapiranje |
| Zapah | Varen kontaktni položaj | Nepravilna nastavitev zapaha ali obraba |
| Pomožna stikala | Natančna povratna informacija o položaju | Napačna indikacija ali poslabšanje kontakta |
Mehanski čas je pomemben
Pri trifaznem odklopniku mora delovanje treh polov ostati znotraj določenega časovnega razmerja. Prekomerna variacija od pola do pola lahko vpliva na preklopno obnašanje in jo je treba nadzorovati med proizvodnjo in vzdrževanjem.
Vzdrževanje mehanizma
Zatesnjeni prekinjevalnik lahko zahteva omejeno servisiranje med predvideno življenjsko dobo, vendar je mehanizem zunanji in mehanski. Pregled povezav, mazanja, kjer je določeno, pritrdilnih elementov, vzmeti, ležajev in pomožnih kontaktov ostaja pomemben.
Načrt vzdrževanja mora upoštevati tehnična navodila proizvajalca in dejansko preklopno dolžnost napeljave.
Kakšna je razlika med notranjo in zunanjo zasnovo?
Notranji in zunanji odklopniki lahko uporabljajo isto osnovno načelo prekinitve, medtem ko imajo zelo različne mehanske in okoljske zahteve.
Notranji odklopniki
Notranji odklopniki so običajno nameščeni v stikalnih omarah ali električnih prostorih. Njihovo okolico je lahko bolj nadzorovano, kar omogoča kompaktno izolacijo in ureditev ograjenih prostorov.
Notranji dizajni se pogosto pojavljajo kot izvlečne enote ali fiksne instalacije znotraj kovinsko prevlečenih stikalnih naprav. Natančna razporeditev je odvisna od arhitekture panela.
Lomilci na prostem
Zunanja oprema mora prenašati dež, vlago, temperaturne spremembe, sončno svetlobo, onesnaženje, prah, veter in druge okoljske obremenitve.
Izdelki za uporabo na prostem zato zahtevajo ustrezno tesnjenje ohišja, zunanjo izolacijo, izbiro materiala, površinsko zaščito in mehanizme, odporne na vremenske vplive.
Kompozitna izolacija
Odklopniki na prostem lahko uporabljajo kompozitne izolacijske materiale, kot je silikonska guma ali komponente na osnovi epoksida, odvisno od arhitekture izdelka. Ti materiali lahko podpirajo izolacijo v spreminjajočih se okoljskih pogojih, če so pravilno zasnovani.
Instalacije na stebrih
Nekateri zunanji razdelilni odklopniki so zasnovani za montažo na drog. Ta konfiguracija lahko poenostavi integracijo v nadzemna distribucijska omrežja in omogoči, da stikalna naprava zavzame relativno majhen odtis.
Instalacije transformatorskih postaj
Odklopniki transformatorskih postaj se lahko namestijo na konstrukcije ali znotraj sklopov zunanjih stikalnih naprav. Njihovo povezavo z zbiralkami, tokovnimi transformatorji, napetostnimi transformatorji, prenapetostnimi odvodniki in ozemljitvenimi sistemi je treba uskladiti.
| Vrsta namestitve | Tipično okolje | Glavni poudarek oblikovanja |
|---|---|---|
| Notranja stikalna naprava | Elektro sobe in zaprte omare | Kompaktnost, integracija predelkov, servisni dostop |
| Distribucija na prostem | Mreže na prostem | Odpornost na vremenske vplive in izolacijska zmogljivost |
| Montaža na steber | Nadzemni distribucijski sistemi | Teža, montažna struktura, daljinsko upravljanje |
| Zunanja podpostaja | Komunalne in industrijske razdelilne postaje | Okoljska vzdržljivost, integracija zbiralk, koordinacija izolacije |
Okoljski dejavniki
Temperatura, nadmorska višina, onesnaženost, vlaga, izpostavljenost soli in ultravijolično sevanje lahko vplivajo na izbiro opreme.
Na primer, visoka nadmorska višina lahko vpliva na dielektrično zmogljivost zračne izolacije, medtem ko lahko močno onesnaženje vpliva na zunanje izolacijske površine. Obalna okolja lahko povečajo izpostavljenost koroziji, zlasti okoli kovinskih struktur in povezav.
Notranji ne pomeni brez vzdrževanja
Notranja oprema je zaščitena pred neposrednimi vremenskimi vplivi, vendar lahko prah, kondenzacija, nihanje temperature in mehanska obraba še vedno vplivajo na mehanizem in električne povezave.
Varstvo okolja je zato treba oceniti realistično, namesto da domnevamo, da notranja oprema deluje v idealnih pogojih.
Kakšni so vakuumski odklopniki v primerjavi z drugimi prekinitvenimi tehnologijami?
Razumevanje razlik med tehnologijami prekinitev pomaga inženirjem pri sprejemanju informirane tehnične odločitve. Vsaka tehnologija ima svoje električne, mehanske, okoljske in vzdrževalne značilnosti.
Prekinitev zraka
Prekinitev zračnega tokokroga uporablja zrak kot medij obloka. V preteklosti so se zračni sistemi uporabljali v številnih napetostnih razredih. Njihova zasnova lahko vključuje žlebove za oblok, magnetno izpihovanje ali druge metode za nadzor obloka.
Pri srednji napetosti lahko kompaktna vakuumska prekinitev ponudi drugačno fizično arhitekturo z umestitvijo prekinitvenega procesa v zaprto komoro.
Prekinitev olja
Oljni odklopniki uporabljajo izolacijsko olje kot izolacijski medij in kot del postopka gašenja obloka. Starejše instalacije lahko še vedno vsebujejo takšno opremo, vendar sodobne srednjenapetostne instalacije pogosto uporabljajo alternativne tehnologije.
Oljni sistemi zahtevajo pozornost na stanje olja, zadrževanje, puščanje, kontaminacijo in s tem povezana vprašanja vzdrževanja.
SF6 prekinitev
Plin SF6 se je v preteklosti uporabljal v opremi s plinsko izolacijo in plinsko prekinitveno opremo zaradi svoje električne izolacije in lastnosti gašenja obloka. Vendar so okoljski vidiki spodbudili razvoj in sprejetje alternativnih tehnologij v ustreznih aplikacijah.
Vakuumska prekinitev
Vakuumska prekinitev uporablja zaprto vakuumsko komoro. Njegov kompakten prekinitveni element in pomanjkanje izolacijskega olja v prekinjevalniku sta pomembni značilnosti tehnologije.
| tehnologija | Arc Medium | Tipičen premislek |
|---|---|---|
| zrak | zrak | Struktura nadzora obloka in fizične izolacijske zahteve |
| Olje | Izolacijsko olje | Stanje olja, zadrževanje, vzdrževanje |
| plin SF6 | SF6 | Tesnjenje plina, rokovanje, okoljski vidiki |
| Vakuum | Vakuum z obnašanjem obloka kovinske pare | Zasnova prekinjevalca, kontaktni material, delovanje mehanizma |
Zakaj se vakuumska tehnologija pogosto uporablja v srednji napetosti
Vakuumska prekinitev lahko zagotovi kompakten prekinjevalec, hitro gašenje obloka in zaprto prekinitveno okolje. Te značilnosti se dobro ujemajo z notranjimi srednjenapetostnimi stikalnimi napravami in številnimi distribucijskimi aplikacijami na prostem.
Tehnologija je združljiva tudi s sodobnimi odklopnimi mehanizmi in digitalnimi zaščitnimi sistemi.
Izbira tehnologije mora ostati specifična za aplikacijo
Tehnično ni smiselno razglasiti en prekinitveni medij za univerzalno boljšega. Pravilen pristop je primerjava zahtev električnega omrežja, razpoložljivega prostora za namestitev, okoljskih pogojev, obratovalne dolžnosti, zaščitne arhitekture, veljavnih standardov in strategije vzdrževanja.
Ustrezna tehnologija je tista, ki izpolnjuje celoten sklop zahtev.
Kako odklopnik deluje z zaščitnimi releji in senzorji?
Odklopnik redko deluje sam. Njegova sprožilna in zapiralna dejanja so običajno usklajena z zaščitnim sistemom, ki meri električne pogoje in določa, kdaj je potrebno preklopno delovanje.
Tokovni transformatorji
Tokovni transformatorji zagotavljajo prilagojene tokovne informacije zaščitnim relejem in števcem. Njihova razmerja in značilnosti natančnosti se morajo ujemati z zaščitno shemo.
Tokovni transformator in odklopnik sta del iste verige za odpravljanje napak. Če konfiguracija CT ali ožičenje nista pravilna, rele morda ne bo prejel pričakovanega signala.
Napetostni transformatorji
Napetostni transformatorji lahko zagotovijo informacije o napetosti za zaščito, merjenje, sinhronizacijo in nadzor. Odvisno od zaščitne funkcije lahko rele uporablja napetost skupaj s tokom za določanje električnega stanja omrežja.
Zaščitni releji
Zaščitni releji nenehno ocenjujejo električne meritve. Odvisno od uporabe lahko funkcije vključujejo nadtok, ozemljitveno napako, prenizko napetost, prenapetost, usmerjeno zaščito, zaščito motorja, zaščito transformatorja ali druge specializirane funkcije.
Izklopni krog
Ko rele ugotovi, da se mora odklopnik odpreti, pošlje ukaz za izklop skozi krmilno vezje. Prožilna tuljava sproži mehanizem, ki nato loči kontakte.
Kontrola zapiranja
Tudi zapiranje je nadzorovano. Sistem lahko vključuje lokalne in daljinske kontrole zapiranja, električne zapore, sinhronizacijske funkcije in permisivne signale.
| Sistemski element | funkcija | Odnos do Razbijača |
|---|---|---|
| Tokovni transformator | Meri tok | Zagotavlja zaščito in vhod za merjenje |
| Napetostni transformator | Meri napetost | Zagotavlja informacije o napetosti za zaščito in nadzor |
| Zaščitni rele | Ocenjuje električne pogoje | Izdaja izklopne ali permisivne ukaze |
| Izklopna tuljava | Pretvori električni ukaz v mehansko delovanje | Sproži odpiranje odklopnika |
| Nadzorni sistem | Nadzoruje preklapljanje in stanje | Upravlja lokalno, oddaljeno in zaklenjeno delovanje |
Prepletanje
Zaklepanje je pomembna varnostna funkcija. Mehanske ali električne zapore lahko preprečijo izbrana dejanja, ko je oprema v neprimernem stanju.
Na primer, izvlečnemu odklopniku morda ni dovoljeno premikati med položaji, ko je zaprt. Ozemljitveno stikalo lahko prepreči delovanje, medtem ko je primarno vezje pod napetostjo, odvisno od arhitekture sistema.
Oddaljeno spremljanje
Sodobne električne instalacije vse pogosteje uporabljajo digitalno komunikacijo za spremljanje položaja odklopnika, statusa izklopa, stanja mehanizma in drugih parametrov.
Informacije na daljavo lahko izboljšajo operativno ozaveščenost, vendar digitalni nadzor ne nadomesti pravilnih lokalnih varnostnih postopkov. Vzdrževalne ekipe še vedno potrebujejo definirano izolacijo, preverjanje, ozemljitev in delovne prakse.
Katere aplikacije uporabljajo to preklopno tehnologijo?
Tehnologija vakuumske prekinitve se uporablja v številnih srednjenapetostnih aplikacijah, ker njena kompaktna oblika in zaprti prekinjevalnik ustrezata širokemu naboru distribucijskih arhitektur.
Uporablja se za preklapljanje napajalnika, transformatorske povezave, odseke vodil in distribucijsko zaščito v komunalnih omrežjih.
Uporablja se za srednjenapetostne napajalnike, ki oskrbujejo motorje, transformatorje, procesno opremo in notranje distribucijske sisteme.
Podpira zbiralne sisteme, transformatorske povezave, zaščito napajalnika in nadzorovano preklapljanje v solarnih in vetrnih instalacijah.
Lahko se uporablja za srednjenapetostna distribucijska omrežja, kjer mora oprema delovati v zahtevnih industrijskih okoljih.
Uporablja se v velikih zgradbah in kampusih, ki prejemajo srednjenapetostno električno napajanje in distribuirajo moč prek transformatorjev in napajalnikov.
Lahko podpira električno distribucijo za železnico, tranzit, letališča in drugo infrastrukturo, ki zahteva nadzorovano srednjenapetostno preklapljanje.
Distribucija komunalnih storitev
Komunalna omrežja uporabljajo srednjenapetostne odklopnike za upravljanje napajalnikov in razdelitev distribucijskih tokokrogov. Odklopnik lahko izolira napajalnik z napako, hkrati pa omogoči drugim delom omrežja, da ostanejo pod napetostjo, ko topologija omrežja in koordinacija zaščite to dopuščata.
Konfiguracije za montažo na drogove na prostem so lahko uporabne v nadzemnih distribucijskih sistemih, medtem ko so notranji stikalni odklopniki pogosto integrirani v transformatorske postaje in kompaktne razdelilne sklope.
Industrijska distribucija
Industrijski obrati imajo lahko več srednjenapetostnih motorjev, transformatorjev, procesnih linij in velikih električnih bremen. Selektivna zaščita je še posebej pomembna, ker lahko nepotrebno izklop večjega distribucijskega odseka vpliva na več spodnjih tokokrogov.
Odklopnik mora zato delovati z zaščitno shemo, ki odraža električno arhitekturo elektrarne.
Zaščita transformatorja
Srednjenapetostni odklopniki se lahko uporabljajo na primarni ali sekundarni strani transformatorjev, odvisno od zasnove omrežja. Zaščitni sistem lahko vključuje funkcije nadtoka, zemeljske napake, temperature in druge funkcije, specifične za transformator.
Preklop motorja
Veliki motorji lahko zahtevajo srednjenapetostno preklapljanje in zaščito. Motorne aplikacije predstavljajo svoje izzive, saj so lahko zagonski tokovi bistveno višji od običajnega delovnega toka.
Odklopnik in zaščitni rele je zato treba izbrati glede na zagonske značilnosti motorja in zahteve glede zaščite.
Sistemi obnovljivih virov energije
Sončni in vetrni projekti pogosto vsebujejo več zbiralnikov in transformatorskih vmesnikov. Srednjenapetostne odklopnike je mogoče uporabiti za povezovanje in izolacijo delov zbirnega omrežja ter usklajevanje zaščite z opremo za proizvodnjo.
Kritična infrastruktura
Bolnišnice, podatkovni centri, letališča, čistilne naprave in komunikacijska infrastruktura lahko zahtevajo zelo usklajene srednjenapetostne distribucijske sisteme. Izbira odklopnika v teh okoljih je tesno povezana z redundanco, selektivnostjo zaščite, postopki vzdrževanja in kontinuiteto delovanja.
V vseh teh aplikacijah je odklopnik del večje električne arhitekture. Aplikacija določa pravilno napetost, tok, stopnjo napake, zaščitno shemo, nadzorno ureditev, okoljsko zasnovo in strategijo vzdrževanja.
Katerim pogostim napakam pri izbiri in namestitvi se je treba izogniti?
Številne težave z odklopnikom lahko izvirajo iz nepopolnih specifikacij ali predpostavk o namestitvi. Najpomembnejše napake se pojavijo, ko inženirji odklopnik obravnavajo kot izolirano komponento namesto kot del celotnega zaščitnega in distribucijskega sistema.
- Izbira samo po napetosti:Ujemati se morajo tudi nazivni tok, sposobnost napake, izolacija, mehanizem delovanja in okolje.
- Neupoštevanje izračunov kratkega stika:Razpoložljivi tok napake je treba določiti, preden je ocena odklopnika dokončna.
- Ignoriranje usklajevanja zaščite:Nastavitve releja in zmogljivost odklopnika morajo podpirati želeno selektivnost.
- Podcenjevanje prostora za kabel:Zaključki kablov in upogibni radiji lahko vplivajo na praktično razporeditev stikalnih naprav.
- Spremljanje krmilne napetosti:Izklop in zaprtje tokokrogov zahteva ustrezno pomožno napajanje.
- Ignoriranje zaklepanja:Zaporedje delovanja je treba preveriti glede na celotno arhitekturo stikalne naprave.
- Preskok načrtovanja vzdrževanja:Še vedno je treba pregledati mehanizem, sponke, krmilna vezja in okoliško stikalno opremo.
- Uporaba nepopolne dokumentacije:Risbe, diagrami ožičenja, podatki na imenski tablici in zapisi o preskusih morajo opisovati isto konfiguracijo.
Problem »najvišja ocena je vedno boljša«.
Višja ocena ni samodejno pravilna inženirska izbira. Odklopnik mora še vedno ustrezati fizični stikalni napravi, razporeditvi kablov, zaščitnemu sistemu, krmilni napetosti in okolju namestitve.
Izbira mora temeljiti na izračunanih zahtevah in veljavnih konstrukcijskih rezervah.
Problem "vakuum pomeni brez vzdrževanja".
Vakuumski prekinjevalec je zatesnjen, vendar odklopnik vsebuje mehanske in električne komponente, ki se lahko obrabijo. Vzmeti, ležaji, povezave, pomožna stikala, sprožilni tokokrogi, sponke in krmilni konektorji ostajajo pomembne točke vzdrževanja.
Problem "povsod isti razbijač".
Čista notranja industrijska soba in obalna zunanja postaja predstavljata zelo različni okolji. Za isto fizično konstrukcijo ne bi smeli avtomatično domnevati, da ustreza obema.
Težava »poznejša namestitev«.
Med načrtovanjem stikalne naprave je treba upoštevati montažo odklopnika, zaključek kabla, krmilno napeljavo, zapore in dimenzije ohišja. Naknadno opremljanje teh podrobnosti po izdelavi je lahko težavno.
Problem »dokumentiraj enkrat«.
Spremembe, narejene med projektom, se morajo dosledno odražati v enočrtnem diagramu, risbah plošč, shemah ožičenja, nastavitvah zaščite, seznamu materialov in dokumentih o zagonu.
Kako je treba ovrednotiti testiranje in standarde?
Srednjenapetostni odklopniki so varnostno kritične električne naprave, zato ima testiranje osrednjo vlogo pri potrditvi njihove učinkovitosti.
IEC 62271 je pomembna družina standardov, ki zajema visokonapetostne stikalne in krmilne naprave. Različni deli obravnavajo različne tipe opreme in zahteve glede testiranja.
Rutinsko testiranje
Rutinsko testiranje se izvaja na proizvedeni opremi, da se potrdi, da je vsaka proizvodna enota skladna z veljavnimi zahtevami zasnove.
Natančen preskusni program je odvisen od zasnove odklopnika, vendar lahko vključuje električne, mehanske, krmilne in izolacijske preglede.
Tipsko testiranje
Tipski preskusi potrdijo delovanje določene zasnove pod določenimi preskusnimi pogoji. Obravnavajo lahko dvig temperature, dielektrično zmogljivost, prekinitev kratkega stika, mehansko vzdržljivost, obnašanje notranjega obloka in druge značilnosti, kjer je primerno.
Dielektrično testiranje
Dielektrični preskusi ocenijo, ali lahko izolacijski sistem prenese določeno napetostno obremenitev. To lahko vključuje preskuse vzdržljivosti moči in impulzov, odvisno od veljavnih zahtev.
Preizkušanje mehanske vzdržljivosti
Preizkusi mehanske vzdržljivosti ocenijo, ali lahko pogonski mehanizem opravi zahtevano število preklopov brez nesprejemljivega poslabšanja.
Testiranje kratkega stika
Preskusi tipa kratkega stika lahko ocenijo sposobnost odklopnika, da prekine definirane pogoje okvarnega toka. To je eden najpomembnejših prikazov celotnega prekinitvenega sistema.
Preskušanje dviga temperature
Preizkušanje dviga temperature preveri toplotno obnašanje komponent pod določenimi tokovnimi pogoji. K rezultatu prispevajo kontaktni upor, geometrija prevodnika, sponke in zasnova ohišja.
| Testna kategorija | Glavni namen | Tipični dokazi |
|---|---|---|
| Rutinski test | Preverite vsako izdelano enoto | Zapisi o rutinskih pregledih in preskusih |
| Tipski preskus | Potrdite načrt pod določenimi pogoji | Poročilo o tipskem preskusu ali potrdilo |
| Dielektrični preizkus | Preverite odpornost izolacije | Zapis o električnem preskusu |
| Mehanska vzdržljivost | Preverite vzdržljivost stikalnega mehanizma | Dokumentacija o preskusu vzdržljivosti |
| Preskus kratkega stika | Preverite zmožnost prekinitve napake | Veljavna dokumentacija tipskega preskusa |
| Dvig temperature | Ocenite toplotno obnašanje neprekinjenega toka | Zapis o preskusu toplotne učinkovitosti |
Obseg testa je pomemben
Potrdilo o preizkusu je treba pregledati v kontekstu. Preizkušena napetost, tok, konstrukcija odklopnika, mehanizem, izolacijski sistem in dodatki morajo ustrezati dobavljeni konfiguraciji.
Za potrdilo, povezano z eno konfiguracijo izdelka, se ne sme samodejno domnevati, da pokriva vse različice družine izdelkov.
Tovarniški pregled
Programi kakovosti lahko vključujejo tudi preverjanje dimenzij, preverjanje celovitosti vakuuma, merjenje kontaktnega upora, mehanske časovne preglede, preverjanje krmilnega tokokroga in vizualni pregled.
Zagon spletnega mesta
Po namestitvi je treba sklop odklopnika in stikalne naprave zagnati v skladu s projektnimi postopki. To lahko vključuje testiranje izolacije, merjenje kontaktnega upora, preverjanje mehanskega delovanja, testiranje zaščitnega releja, preverjanje krmilnega tokokroga, preverjanje zapore in funkcionalno testiranje.
Kaj mora vsebovati profesionalna tehnična specifikacija?
Strokovna specifikacija bi morala dati inženirjem in nabavnim skupinam dovolj informacij za izbiro pravega odklopnika, preden oprema pride v proizvodnjo ali namestitev.
| Območje specifikacije | Informacije za opredelitev | Zakaj je pomembno |
|---|---|---|
| Nazivna napetost | Sistemska napetost in nazivna vrednost opreme | Določa električne in izolacijske zahteve |
| Nazivni tok | Zmogljivost neprekinjenega toka | Določa zahteve glede toplote in prevodnosti |
| Pogostost | 50 Hz, 60 Hz ali določena sistemska frekvenca | Zagotavlja združljivost z električnim omrežjem |
| Prelomna zmogljivost | Zahtevana stopnja prekinitve kratkega stika | Ugotavlja primernost za stopnjo napake |
| Zmogljivost vzdržljivosti | Zahteve za kratkotrajno in konično odpornost | Podpira strukturne in toplotne napake |
| Izolacija | Stopnja izolacije in konstrukcija | Zagotavlja dielektrično ustreznost |
| Mehanizem delovanja | Vzmetni, elektromagnetni ali definirana alternativa | Določa nadzor in mehansko obnašanje |
| Nadzorna napetost | Izklop, zapiranje, napetost motorja in pomožnega tokokroga | Zagotavlja združljivost z nadzornim sistemom |
| Ureditev montaže | Fiksna, izvlečna, na drogu nameščena ali drugačna ureditev | Zagotavlja fizično združljivost |
| okolje | Notranji, zunanji, temperatura, nadmorska višina, onesnaženost | Izdelek prilagodi pogojem na lokaciji |
Začnite z enočrtnim diagramom
Enočrtni diagram določa, kje v električnem omrežju sedi odklopnik. Prikazuje vhodne in odhodne napajalnike, transformatorje, motorje, generatorje, zbiralke, zaščitna območja in druge glavne elemente.
Specifikacija odklopnika je treba razviti iz tega električnega konteksta.
Določite položaj odklopnika
V specifikaciji je treba navesti, ali je odklopnik fiksen ali izvlečen, ter opisati ustrezen položaj in zahteve glede zaklepanja.
Določite primarne povezave
Geometrija povezave je še posebej pomembna za integracijo stikalnih naprav. Razmik zbiralk, zaključek kabla, orientacija sponk in razporeditev faz morajo ustrezati zasnovi plošče.
Določite pomožne funkcije
Pomožni kontakti, prožilne tuljave, zapiralne tuljave, podnapetostni sprožilci, motorni pogoni, mehanski indikatorji in vmesniki za daljinsko upravljanje morajo biti jasno navedeni, kjer je to primerno.
Določite zahteve za zaščito
Zaščitna specifikacija mora opredeliti zahtevane funkcije releja, razmerja CT, napetostne vhode, kjer je primerno, logiko sprožitve, zapore in komunikacijske vmesnike.
Določite okoljske zahteve
Projekt mora opredeliti, ali bo lomilo delovalo v zaprtih prostorih ali na prostem, in zagotoviti ustrezne informacije o temperaturi, nadmorski višini, vlažnosti, onesnaženosti, potresu in koroziji, kjer je to primerno.
Določite zahteve za testiranje
Tehnični dokument mora opredeliti veljavne standarde, rutinske preskuse, pričakovanja tipskega preskusa, zahteve za preglede in postopke zagona.
- Določite električni sistem:Določite napetost, frekvenco, konfiguracijo omrežja in ureditev ozemljitve.
- Izračunajte pogoje sistemske napake:Določite razpoložljivi tok kratkega stika na mestu odklopnika.
- Določite stalno obremenitev:Določite nazivne trenutne in pričakovane pogoje delovanja.
- Izberite arhitekturo prekinitev:Potrdite vakuumsko tehnologijo in ustrezno konfiguracijo odklopnika.
- Določite mehanizem delovanja:Določite zahtevano vzmetno ali elektromagnetno razporeditev in zaporedje delovanja.
- Določite zaščito:Koordinatni CT-ji, napetostni vhodi, releji, izklopna vezja in zapore.
- Določite fizično namestitev:Potrdite fiksno ali izvlečno konstrukcijo, priključke, dimenzije in kabelske vmesnike.
- Preglejte pogoje spletnega mesta:Potrdite temperaturo, vlažnost, nadmorsko višino, onesnaženost, korozijo in izpostavljenost okolja.
- Določite testiranje:Potrdite veljavne rutinske, tipske, tovarniške preskuse, preskuse na mestu in zagon.
- Kontrolna dokumentacija:Zagotovite, da vse risbe, nastavitve, specifikacije in certifikati opisujejo isto končno konfiguracijo.
Kaj morajo kupci zahtevati pred odobritvijo?
- Splošna ureditvena risba:Potrdite splošne mere, namestitev, položaje sponk in servisne prostore.
- Električna shema:Potrdite izklop, zapiranje, pomožna, zaklepna in krmilna vezja.
- Podatki na imenski tablici:Preverite napetost, tok, frekvenco, prekinitveno zmogljivost in ustrezne nazivne značilnosti.
- Zaščitni vmesnik:Preverite CT, VT, releje, izklop in komunikacijske vmesnike.
- Testna dokumentacija:Potrdite obseg rutinskih zapisov in zapisov tipskega preskusa, ki veljajo za dobavljeno zasnovo.
- Informacije o namestitvi:Potrdite zahteve za dviganje, transport, povezavo, zagon in vzdrževanje.
Podrobna tehnična specifikacija zmanjša dvoumnost med ekipami za inženiring, nabavo, proizvodnjo, zagon in vzdrževanje. Prav tako pomaga preprečiti spremembe v pozni fazi, ki jih povzročijo manjkajoče informacije o vmesniku.
Pogosto zastavljena vprašanja
Kaj je glavna funkcija vakuumskega odklopnika?
Povezuje in odklaplja srednjenapetostna električna vezja in prekine tok v določenih normalnih in okvarjenih pogojih. Postopek prekinitve poteka znotraj zaprtega vakuumskega prekinjevalnika.
Zakaj se za prekinitev električnega obloka uporablja vakuum?
Vakuum zagotavlja nadzorovano dielektrično okolje, v katerem se obnašanje obloka razlikuje od prekinitve zraka, olja ali plina. Po ločitvi kontakta in ničelnem toku lahko vakuumski prekinjevalec hitro povrne dielektrično trdnost pod svojimi načrtovanimi pogoji.
Kaj je vakuumski odklopnik?
Vakuumski prekinjevalec je zaprta komora, ki vsebuje fiksne in gibljive električne kontakte ter notranje oklopne komponente. Izvede dejansko prekinitev toka, ko se odklopnik odpre.
Kakšna je razlika med odklopnikom in kontaktorjem?
Odklopnik je zasnovan tako, da prekine tokove napake v okviru svoje nazivne zmogljivosti in zagotovi zaščitne funkcije. Kontaktor je na splošno zasnovan za pogosto preklapljanje obremenitev pod določenimi delovnimi pogoji in običajno ni namenjen opravljanju enake vloge odpravljanja napak kot odklopnik.
Katere napetostne nivoje lahko uporablja tehnologija vakuumske prekinitve?
Vakuumska prekinitev se pogosto uporablja v srednjenapetostni opremi. Posebni izdelki so lahko zasnovani za napetostne razrede, kot so 10 kV, 12 kV, 24 kV, 36 kV, 40,5 kV in druge opredeljene vrednosti, odvisno od zasnove proizvajalca in veljavnega standarda.
Zakaj je pomembna prekinitvena zmogljivost kratkega stika?
Napaka lahko povzroči zelo visok tok. Odklopnik mora biti sposoben prekiniti navedeni napakni tok pri sistemski napetosti brez nesprejemljive okvare. Zahtevana ocena mora temeljiti na dejanskem izračunu kratkega stika v omrežju.
Kakšna je vloga delovnega mehanizma?
Delovni mehanizem zagotavlja mehansko gibanje, potrebno za odpiranje in zapiranje kontaktov. Nadzoruje hod kontakta, hitrost, silo in čas ter tako neposredno vpliva na prekinitev in zapiranje.
Ali se pogosto uporabljajo vzmetni mehanizmi?
ja Vzmetni mehanizmi se pogosto uporabljajo v srednjenapetostnih odklopnikih. Shranjujejo mehansko energijo in jo sproščajo za izvedbo operacije odpiranja ali zapiranja, ko je ukazan.
Ali se lahko uporabljajo tudi elektromagnetni mehanizmi?
ja Nekatere izvedbe odklopnikov uporabljajo elektromagnetne pogonske mehanizme. Izbira je odvisna od arhitekture odklopnika, zahtev glede krmiljenja, zaporedja delovanja in specifikacije projekta.
Ali vakuumske lomilke ne potrebujejo vzdrževanja?
Ne. Vakuumski prekinjevalec je zapečaten, kar omejuje vzdrževanje znotraj prekinitvene komore, vendar celoten odklopnik še vedno vsebuje mehanske mehanizme, sponke, pomožne kontakte, krmilna vezja, izolacijske strukture in druge komponente, ki zahtevajo ustrezen pregled in servis.
Kakšno vzdrževanje potrebuje pogonski mehanizem?
Vzdrževanje lahko vključuje pregled mehanskih povezav, vzmeti, ležajev, zapahov, pritrdilnih elementov, pomožnih stikal, krmilne napeljave in mazalnih mest, kjer je navedeno. Natančen postopek mora slediti proizvajalčevi vzdrževalni dokumentaciji in delovanju opreme.
Kakšna je razlika med notranjimi in zunanjimi vakuumskimi odklopniki?
Izdelki za notranjo uporabo so običajno vgrajeni v zaščitene stikalne naprave ali električne prostore, medtem ko so izdelki za zunanjo uporabo zasnovani tako, da prenesejo dež, temperaturne spremembe, sončno svetlobo, onesnaženje in druge okoljske pogoje. Načelo električne prekinitve je lahko podobno, vendar se zahteve glede ohišja in izolacije razlikujejo.
Kaj je izvlečni odklopnik?
Izvlečni odklopnik se lahko premika med določenimi mehanskimi položaji v stikalni napravi, kot so priključeni, preskusni in izolirani položaji, glede na zasnovo opreme. Ta ureditev lahko podpira postopke vzdrževanja in testiranja, hkrati pa ohranja definirane funkcije zaklepanja.
Kako deluje odklopnik z zaščitnim relejem?
Rele prejema električne meritve od tokovnih transformatorjev in, kjer je primerno, napetostnih transformatorjev. Ko rele zazna definirano nenormalno stanje, pošlje sprožilni signal odklopniku. Sprožilna tuljava nato sproži mehanizem za odpiranje kontaktov.
Zakaj so tokovni transformatorji pomembni?
Tokovni transformatorji zagotavljajo skalirane tokovne signale za zaščito in merjenje. Njihovo razmerje, natančnost, obremenitev in razporeditev povezav je treba uskladiti z zaščitnim relejem in celotnim električnim sistemom.
Zakaj se napetostni transformatorji včasih uporabljajo z odklopnikom?
Napetostni transformatorji zagotavljajo skalirane napetostne signale za merjenje, zaščito, sinhronizacijo in krmiljenje. Odvisno od uporabe lahko zaščitni rele uporabi podatke o napetosti skupaj s podatki o toku, da ugotovi, ali obstaja napaka ali neobičajno stanje delovanja.
Kakšen je namen prepletanja?
Prepletanje pomaga preprečiti definirana nevarna zaporedja delovanja. Odvisno od zasnove stikalne naprave lahko omeji gibanje odklopnika, delovanje ozemljitvenega stikala ali zapiranje, dokler niso izpolnjeni zahtevani pogoji.
Kateri standardi so običajno povezani s srednjenapetostnimi odklopniki?
IEC 62271 je pomembna družina standardov, ki zajema visokonapetostne stikalne in krmilne naprave. Uporabni del je odvisen od vrste opreme in izvedbe. Veljajo lahko tudi nacionalne in regionalne zahteve.
Kakšna je razlika med rutinskim testiranjem in tipskim testiranjem?
Na proizvedenih enotah se izvaja rutinsko testiranje, da se preveri skladnost z ustreznimi proizvodnimi zahtevami. Preizkušanje tipa ocenjuje delovanje zasnove pod določenimi preskusnimi pogoji in se na splošno izvaja kot del validacije zasnove.
Katere tehnične podatke je treba navesti pri izbiri odklopnika?
Pomembne informacije vključujejo sistemsko napetost, nazivni tok, frekvenco, raven kratkega stika, zahteve glede izolacije, lokacijo namestitve, fiksno ali dvižno konstrukcijo, krmilno napetost, zaščitne funkcije, pomožne kontakte, razporeditev sponk, okoljske pogoje ter veljavne standarde in teste.
Ali je mogoče odklopnik prilagoditi za določeno stikalno omarico?
Odvisno od družine izdelkov lahko zahteve, specifične za projekt, vključujejo dimenzije vgradnje, razporeditev sponk, krmilno napetost, pomožna vezja, konfiguracijo mehanizma, zaščitne vmesnike in druge določene tehnične parametre. Prilagojene konfiguracije je treba nadzorovati z odobrenimi inženirskimi dokumenti.
Katere industrije običajno uporabljajo tehnologijo vakuumske prekinitve?
Aplikacije vključujejo distribucijo javnih služb, transformatorske postaje, industrijske obrate, rudarstvo, objekte za obnovljivo energijo, poslovne zgradbe, prometno infrastrukturo, čiščenje vode in druge srednjenapetostne električne instalacije.
Zakaj bi morali biti odklopnik in stikalna naprava navedeni skupaj?
Odklopnik se mora mehansko in električno prilegati stikalni napravi. Vmesniki zbiralk, kabelske povezave, krmilna vezja, zapore, zaščitni sistemi, dovoljenja za servisiranje in okoljske zahteve so odvisne od celotne konfiguracije panela.
Kako lahko boljša izbira odklopnika okrepi srednjenapetostno distribucijo energije?
Srednjenapetostna stikalna oprema je eden ključnih vmesnikov med električnim omrežjem in zaščitnim sistemom, ki je odgovoren za nadzor nenormalnih razmer. Odklopnik mora prenašati neprekinjen obremenitveni tok, delovati zanesljivo, prekiniti definirane napakne tokove, vzdržati električne in mehanske obremenitve ter natančno komunicirati z okoliško nadzorno arhitekturo.
Vakuumska prekinitev je praktična podlaga za številne od teh zahtev. Zaprti prekinjevalnik ustvarja nadzorovano okolje za gašenje obloka in lahko podpira kompaktno konstrukcijo stikalnih naprav. Vendar pa je sam vakuum le en element celotnega izdelka.
Kontaktni sistem, oklop, izolacijski nosilci, pogonski mehanizem, sponke, krmilna vezja, pomožni kontakti in ohišje morajo delovati skupaj. Mehanska doslednost je še posebej pomembna, ker gibanje odpiranja in zapiranja določa pogoje, pod katerimi prekinjevalnik opravlja svojo funkcijo.
Enako pomembna je tudi izbira elektrike. Nazivna napetost in tok zagotavljata izhodišče, toda tok kratkega stika, raven izolacije, frekvenca, dvig temperature in okoljski pogoji določajo, ali določena konfiguracija ustreza dejanskemu omrežju.
Zaščitni sistem doda še eno plast. Tokovni transformatorji, napetostni transformatorji, releji, sprožilne tuljave, krmilna moč, komunikacijski vmesniki in zapore ustvarjajo verigo, prek katere električni sistem zazna napako in se nanjo odzove.
Pomembna je tudi uporaba. Komunalne razdelilne postaje, industrijski objekti, omrežja obnovljivih virov energije, rudarska mesta, poslovne zgradbe, prometna infrastruktura in kritični objekti nimajo nujno enakih električnih ali okoljskih zahtev.
Testiranje in dokumentacija zagotavljata končno tehnično podlago. Rutinski preskusi, tipski preskusi, ocene dielektrike, preskusi mehanske vzdržljivosti, preskusi kratkega stika, ocene dviga temperature, preverjanja namestitve in postopki zagona morajo ustrezati končni konfiguraciji opreme.
A pravilno določenoVakuumski odklopniktorej ni le preklopna komponenta. Je del integrirane srednjenapetostne zaščitne arhitekture, ki povezuje električno prekinitev, mehansko delovanje, zaznavanje, nadzor in varnost sistema.
Potrebujete konfiguracijo srednjenapetostnega odklopnika za svoj projekt?
Comewillpodpira srednjenapetostne preklopne rešitve za komunalne, industrijske, obnovljive vire energije, komercialne in infrastrukturne aplikacije, s konfiguracijami, ki zajemajo električne ocene, delovne mehanizme, zaščitne vmesnike, ureditve namestitve in tehnične zahteve, specifične za projekt. Za podrobnosti o aplikaciji in tehnične razprave,kontaktirajte nas.
