A Napetostni transformatorje pomembna tehnologija instrumentnega transformatorja, ki se uporablja za zmanjšanje visoke primarne napetosti na sorazmerno sekundarno napetost, primerno za merjenje, merjenje, zaščito in krmiljenje. Unlike a power transformer, which is intended for energy transfer between electrical networks, an instrument transformer is designed to provide an accurate signal to meters, relays, monitoring equipment, and control systems. Pravilna izbira je odvisna od napetosti primarnega sistema, sekundarne napetosti, frekvence, zahtev po natančnosti, obremenitve, izolacije, razporeditve faz, konfiguracije navitja, lokacije namestitve, izpostavljenosti okolja in predvidene zaščite ali merilne funkcije. Elektromagnetne, kapacitivne in elektronske tehnologije zagotavljajo različne pristope k pridobivanju sorazmernih napetostnih signalov. Notranji in zunanji načrti obravnavajo tudi različne okoljske pogoje. Popolna tehnična ocena mora torej upoštevati električno zmogljivost, izolacijo, konstrukcijo, dodatke, zaščito, namestitev in vzdrževanje kot en usklajen sistem.
Kazalo
Kliknite katero koli temo, da skočite neposredno na razdelek.
- 1. Zakaj je merjenje napetosti pomembno v elektroenergetskih sistemih?
- 2. Kako deluje instrumentalni napetostni transformator?
- 3. Katere so glavne vrste in konfiguracije?
- 4. Kako natančnost in obremenitev vplivata na izbiro?
- 5. Zakaj sta izolacija in električna izolacija bistveni?
- 6. Kako se razlikujejo zaščitne in merilne aplikacije?
- 7. Kakšna je razlika med elektromagnetnimi in kapacitivnimi oblikami?
- 8. Kako notranji in zunanji dizajni obravnavajo različne pogoje?
- 9. Kako se enofazne in trifazne aplikacije razlikujejo?
- 10. Kako je treba upoštevati varovalke, sekundarno ozemljitev in varnost?
- 11. Katere aplikacije uporabljajo instrumentalno merjenje napetosti?
- 12. Katerim pogostim napakam pri izbiri se je treba izogniti?
- 13. Kaj mora vsebovati profesionalna tehnična specifikacija?
- 14. Pogosto zastavljena vprašanja
Zakaj je merjenje napetosti pomembno v elektroenergetskih sistemih?
Električnih omrežij ni mogoče varno in natančno nadzorovati brez zanesljivih informacij o napetosti. Operaterji, zaščitni releji, merilniki, sistemi za avtomatizacijo in nadzorna oprema so odvisni od merilnih signalov, ki predstavljajo stanje primarnega električnega tokokroga.
Neposredna povezava običajnih merilnikov ali nizkonapetostne krmilne opreme na srednje- ali visokonapetostno vezje bi bila nepraktična in potencialno nevarna. Instrumentalni transformatorji rešujejo ta problem z ustvarjanjem sorazmernega sekundarnega signala, ki predstavlja primarno napetost, hkrati pa zagotavlja električno ločitev med visokonapetostnim tokokrogom in sekundarnim merilnim tokokrogom.
Ta ločitev ima več praktičnih prednosti. Merilno opremo je mogoče oblikovati okoli standardizirane sekundarne napetosti, namesto da bi bila neposredno izpostavljena primarnemu sistemu. Zaščitni releji lahko obdelajo obvladljiv signal. Merilniki energije lahko opravljajo svoje merilne funkcije. Operaterji lahko pridobijo informacije o električnem omrežju brez dovajanja primarne napetosti neposredno v centralo.
Zagotavlja sorazmeren napetostni signal za števce in nadzorne naprave.
Dobavlja informacije o napetosti zaščitnim relejem, ki ocenjujejo nenormalne sistemske razmere.
Ločuje sekundarni merilni krog od visokonapetostnega primarnega omrežja.
Zagotavlja električni signal, ki lahko podpira avtomatizacijo, preklopno logiko, sinhronizacijo in druge nadzorne funkcije.
Informacije o napetosti so še posebej pomembne v sistemih, kjer se električno stanje stalno spreminja. Podpostaje, industrijski distribucijski sistemi, napajalniki transformatorjev, omrežja obnovljivih virov energije in kompleksni komunalni sistemi zahtevajo zanesljive informacije o sistemski napetosti.
Merjenje podpira tudi odpravljanje težav. Če se opazovani sekundarni signal nepričakovano spremeni, lahko inženirji raziščejo, ali je vzrok povezan s primarnim sistemom, instrumentnim transformatorjem, ožičenjem, zaščitnim vezjem ali drugim delom merilne verige.
Zanesljiva merilna veriga se torej začne s pravilno izbranim merilnim transformatorjem. Natančnost, izolacijo, konfiguracijo povezave, sekundarno obremenitev, okoljske pogoje in zahteve glede zaščite je treba upoštevati skupaj.

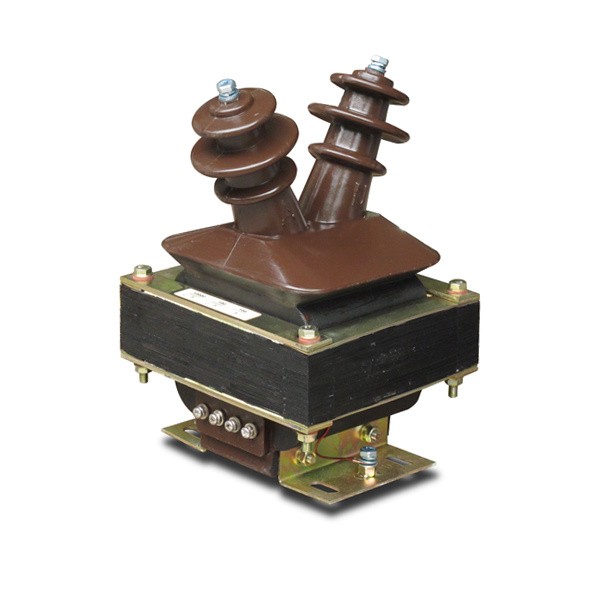

Kako deluje instrumentalni napetostni transformator?
Napetostni transformator elektromagnetnega instrumenta deluje prek elektromagnetne indukcije. Primarno navitje je priključeno na visokonapetostno vezje, medtem ko sekundarno navitje zagotavlja sorazmerno nižjo napetost priključeni merilni ali zaščitni opremi.
Osnovno razmerje je določeno z razmerjem med primarnimi in sekundarnimi zavoji. Ko je primarno navitje pod napetostjo, se v jedru vzpostavi magnetni tok. Ta tok inducira napetost v sekundarnem navitju, ki ustreza sorazmerno primarni napetosti znotraj načrtovanega delovnega območja transformatorja.
Primarno navijanje
Primarno navitje se priključi na visokonapetostno vezje. Njegov izolacijski sistem je zato zasnovan tako, da prenese električne obremenitve, povezane s primarnim omrežjem.
Primarno navitje ima lahko različne fizične konstrukcije, odvisno od arhitekture izdelka. Nekateri modeli uporabljajo običajno navitje, medtem ko drugi integrirajo navitje v inkapsulirano izolacijsko strukturo.
Sekundarno navijanje
Sekundarno navitje zagotavlja signal znižane napetosti merilnikom, relejem in drugi opremi. Njegov izhod je zasnovan tako, da ostane sorazmeren primarni napetosti pod določenimi električnimi pogoji.
Magnetno jedro
Jedro zagotavlja magnetno pot, potrebno za elektromagnetno indukcijo. Konstrukcija jedra in magnetne značilnosti vplivajo na natančnost, obnašanje vzbujanja, izgube in sposobnost transformatorja, da zagotovi stabilen sekundarni signal.
Izolacijski sistem
Izolacijski sistem ločuje visokonapetostno primarno navitje od sekundarnega navitja, ohišja in okoliške strukture. Odvisno od zasnove izdelka lahko to vključuje suho izolacijo, ulivanje iz epoksi smole, oljno izolacijo, plinsko izolacijo ali druge dielektrične ureditve.
| Komponenta | Primarna funkcija | Ključna zasnova |
|---|---|---|
| Primarno navijanje | Priključi se na visokonapetostno vezje | Zahteve za primarno napetost in izolacijo |
| Sekundarno navijanje | Zagotavlja zmanjšan merilni signal | Sekundarna napetost, točnost, obremenitev |
| Magnetno jedro | Zagotavlja magnetno pot | Material jedra in značilnosti vzbujanja |
| Izolacijski sistem | Ohranja električno ločitev | Napetostna obremenitev, okolje, mehanska stabilnost |
| Ohišje ali ohišje | Zagotavlja mehansko zaščito in zaščito okolja | Mesto namestitve in pogoji izpostavljenosti |
Sekundarna kakovost signala
Uporaben sekundarni signal mora natančno predstavljati primarno napetost, medtem ko priključena oprema črpa določeno obremenitev. Če merilno vezje prekomerno obremeni sekundar, lahko to vpliva na napetostno razmerje in natančnost.
Zato je treba transformator, ožičenje, sponke, števce, releje in drugo sekundarno opremo oceniti kot eno vezje.
Načelo delovanja je lahko preprosto, vendar je za doseganje stabilne natančnosti v dejanskih pogojih delovanja potrebno skrbno načrtovanje jedra, navitij, izolacije, povezav in mehanske strukture.
Katere so glavne vrste in konfiguracije?
Instrumentalne napetostne transformatorje je mogoče razvrstiti glede na namestitev, razporeditev faz, konfiguracijo navitja, izolacijsko tehnologijo in princip delovanja. Te kategorije inženirjem pomagajo zožiti izbiro glede na sistemske zahteve.
Notranje konfiguracije
Notranje enote so namenjene vgradnji znotraj stikalnih naprav, razdelilnih postaj, električnih sob ali drugih zaščitenih okolij. Njihovo ohišje in izolacijo je mogoče optimizirati glede na nadzorovano notranje okolje.
Zasnove, ulite iz epoksidne smole, so običajne pri kompaktnih srednjenapetostnih aplikacijah v zaprtih prostorih, ker lahko trdna izolacija ustvari zatesnjeno strukturo, medtem ko fizični sklop ohranja razmeroma kompakten.
Konfiguracije na prostem
Zunanje enote so neposredno izpostavljene dežju, vlagi, temperaturnim spremembam, sončni svetlobi, prahu, onesnaženju in drugim okoljskim pogojem. Njihova ureditev ohišja in izolacije morata zato obravnavati storitve na prostem.
Enofazne konfiguracije
Enofazne izvedbe se običajno uporabljajo, kadar se vsaka faza meri ločeno ali kjer aplikacija zahteva definirano merilno ureditev med fazo in zemljo ali fazo do faze.
Trifazne konfiguracije
Trifazne ureditve lahko zagotovijo usklajeno merjenje napetosti za trifazna električna omrežja. Natančna povezava je odvisna od nevtralne konfiguracije sistema in funkcije zaščite ali merjenja.
Konfiguracije z dvema in tremi navitji
Zasnova z dvema navitjema vsebuje eno primarno in eno sekundarno navitje. Zasnova s tremi navitji dodaja pomožno sekundarno navitje, ki lahko podpira ločeno zaščito ali funkcijo, povezano z ozemljitvijo, odvisno od električne sheme.
Suhi sistemi in sistemi iz lite smole
Sistemi suhega tipa uporabljajo trdno ali suho izolacijo brez tekočega dielektrika. Ulita konstrukcija iz epoksidne smole lahko v celoti zakapsulira izbrane komponente, kar zagotavlja mehansko stabilnost in odpornost na vlago in kontaminacijo.
Modeli, potopljeni v olje
Konfiguracije, potopljene v olje, uporabljajo izolacijsko olje kot del dielektričnega in toplotnega sistema. Te zasnove zahtevajo ustrezno konstrukcijo rezervoarja, tesnjenje, upravljanje olja in postopke vzdrževanja.
Napihljive ali plinsko izolirane konfiguracije
Konstrukcije, izolirane s plinom, se lahko uporabljajo, kjer so primerni zaprti dielektrični sistemi. Njihova izbira mora vključevati upoštevanje tesnjenja ohišja, lastnosti plina, upravljanja tlaka, servisnih postopkov in okoljskih zahtev.
Kapacitivne in elektronske tehnologije
Ni vsak sistem za merjenje napetosti odvisen od običajnega elektromagnetnega transformatorja. Kapacitivni napetostni transformatorji uporabljajo kapacitivni delilnik v kombinaciji z elektromagnetnim odsekom, medtem ko elektronski napetostni senzorji uporabljajo metode zaznavanja in pretvorbe signala za proizvodnjo sorazmernega električnega izhoda.
| Razvrstitev | Tipične možnosti | Izbira Fokus |
|---|---|---|
| Namestitev | Notranji, zunanji | Izpostavljenost okolju in zasnova ohišja |
| Faza | Enofazni, trifazni | Konfiguracija omrežja in merilna shema |
| Navijanje | Dvonavijalni, tronavijalni | Merjenje, zaščita, pomožne funkcije |
| Izolacija | Suho, lito smolo, olje, plin | Napetostni razred, okolje, vzdrževanje |
| Načelo delovanja | Elektromagnetni, kapacitivni, elektronski | Napetostni nivo, natančnost, sistemska arhitektura |
Izbor se mora začeti z zahtevami aplikacije in omrežja, ne le s kategorijo izdelka. Različne konfiguracije lahko zadovoljijo podobne merilne funkcije, hkrati pa zagotavljajo različne značilnosti namestitve in vzdrževanja.
Kako natančnost in obremenitev vplivata na izbiro?
Natančnost je eden najpomembnejših tehničnih dejavnikov, saj se sekundarni signal lahko uporablja za merjenje energije, nadzor sistema, zaščito, nadzor ali več funkcij hkrati.
Razred točnosti
Razred točnosti opisuje dovoljeno merilno napako pri določenih pogojih. Različne aplikacije imajo lahko različne zahteve glede natančnosti.
Merilna vezja, ki se uporabljajo za merjenje, lahko zahtevajo večjo natančnost kot aplikacije, kjer transformator zagotavlja predvsem zaščitni signal. Pravilni razred je torej odvisen od tega, kaj mora doseči sekundarni krog.
Nazivna obremenitev
Obremenitev se nanaša na obremenitev, priključeno na sekundarno navitje. To vključuje merilnike, relejne vhode, pretvornike, ožičenje, priključne bloke in druge povezane naprave.
Če se dejanska obremenitev sekundarnega tokokroga bistveno razlikuje od pogojev, za katere je bil transformator določen, se lahko točnost in izhodno obnašanje spremenita.
Natančnost razmerja
Transformacijsko razmerje mora ostati znotraj navedene tolerance. Neusklajenost med predvidenim razmerjem in dejanskim razmerjem lahko vpliva tako na izmerjene vrednosti kot na odločitve o zaščiti.
Fazni premik
V merilnih sistemih, ki vključujejo izračune moči, so fazna razmerja pomembna. Majhne napake v faznem zamiku lahko vplivajo na točnost izračunov, ki izhajajo iz napetostnih in tokovnih signalov.
| Parameter | Kaj opisuje | Zakaj je pomembno |
|---|---|---|
| Razred točnosti | Natančnost meritev pod določenimi pogoji | Ugotavlja primernost za merjenje ali zaščito |
| Nazivna obremenitev | Obremenitev sekundarnega kroga | Vpliva na sekundarno napetost in natančnost |
| Transformacijsko razmerje | Razmerje med napetostjo primar in sekundar | Zagotavlja, da meritev pravilno predstavlja primarni sistem |
| Fazni premik | Kotno razmerje med primarno in sekundarno napetostjo | Lahko vpliva na izračune moči in zaščite |
Zahteve glede merjenja in zaščite
Merilno usmerjene aplikacije se na splošno osredotočajo na vzdrževanje natančnega sorazmernega izhoda v ustreznem območju delovanja. Zaščitno usmerjene aplikacije lahko dajejo večji poudarek obnašanju transformatorja med neobičajnimi sistemskimi pogoji in zmožnosti sekundarnega signala, da podpira delovanje releja.
To razlikovanje se mora odražati v tehnični specifikaciji. Izdelek, izbran le glede na nazivno napetost, je lahko neustrezen, če njegova natančnost in obremenitvene značilnosti ne ustrezajo priključenemu vezju.
Zakaj sta izolacija in električna izolacija bistveni?
Električna izolacija je eden od glavnih razlogov za uporabo instrumentalnih napetostnih transformatorjev. Primarno vezje lahko deluje pri napetosti, ki je daleč nad varnim območjem delovanja običajnih merilnih in krmilnih naprav, zato mora izolacijski sistem ustvariti zanesljivo ločitev med primarnim in sekundarnim vezjem.
Izolacija od primarne do sekundarne
Izolacijski sistem mora prenesti električno obremenitev, povezano z nazivno primarno napetostjo in definiranimi prehodnimi pogoji. Zasnova vključuje izolacijske materiale, plazilne poti, razdalje, razporeditev navitij, inkapsulacijo, sponke in geometrijo ohišja.
Trdna izolacija
Zasnove iz lite smole lahko zapakirajo navitja in druge električne komponente. Ta pristop lahko zagotovi kompaktno in mehansko stabilno strukturo, hkrati pa zmanjša neposredno izpostavljenost notranjih izolacijskih površin vlagi ali kontaminaciji.
Oljna izolacija
Olje zagotavlja dielektrično izolacijo in lastnosti prenosa toplote. Zasnove, napolnjene z oljem, potrebujejo ustrezno zadrževanje in tesnjenje za vzdrževanje predvidenega notranjega okolja.
Plinska izolacija
Sklopi, izolirani s plinom, uporabljajo zaprt dielektrični medij. Ohišje mora ohraniti svojo celovitost, servisni postopki pa morajo upoštevati dielektrični medij in tlak ali tesnjenje opreme.
Lezenje in zračnost
Razdalja se nanaša na najkrajšo razdaljo skozi zrak med prevodnimi deli, medtem ko se lezenje nanaša na razdaljo vzdolž izolacijske površine. Oba sta pomembna pri oblikovanju srednje- in visokonapetostne opreme.
Onesnaženje okolja lahko poveča pomen plazilne poti, ker lahko kontaminacija na izolacijski površini ustvari pot za uhajajoči tok.
Izolacija mora prenesti predpisano električno obremenitev brez prekinitve.
Izolacijski sistem mora ohraniti svojo funkcijo pri pričakovani vlažnosti, kontaminaciji in temperaturnih pogojih.
Navitja in izolacija morajo med transportom, namestitvijo in običajnim delovanjem ostati stabilni.
Nizkonapetostno merilno vezje mora ostati pravilno ločeno od primarnega omrežja.
Izolacija torej ni ena sama izbira materiala. Je popoln inženirski sistem, ki vključuje geometrijo, materiale, kakovost izdelave, izpostavljenost okolju in električno koordinacijo.
Za kupce to pomeni, da mora biti opis izolacije specifičen. Izrazi, kot so suh tip, lita smola, potopljen v olje ali izoliran s plinom, so izhodišče, vendar mora tehnična specifikacija razložiti tudi predvideni napetostni razred in pogoje namestitve.
Kako se razlikujejo zaščitne in merilne aplikacije?
Enako primarno napetostno vezje lahko zagotavlja signale tako merilnim kot zaščitnim sistemom, vendar zahteve teh dveh funkcij niso enake.
Merilne aplikacije
Merilni sistemi potrebujejo stabilno sorazmerno napetost, da lahko merilniki in nadzorne naprave natančno predstavljajo primarni sistem. Zato je natančnost v običajnem območju delovanja še posebej pomembna.
Aplikacije lahko vključujejo merilnike napetosti, merilnike energije, opremo za kakovost električne energije, nadzorne sisteme in druge nadzorne naprave.
Zaščitne aplikacije
Zaščitni releji uporabljajo električne signale za prepoznavanje nenormalnih pogojev. Podatki o napetosti lahko prispevajo k podnapetostnim, prenapetostnim, usmerjenim, oddaljenim, sinhronizacijskim ali drugim zaščitnim funkcijam, odvisno od arhitekture omrežja.
Transformator mora zagotavljati ustrezen signal pod pogoji, ki veljajo za zaščitno shemo.
Kombinirane aplikacije
Nekateri sistemi uporabljajo ločena sekundarna navitja za različne funkcije. Eno navitje lahko podpira merjenje, drugo pa je dodeljeno zaščiti.
Ta ureditev lahko pomaga izolirati zahteve različnih vezij in zmanjša interakcijo med merilnimi obremenitvami in zaščitnimi vhodi.
| Aplikacija | Tipična sekundarna funkcija | Glavna prednostna naloga oblikovanja |
|---|---|---|
| Merjenje napetosti | Natančna proporcionalna napetost | Določena natančnost in obremenitev |
| Merjenje energije | Napetostni signal za električne izračune | Natančnost razmerja in fazna zmogljivost |
| Relejna zaščita | Napetostni vhod za logiko napak | Zaščitna zmogljivost in ustrezno sekundarno obnašanje |
| Nadzorni sistemi | Napetostna povratna informacija ali sinhronizacija | Stabilen in pravilno skaliran signal |
| Spremljanje | Podatki o stanju sistema | Zanesljiva kakovost signala in integracija |
Pomožni sekundarni navitji
Izdelki s tremi navitji lahko zagotovijo dodaten sekundarni izhod za specializirane aplikacije. Točen namen je odvisen od konfiguracije sistema in zaščitne sheme.
To je eden od razlogov, zakaj so tehnične risbe dragocene. Celoten diagram navijanja razkrije več uporabnih informacij kot splošna izjava, da ima izdelek več izhodov.
Zasnova sekundarnega vezja
Povezano vezje je treba upoštevati v celoti. Dolgi kabli, priključni bloki, merilniki, releji, pretvorniki in druga oprema prispevajo k dejanski sekundarni obremenitvi in obnašanju signala.
Kakšna je razlika med elektromagnetnimi in kapacitivnimi oblikami?
Različne tehnologije merjenja napetosti rešujejo isti osnovni problem na različne načine. Razumevanje njihovih načel delovanja pomaga inženirjem prilagoditi opremo omrežju in aplikaciji.
Elektromagnetna tehnologija
Običajna elektromagnetna zasnova uporablja primarno in sekundarno navitje, povezano z magnetnim jedrom. Je znan, dobro uveljavljen in primeren za številne srednjenapetostne meritve in aplikacije zaščite.
Njegova izbira vključuje primarno napetost, sekundarno napetost, frekvenco, natančnost, obremenitev, izolacijo in konfiguracijo navitja.
Tehnologija kapacitivnega napetostnega transformatorja
Kapacitivni napetostni transformator uporablja kapacitivni delilnik za zmanjšanje primarne napetosti, preden odsek elektromagnetnega transformatorja obdela signal. Ta arhitektura je lahko uporabna na višjih napetostnih ravneh in lahko podpira tudi nekatere aplikacije, povezane s komunikacijo, odvisno od njene konstrukcije.
Kapacitivne komponente tvorijo del celotnega napetostnega razdelitvenega omrežja, zato je treba skrbno razmisliti o izolaciji, frekvenčnem obnašanju, kompenzaciji in sistemski povezavi.
Elektronsko zaznavanje napetosti
Elektronski napetostni transformatorji ali senzorji lahko uporabljajo zaznavne elemente in elektronske pretvornike za ustvarjanje sorazmernega izhoda. Te tehnologije lahko podpirajo kompaktne sistemske arhitekture in integracijo z digitalno zaščito ali nadzornimi sistemi.
Jasno je treba določiti izhodni vmesnik, zahteve glede napajanja, signalni protokol, natančnost, okoljske omejitve in združljivost z nadaljnjim sistemom.
| tehnologija | Osnovno načelo | Običajna izbira pri izbiri |
|---|---|---|
| Elektromagnetno | Primarno in sekundarno navitje z magnetno sklopko | Razmerje, natančnost, obremenitev, izolacija, zasnova jedra |
| Kapacitivni | Kapacitivna delitev napetosti s transformatorsko pretvorbo | Napetostni razred, frekvenčno obnašanje, kompenzacija, sistemska integracija |
| Elektronski | Pretvorba senzorjev in elektronskih signalov | Vrsta izhoda, elektronika, komunikacija, natančnost, okoljske omejitve |
Zakaj je izbira tehnologije pomembna
Prava tehnologija je odvisna od omrežja in ne od splošnih preferenc. Kompaktna notranja srednjenapetostna stikalna naprava ima lahko drugačne zahteve od visokonapetostne zunanje postaje.
Prostor, izpostavljenost okolja, zahteve glede izolacije, strategija vzdrževanja, natančnost merjenja, komunikacijska arhitektura in predvidena zaščitna funkcija vplivajo na ustrezno tehnologijo.
Kako notranji in zunanji dizajni obravnavajo različne pogoje?
Okolje namestitve vpliva na ohišje, izolacijo, površinsko zaščito, sponke, tesnjenje, mehansko strukturo in pristop vzdrževanja.
Notranji električni prostori
Notranja oprema ima običajno prednost zaradi nadzorovane temperature in vlažnosti v primerjavi z zunanjo opremo. To lahko omogoči kompaktno izolacijo in zasnove ohišij, pod pogojem, da prostor sam ohranja ustrezne okoljske pogoje.
Srednjenapetostna oprema v zaprtih prostorih bo morda morala biti vgrajena tudi v standardizirane razdelke stikalnih naprav. Kompaktne dimenzije, namestitev, dostop do kabla in orientacija priključkov so zato pomembni.
Zunanje transformatorske postaje
Zunanja oprema mora prenesti izpostavljenost vremenskim vplivom. Dež, vlaga, ultravijolično sevanje, onesnaženje, prah, veter in nihanje temperature lahko vplivajo na opremo.
Materiali ohišja, tesnjenje, lope, plazilna pot, površinska obdelava in zasnova sponk morajo odražati te pogoje.
Onesnaženje in kontaminacija
Industrijska območja in obalna območja lahko predstavljajo pogoje onesnaženja, ki so bistveno bolj zahtevni kot čista notranja okolja.
Izolacijske površine morajo ohraniti primerno učinkovitost, ko so izpostavljene vlagi in kontaminaciji. Fizična razporeditev izolatorjev in zaščitnih lop je zato lahko pomembna.
Sprememba temperature
Oprema na prostem lahko doživi znatne dnevne in sezonske temperaturne spremembe. Te spremembe lahko povzročijo mehansko širjenje in krčenje ter tveganje kondenzacije.
| Pogoj | Potencialni učinek | Design Response |
|---|---|---|
| Vlažnost | Kondenzacija in izolacijska napetost | Ustrezno ohišje in zasnova proti kondenzaciji |
| dež | Izpostavljenost vlagi | Ustrezno tesnjenje, ohišje in zaščita sponk |
| onesnaženje | Površinska kontaminacija in poti puščanja | Ustrezna razporeditev lezenja in izolacije |
| UV izpostavljenost | Staranje materiala | Primerni zunanji materiali in površinska obdelava |
| Kroženje temperature | Kondenzacija in mehanske obremenitve | Izbira materiala in vrednotenje okolja |
Namestitev znotraj stikalne naprave
Pri vgradnji v sklop srednjenapetostne stikalne naprave mora transformator ustrezati razpoložljivemu predelu, pri tem pa ohraniti zahtevane razdalje in povezave.
Kabelske poti, primarne sponke, sekundarno ožičenje, inšpekcijski dostop in sosednjo opremo je treba pregledati med fazo načrtovanja plošče.
Kako se enofazne in trifazne aplikacije razlikujejo?
Razporeditev faz je pomemben del načrtovanja sistema, ker se mora transformator ujemati z načinom merjenja napetosti v električnem omrežju.
Enofazno merjenje
Enofazne enote se lahko uporabljajo za merjenje posamezne faze ali določene napetosti med fazo in zemljo ali medfazo, odvisno od sheme ožičenja.
Ta razporeditev je običajna, kadar so potrebne ločene fazne meritve ali ko zaščitna zasnova uporablja posebne referenčne napetosti.
Trifazno merjenje
Trifazni sistemi zahtevajo usklajeno merjenje trifaznih napetosti. Konfiguracija transformatorja je odvisna od tega, ali je sistem ozemljen, neozemljen ali uporablja drugo nevtralno ureditev.
Diagrami povezav so zato bistveni, ker lahko dva sistema s podobnimi nazivnimi napetostmi zahtevata različno ožičenje transformatorja.
Navijalni aranžmaji
Zasnove z dvojnim navitjem zagotavljajo eno glavno sekundarno vezje. Zasnove s tremi navitji dodajo drugo sekundarno navitje, ki ga je mogoče dodeliti ločeni funkciji.
Dodatno navitje je lahko uporabno, kadar merilna in zaščitna vezja potrebujejo različne izhode.
Sheme povezav
Možne ureditve lahko vključujejo meritve med fazami, meritve med fazami in zemljo, ureditve, povezane z odprtim trikotnikom, ali druge konfiguracije, specifične za sistem. Pravilna shema je odvisna od električnega omrežja.
Uporabno, kadar je treba izmeriti ali spremljati določeno posamezno fazno napetost.
Primeren za usklajeno merjenje napetosti v trifaznih električnih omrežjih.
Zagotavlja eno primarno in eno sekundarno vezje za predvideno merilno ali krmilno funkcijo.
Doda pomožni sekundarni izhod za neodvisno zaščito ali specializirano vezje.
Zakaj je shema ožičenja pomembna
Samo ime izdelka ne more vedno sporočiti celotne konfiguracije faze in navitja. Shema ožičenja prikazuje, kateri priključki pripadajo vsakemu navitju in kako naj se transformator poveže z zunanjim sistemom.
To je še posebej pomembno za prilagojene instalacije, kjer je sekundarni krog povezan z več različnimi napravami.
Kako je treba upoštevati varovalke, sekundarno ozemljitev in varnost?
Instrumentalni napetostni transformatorji so priključeni neposredno na visokonapetostna vezja, zato njihova zaščita in sekundarna napeljava zahtevata skrbno načrtovanje.
Primarne varovalke
Nekatere konfiguracije transformatorjev vključujejo visokonapetostne varovalke ali so nameščene z zunanjimi zaščitnimi varovalkami. Njihov namen je omejiti posledice notranjih okvar in zaščititi okoliški električni sistem v skladu z izdelano zaščitno shemo.
Vrednost varovalke in koordinacija se morata ujemati s transformatorjem in omrežjem, namesto da bi ju izbrali neodvisno.
Sekundarna ozemljitev
Sekundarni tokokrog običajno uporablja določeno ozemljitveno ureditev za vzpostavitev znane reference in zmanjšanje tveganja, povezanega z nenamernim prenosom potenciala s sekundarnega na primarni.
Natančna metoda ozemljitve mora slediti načrtu transformatorja, električni kodi, filozofiji zaščite in lokalnim zahtevam glede namestitve.
Identifikacija terminala
Primarni in sekundarni terminali morajo biti jasno označeni. Nepravilno ožičenje lahko vpliva na polarnost meritev, zaščitne funkcije in varnost osebja, ki dela na sekundarnem tokokrogu.
Varnost medsebojnega povezovanja
Sekundarna vezja morajo biti speljana in zaščitena tako, da se ne poškodujejo zaradi vibracij, ostrih robov, vročine, vlage ali mehanskih motenj.
Vzdrževalna izolacija
Vzdrževalno osebje potrebuje jasno opredeljen postopek za izolacijo povezane primarne opreme in dokazovanje ustreznih pogojev pred delom na sekundarnem krogu ali okoliški opremi.
- Potrdite primarno zaščito:Preverite varovalko ali zaščitno napravo, določeno za transformator.
- Preverite sekundarno ozemljitev:Upoštevajte odobreno ureditev ozemljitve in povezovanja.
- Identificirajte vsak terminal:Uskladite ožičenje z odobreno shemo in imensko tablico transformatorja.
- Zaščitite sekundarno ožičenje:Kable hranite stran od mehanskih in okoljskih nevarnosti.
- Upoštevajte postopke izolacije:Vzdrževanje je treba izvajati le v skladu z opredeljenim postopkom električne varnosti.
Varnost je torej odgovornost sistema. Konstrukcija izdelka, namestitev, zaščita, ozemljitev, dokumentacija in postopki delovanja se morajo podpirati.
Katere aplikacije uporabljajo instrumentalno merjenje napetosti?
Merjenje napetosti je potrebno v številnih delih sodobne električne infrastrukture. Natančna konfiguracija transformatorja je odvisna od omrežne napetosti, fizičnega okolja, zahteve glede natančnosti, zaščitne sheme in vrste priključene opreme.
Podpira merjenje napetosti, zaščito, nadzor, merjenje in spremljanje v dohodnih in odhodnih tokokrogih.
Zagotavlja napetostne signale za motorje, transformatorje, napajalnike, zaščitne sisteme in električni nadzor.
Podpira nadzor napetosti in zaščito v sončnih, vetrnih in drugih omrežjih, povezanih s proizvodnjo.
Zagotavlja merilne signale za srednjenapetostne električne distribucijske sisteme, ki oskrbujejo velike objekte.
Prilega se srednjenapetostnim sklopom, kjer meritve in relejna zaščita potrebujejo nadzorovan napetostni signal.
Zagotavlja informacije o sorazmerni napetosti za spremljanje, nadzor, sinhronizacijo in avtomatizacijo električnega sistema.
Aplikacije na podpostajah
Podpostaje pogosto potrebujejo napetostne signale za zaščitne releje, merjenje, nadzorne sisteme in nadzor operaterja. Transformator lahko tako postane kritičen vmesnik med primarnim omrežjem in nadzorno sobo.
Industrijski objekti
Veliki industrijski objekti imajo lahko več srednjenapetostnih napajalnikov, ki oskrbujejo motorje, transformatorje, procesno opremo in razdelilne plošče. Merjenje napetosti podpira rutinsko spremljanje in zaščitne funkcije.
Sistemi obnovljivih virov energije
Sončne in vetrne instalacije uporabljajo električne zbiralne in transformacijske sisteme, v katerih lahko merjenje napetosti podpira zaščito, spremljanje, sinhronizacijo in nadzor omrežja.
Aplikacije stikalnih naprav
Kompaktne zasnove iz lite smole je mogoče integrirati v sklope stikalnih naprav v zaprtih prostorih, kjer je treba uravnotežiti prostor, izolacijo, odpornost proti kontaminaciji in dostopnost napeljave.
Poslovne zgradbe
Veliki komercialni objekti lahko uporabljajo srednjenapetostne dovode in notranje distribucijske sisteme. Instrumentalno merjenje napetosti lahko zagotovi informacije za sisteme za upravljanje energije in zaščito, hkrati pa ohranja zahtevano ločitev od primarnega tokokroga.
V vseh teh aplikacijah je treba transformator izbrati glede na dejansko električno omrežje in ne glede na generično kategorijo izdelkov.
Katerim pogostim napakam pri izbiri se je treba izogniti?
Veliko težav z merjenjem se začne med fazo specifikacije. Transformator ima lahko pravilno nominalno primarno napetost, medtem ko je še vedno neprimeren, ker sekundarno razmerje, obremenitev, natančnost, izolacija, razporeditev navitja ali okolje namestitve ne ustrezajo projektu.
- Izbira samo po primarni napetosti:Pomembni so tudi sekundarna napetost, točnost, obremenitev, razporeditev faz in izolacija.
- Ignoriranje sekundarne obremenitve:Merilniki, releji, ožičenje in sponke skupaj obremenijo sekundarni krog.
- Uporaba napačne konfiguracije navijanja:Zaščita in merjenje lahko zahtevata ločena sekundarna vezja.
- Ignoriranje nevtralnega sistema:Ozemljitev in razporeditev faz vplivata na ustrezno povezavo transformatorja.
- Zahteve za mešanje notranjih in zunanjih prostorov:Zaščita okolja mora ustrezati lokaciji namestitve.
- Pregled usklajevanja varovalk:Primarno zaščito je treba uskladiti s transformatorjem in električnim omrežjem.
- Neupoštevanje dolžine ožičenja:Sekundarni kabli prispevajo k skupni obremenitvi in jih je treba vključiti v izračun.
- Izbira brez sheme:Samo opis izdelka morda ne razkrije celotne razporeditve faz in navitij.
Težava samo v razmerju
Dva izdelka imata lahko enako nominalno razmerje med primarnim in sekundarnim, vendar različno natančnost, obremenitev, izolacijo, fizične dimenzije ali ureditev povezav.
Razmerje je potrebno, vendar ne zadostuje za popolno tehnično primerjavo.
Problem "povsod isti izdelek".
Notranja stikalna naprava in izpostavljena zunanja transformatorska postaja imata precej različne okoljske zahteve. Uporaba ene splošne konfiguracije brez ocene pogojev na lokaciji lahko povzroči tveganja, ki se jim je mogoče izogniti.
Težava nepopolnega sekundarnega tokokroga
Inženirji včasih določijo transformator, ne da bi v celoti identificirali spodnje števce in zaščitne releje. To lahko oteži preverjanje dejanske obremenitve in pogojev točnosti.
Težava z dokumentacijo
V tehnični dokumentaciji morajo biti jasni priključki navitja, razmerja, povezovalni diagram, vrsta izolacije, namestitev in nazivni pogoji. Nepopolna dokumentacija lahko po nepotrebnem oteži namestitev in zagon.
Kaj mora vsebovati profesionalna tehnična specifikacija?
Strokovna specifikacija bi morala zagotoviti dovolj informacij za elektroinženirje, nabavne skupine, proizvajalce, inštalaterje, osebje za zagon in vzdrževalno osebje, da bi natančno razumeli, katera konfiguracija transformatorja je potrebna.
| Območje specifikacije | Informacije za opredelitev | Zakaj je pomembno |
|---|---|---|
| Primarni sistem | Nazivna napetost, frekvenca, razporeditev faz | Določa električno delovno okolje |
| Sekundarni sistem | Sekundarna napetost in razporeditev navitij | Ujema merilnike, releje in krmilna vezja |
| Natančnost | Razred točnosti in veljavni pogoji delovanja | Potrjuje primernost za merjenje ali zaščito |
| Breme | Nazivna sekundarna obremenitev in priključne obremenitve | Podpira natančen sekundarni izhod |
| Izolacija | Suh sistem, sistem iz lite smole, olje, plin ali drug sistem | Ustreza napetostnim in okoljskim zahtevam |
| Namestitev | Notranji ali zunanji, montažne mere, orientacija priključkov | Zagotavlja fizično združljivost |
| Zaščita | Razporeditev varovalk, ozemljitev, relejske povezave | Podpira varno delovanje sistema |
| Gradnja | Ohišje, ohišje, navitje, jedro, konektorji | Zagotavlja popoln opis izdelka |
| Testiranje | Rutinsko in uporabno preverjanje delovanja | Podpira sprejem kakovosti in zagona |
Začnite z električnim omrežjem
Specifikacija mora najprej opredeliti primarni električni sistem. To vključuje napetost, frekvenco, fazno konfiguracijo, ozemljitev in predvideno merilno točko.
Določite vsak sekundarni izhod
Vsako sekundarno navitje mora imeti določen namen. Merilnega navitja in zaščitnega navitja ne bi smeli obravnavati kot enakega samo zato, ker oba oddajata nizko napetost.
Opredelite povezano breme
V specifikaciji morajo biti navedeni merilniki, releji, pretvorniki, krmilna oprema, priključni bloki in približne dolžine kablov. Celotna priključena obremenitev določa dejansko stanje obremenitve sekundarnega navitja.
Določite izolacijske in okoljske zahteve
Mesto namestitve mora biti jasno navedeno. Notranji in zunanji sistemi lahko zahtevajo različne izolacije, ohišja, površinsko obdelavo in okoljske značilnosti.
Določite fizične dimenzije
Montažne mere, položaji sponk, luknje za pritrditev, skupna višina, širina in globina lahko postanejo kritične, ko je transformator nameščen v razdelku stikalne naprave.
Določite diagrame ožičenja in povezav
Nadzorovana shema mora identificirati primarne priključke, sekundarne priključke, razmerja navitij, ozemljitvene točke in zunanje zaščitne ureditve.
Določite pregled in testiranje
Testiranje mora ustrezati tipu transformatorja in projektnim zahtevam. Rutinski pregledi lahko vključujejo električno delovanje, preglede, povezane z izolacijo, razmerja navitij in funkcionalno preverjanje.
Potrdite primarno napetost, sekundarno napetost, frekvenco, razporeditev faz, sistem ozemljitve, natančnost in obremenitev.
Potrdite dimenzije, položaj vgradnje, usmerjenost priključkov, razporeditev ohišij in servisni dostop.
Potrdite notranjo ali zunanjo izpostavljenost, vlažnost, kontaminacijo, temperaturo, nadmorsko višino in pogoje korozije.
Potrdite primarno varovalko, sekundarno ozemljitev, relejne povezave in predvideno zaščitno filozofijo.
Praktičen potek izbire
- Določite primarno omrežje:Določite napetost, frekvenco, fazno konfiguracijo, ozemljitev in mesto meritve.
- Določite sekundarne zahteve:Določite sekundarno napetost, število navitij in namen vsakega izhoda.
- Določite natančnost:Ujemite razred točnosti z zahtevami za merjenje, spremljanje, zaščito ali nadzor.
- Izračunajte obremenitev:Vključite merilnike, releje, ožičenje, terminale, pretvornike in drugo povezano opremo.
- Izberite izolacijo:Izberite ustrezno suho, lito smolo, olje, plin ali drugo izolacijsko arhitekturo.
- Preverite okolje:Ocenite notranje ali zunanje pogoje, vlažnost, onesnaženost, temperaturo in nadmorsko višino.
- Preverite zaščito:Potrdite razporeditev varovalk, ozemljitev in integracijo zaščitnega vezja.
- Preverite telesno pripravljenost:Potrdite montažne mere in razporeditev sponk v končni namestitvi.
- Preverite dokumentacijo:Zagotovite, da risbe, podatki na imenski tablici, diagram ožičenja in tehnične specifikacije opisujejo isto konfiguracijo.
Ta pristop ustvari jasnejšo tehnično pot od zasnove sistema do izbire izdelka. Prav tako zmanjša možnost, da bi navidez majhna podrobnost, kot je breme ali lokacija terminala, postala težava med namestitvijo.
Kaj morajo kupci zahtevati pred odobritvijo?
- Merska risba:Potrdite splošne dimenzije, pritrdilne točke, terminale in razpoložljiv prostor za namestitev.
- Shema ožičenja:Preverite razmerja primarnih in sekundarnih sponk ter ozemljitvene točke.
- Podatki na imenski tablici:Potrdite napetostno razmerje, frekvenco, natančnost in druge nazivne značilnosti.
- Opis izolacije:Potrdite dielektrično konstrukcijo in predvideno okolje namestitve.
- Informacije o testiranju:Potrdite veljavne rutinske ali preskusne zmogljivosti za izbrano konfiguracijo.
Pogosto zastavljena vprašanja
Za kaj se uporablja napetostni transformator?
Zmanjša visoko primarno napetost na sorazmerno sekundarno napetost, primerno za merjenje, merjenje, zaščito, spremljanje in nadzor. Zagotavlja tudi električno ločitev med visokonapetostnim tokokrogom in sekundarno opremo.
Kakšna je razlika med napetostnim in močnostnim transformatorjem?
A power transformer is designed primarily to transfer electrical energy between circuits, while an instrument voltage transformer is designed to provide a proportional voltage signal for measurement and protection. Njegov sekundarni izhod je namenjen povezanim instrumentom in krmilni opremi, ne pa množičnemu prenosu moči.
Kako deluje elektromagnetna zasnova?
Elektromagnetna zasnova uporablja primarno in sekundarno navitje, povezano z magnetnim jedrom. Primarna napetost vzpostavi magnetni pretok, ki inducira sorazmerno napetost v sekundarnem navitju.
Kaj pomeni transformacijsko razmerje?
Transformacijsko razmerje opisuje sorazmerno razmerje med primarno in sekundarno napetostjo. Omogoča, da se visoka sistemska napetost predstavi z nižjo sekundarno napetostjo, ki jo lahko obdelajo merilniki in releji.
Zakaj je razred točnosti pomemben?
Razred točnosti določa dovoljeno merilno napako pri določenih pogojih. Aplikacije za merjenje, spremljanje in zaščito imajo lahko različne zahteve, zato mora izbrani razred ustrezati predvideni funkciji.
Kaj je obremenitev v sekundarnem krogu?
Breme je obremenitev, povezana s sekundarnim navitjem. Vključuje naprave, kot so merilniki, zaščitni releji, pretvorniki, terminali in povezovalni kabli. Skupna obremenitev lahko vpliva na sekundarno zmogljivost in natančnost.
Zakaj ima lahko transformator več sekundarnih navitij?
Več sekundarnih navitij lahko ločenim vezjem omogoči izvajanje različnih funkcij. Na primer, eno navitje lahko služi merjenju, medtem ko drugo podpira zaščito ali drugo definirano aplikacijo.
Kakšna je razlika med suhomontažno in litoplastično gradnjo?
Oba se izogibata običajni tekoči izolaciji, vendar konstrukcija iz lite smole uporablja epoksi smolo za kapsuliranje izbranih komponent. To lahko ustvari zatesnjeno, mehansko stabilno strukturo z uporabno odpornostjo proti vlagi in kontaminaciji v primernih notranjih prostorih.
Kdaj je potrebna zunanja konfiguracija?
Zunanja konfiguracija se uporablja, ko je transformator nameščen na izpostavljeni lokaciji, kot je zunanja transformatorska postaja. Zasnova mora upoštevati dež, vlago, nihanje temperature, onesnaženje, izpostavljenost ultravijoličnemu sevanju in druge pogoje na lokaciji.
Ali se lahko isti transformator uporablja v zaprtih prostorih in na prostem?
Ni nujno. Električne vrednosti se lahko zdijo podobne, vendar se lahko ohišje, izolacija, površinska zaščita, okoljska odpornost in zahteve glede namestitve med notranjimi in zunanjimi namestitvami bistveno razlikujejo.
Kaj je kapacitivni napetostni transformator?
Kapacitivni napetostni transformator uporablja kapacitivno delitev napetosti skupaj s transformatorskim delom za pridobitev skaliranega napetostnega signala. Lahko se uporablja v ustreznih visokonapetostnih merilnih in zaščitnih aplikacijah in lahko podpira tudi določene komunikacijske funkcije, odvisno od zasnove.
Kaj je elektronski napetostni transformator?
Elektronski napetostni transformator ali senzor uporablja zaznavni element in elektronsko pretvorbo signala za zagotavljanje sorazmernega izhoda. Njegova specifikacija mora obravnavati senzorsko tehnologijo, izhodni vmesnik, natančnost, zahteve glede napajanja, okoljske pogoje in združljivost opreme na nižji stopnji.
Kako napetostni transformator podpira relejno zaščito?
Zaščitnim relejem zagotavlja skaliran napetostni signal. Odvisno od zaščitne sheme lahko rele uporabi ta signal za funkcije, kot so prenapetost, prenizka napetost, smerna logika, sinhronizacija ali drugi izračuni zaščite, specifični za aplikacijo.
Zakaj je sekundarna ozemljitev pomembna?
Določena sekundarna ozemljitev vzpostavi nadzorovano električno referenco in podpira varnost sekundarnega tokokroga. Natančna metoda ozemljitve mora slediti zasnovi opreme in veljavnim električnim zahtevam.
Zakaj bi lahko bila vključena visokonapetostna varovalka?
Varovalka lahko zagotovi primarno zaščito transformatorja in pomaga omejiti posledice nekaterih notranjih napak. Njegovo moč in koordinacijo je treba uskladiti s transformatorjem in okoliškim električnim omrežjem.
Katere tehnične podatke je treba preveriti pred naročilom?
Pomembne informacije vključujejo primarno napetost, sekundarno napetost, frekvenco, konfiguracijo faze, razporeditev ozemljitve, razred točnosti, obremenitev, konfiguracijo navitja, vrsto izolacije, mesto namestitve, mere, razporeditev sponk, zahteve glede zaščite in veljavne zahteve za testiranje.
Ali je mogoče napetostni transformator prilagoditi za določen projekt stikalne naprave?
Konfiguracije, specifične za projekt, lahko vključujejo napetostno razmerje, razporeditev sekundarnega navitja, montažne mere, konfiguracijo sponk, izolacijsko konstrukcijo, integracijo varovalk in druge opredeljene tehnične zahteve. Prilagojene načrte je treba nadzorovati z odobrenimi risbami in tehničnimi specifikacijami.
Zakaj bi morali biti transformator in rele ali merilnik navedeni skupaj?
Sekundarna naprava ustvarja del dejanske obremenitve transformatorja in določa zahtevane karakteristike signala. Usklajevanje transformatorja s priključenim merilnikom ali relejem pomaga zagotoviti, da so razmerje, natančnost, obremenitev in pogoji ožičenja ustrezni za celotno merilno verigo.
Kako lahko boljše merjenje napetosti okrepi zaščito elektroenergetskega sistema?
Zanesljive informacije o napetosti so eden od temeljev sodobne električne zaščite in nadzora. Operaterji morajo vedeti, kaj se dogaja v primarnem omrežju, števci potrebujejo stabilne merilne signale, zaščitni releji pa potrebujejo zanesljive električne vhode, ko sprejemajo odločitve o nenormalnih razmerah.
Tehnologija instrumentalnih transformatorjev ustvarja most med temi zahtevami in visokonapetostnim električnim sistemom. Z zagotavljanjem sorazmernega sekundarnega signala in električne ločitve oprema omogoča, da merilne in zaščitne naprave delujejo z obvladljivo napetostjo, medtem ko ostanejo funkcionalno povezane s primarnim omrežjem.
Izbirni postopek se mora začeti z dejansko prijavo. Primarna napetost, sekundarna napetost, frekvenca, fazna konfiguracija, razporeditev ozemljitve, natančnost, obremenitev, število navitij, izolacija, okolje namestitve, zaščita in fizične dimenzije morajo biti definirane, preden je izdelek dokončan.
Pomembna je tudi izbira tehnologije. Elektromagnetni sistemi so še vedno široko uporabni za merjenje in zaščito srednje napetosti. Kapacitivne zasnove lahko zagotovijo ustrezne rešitve za nekatere visokonapetostne aplikacije, medtem ko lahko tehnologije elektronskega zaznavanja podpirajo vse bolj digitalne električne arhitekture.
Enako skrbno je treba upoštevati okoljske in mehanske pogoje. Notranja oprema lahko deluje v nadzorovanem okolju stikalnih naprav, medtem ko se morajo zunanje enote spopadati z vremenom, onesnaženjem, nihanjem temperature in izpostavljenostjo ultravijoličnemu sevanju.
Za proizvajalce in projektne skupine je natančna dokumentacija prav tako pomembna kot sama strojna oprema. Dimenzijske risbe, diagrami navitij, podatki na imenski tablici, identifikacija sponk, podrobnosti o izolaciji, informacije o testiranju in navodila za namestitev omogočajo pravilno integracijo transformatorja v končni električni sistem.
Navsezadnje pravilno določenoNapetostni transformatorje več kot merilna komponenta. Je vmesnik med primarnim električnim omrežjem in sistemi za merjenje, zaščito, spremljanje in krmiljenje, ki skrbijo za opazovanje in upravljanje sodobne električne infrastrukture.
Potrebujete rešitev za merjenje napetosti za vaš elektroenergetski sistem?
Comewillpodpira rešitve za merjenje napetosti, specifične za aplikacijo, ki zajemajo notranje in zunanje konfiguracije, razporeditev navitij, izolacijske sisteme, zaščitne zahteve in prilagojene tehnične specifikacije. Za projektne zahteve in tehnične razprave,kontaktirajte nas.
