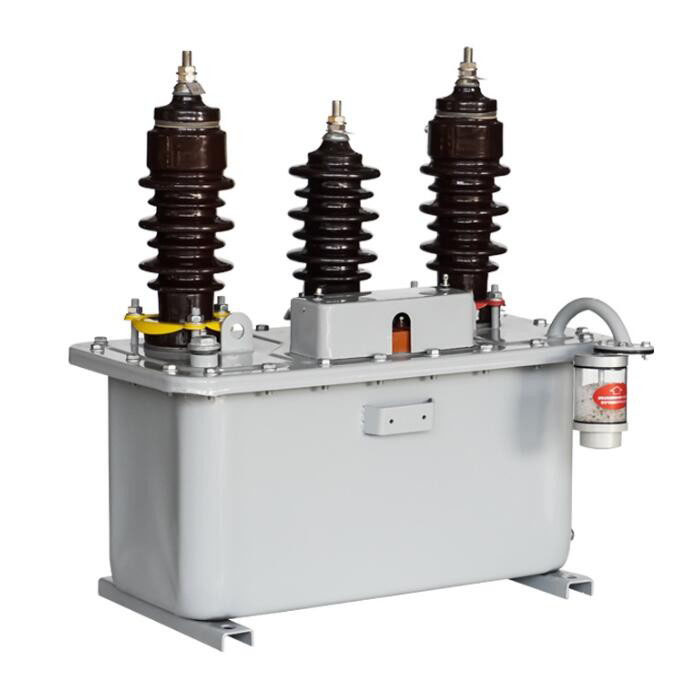

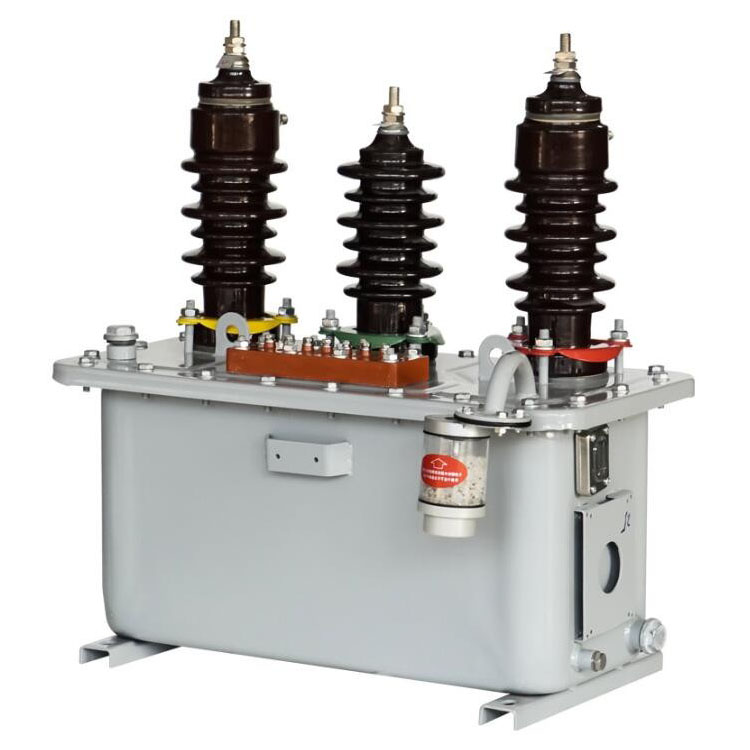

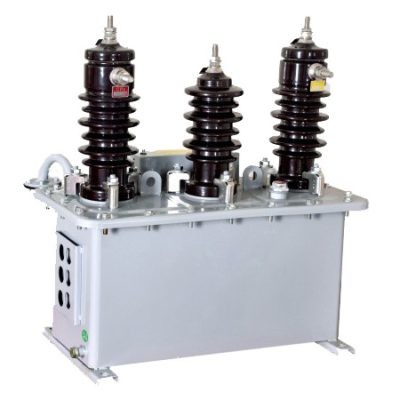

JLS-6/10 Zunanji oljni kombinirani transformator

Trajni zunanji oljni kombinirani transformator JLS-6/10 tovarne Comewill ni le izjemen, odporen proti vlagi, ampak ima tudi dobro zmogljivost: velika zmogljivost, majhna velikost, majhna teža, udoben transport in namestitev. Ožičenje uporablja trifazni tip V/V, ki lahko natančno meri tok, napetost in izračuna električno energijo ter lahko prenese tudi zapletene zunanje delovne pogoje.

Primeren za tokokroge AC 50–60 Hz z največjo nazivno napetostjo 10 kV, zunanji oljni kombinirani transformator JLS-6/10 lahko zadosti potrebam zunanjega merjenja tako podeželskih kot industrijskih postaj. Opremiti ga je mogoče tudi z merilniki moči in jalove energije glede na potrebe nabave, kar je uporabniku veliko bolj prijazno kot tradicionalni oljni transformatorji. Vsekakor je prava izbira za zamenjavo stare opreme.

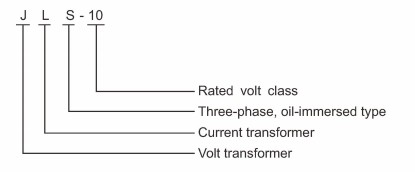

Oznaka tipa

Gradnja

Merilna omarica zunanjega oljnega kombiniranega transformatorja JLS-6/10 ima modularno zasnovo, ki vključuje dva enofazna napetostna transformatorja (PT) in dva tokovna transformatorja (CT). Tako PT kot CT sta elektromagnetni strukturi, pritrjeni na plošče rezervoarja za gorivo s sorniki, s kompaktno in trdno celotno postavitvijo.
Rezervoar za gorivo ima kvadratno obliko z dobrim tesnjenjem. Pokrov škatle in ohišje škatle sta povezana z vijaki, da zagotovite tesnjenje. Na pokrovu škatle sta dva dvižna obroča za enostavno dviganje in transport opreme. Stranski del rezervoarja za gorivo je opremljen s ključnimi komponentami, kot so merilnik nivoja olja, ozemljitveni vijak in ventil za izpust olja, ki olajšajo vsakodnevno spremljanje delovanja, zaščito pred ozemljitvijo in vzdrževanje izpusta olja.
Ta konstrukcijska zasnova v celoti upošteva okolje uporabe na prostem, kar zagotavlja stabilno in zanesljivo delovanje opreme v različnih težkih pogojih.

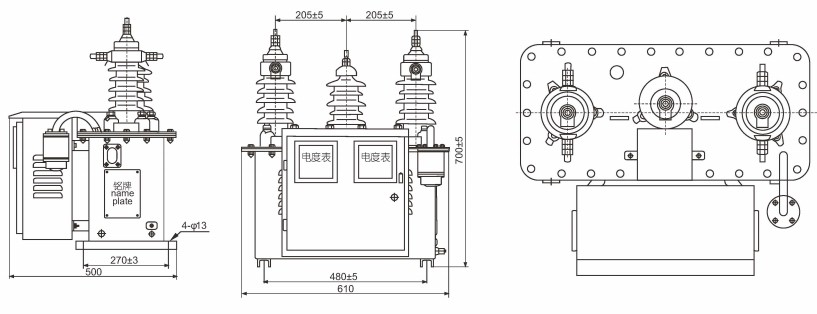

Načrt in dimenzije namestitve

Splošne dimenzije: JLS-6kV, 10kV (razred 0,2, razred 0,2S), primerno za uporabo v napetostnih sistemih 6KV in 10KV.

Varnostni ukrepi: Pregled pred delovanjem

Pred zagonom zunanjih oljnih kombiniranih transformatorjev JLS-6 in JLS-10 je potrebno odstraniti zamašitev prezračevalnih odprtin na vmesni gumi na sredini vlagoodporne naprave. Prezračevalna odprtina mora biti neovirana, sicer bo to vplivalo na normalno delovanje opreme.
Ta korak je nujen element pregleda, preden se oprema začne uporabljati, priporočljivo pa je, da se osredotočite na potrditev med prevzemom na kraju samem.

Ob naročilu navedite naslednje:

Če želite kupiti oljne kombinirane transformatorje JLS-6/10 za uporabo na prostem pri podjetju Welcome (Wenzhou) Electric Co., Ltd. in jih narediti enostavne za uporabo ter združljive z vašim sistemom, je treba upoštevati več ključnih točk:
Ujemanje parametrov mora biti natančno
Transformacijsko razmerje: Kakšna so specifična napetostna in tokovna transformacijska razmerja CT (tokovni transformator) in PT (napetostni transformator), ki jih potrebujete? Dajte nam ti dve številki, da zagotovimo, da sta usklajeni z vašim električnim omrežjem.
Natančnost: Kakšno raven natančnosti želite (na primer 0,2 ali 0,2S)? Obstajajo tudi parametri za sekundarni izhod, ki morajo ustrezati vašim merilnim zahtevam.
Okolje: Kakšne so zahteve glede stopnje izolacije opreme? Poznati moramo delovno okolje na lokaciji, kot so temperatura, nadmorska višina in prisotnost jedkih plinov, da lahko tam »zdrži«.
Kakovost in certificiranje morata biti zanesljiva
Poglejte blagovno znamko in kvalifikacije: izberite močno in ugledno blagovno znamko, kot je Welcome (Wenzhou) Electric Co., Ltd. Preverite, ali je izdelek uspešno opravil testiranje dostopa do omrežja pri avtoritativnih institucijah, kot sta State Grid in Southern Power Grid.
Osredotočite se na osnovne komponente: Razumejte materiale in postopke osnovnih komponent, kot so železno jedro, navitje in rezervoar za olje transformatorjev. Visokokakovostni izdelki običajno uporabljajo trdne materiale in vrhunsko izdelavo.
Namestitev in vzdrževanje morata biti priročna
Priročnost namestitve: upoštevajte velikost in težo opreme ter pogoje namestitve na mestu (kot je nosilnost električnih stebrov in prostor za namestitev). Razdeljena zasnova serije JLS je običajno primernejša za namestitev in vzdrževanje na kraju samem.
Ali je vzdrževanje priročno: Vprašajte, ali je vzdrževanje komponent, kot so varovalke in ozemljitveni vijaki, priročno. Dobro oblikovan izdelek je mogoče vzdrževati s pol manj truda.
Poprodajne storitve morajo biti zagotovljene
Garancijska doba mora biti jasna: razumeti garancijsko dobo in obseg izdelka. Prepričan proizvajalec bo zagotovil daljšo garancijsko dobo.
Tehnična podpora mora biti vzpostavljena: izberite dobavitelje, ki lahko zagotovijo pravočasno tehnično podporo in storitve na kraju samem. Ko pride do težave z zunanjo opremo, je hitrost odziva ključnega pomena.
