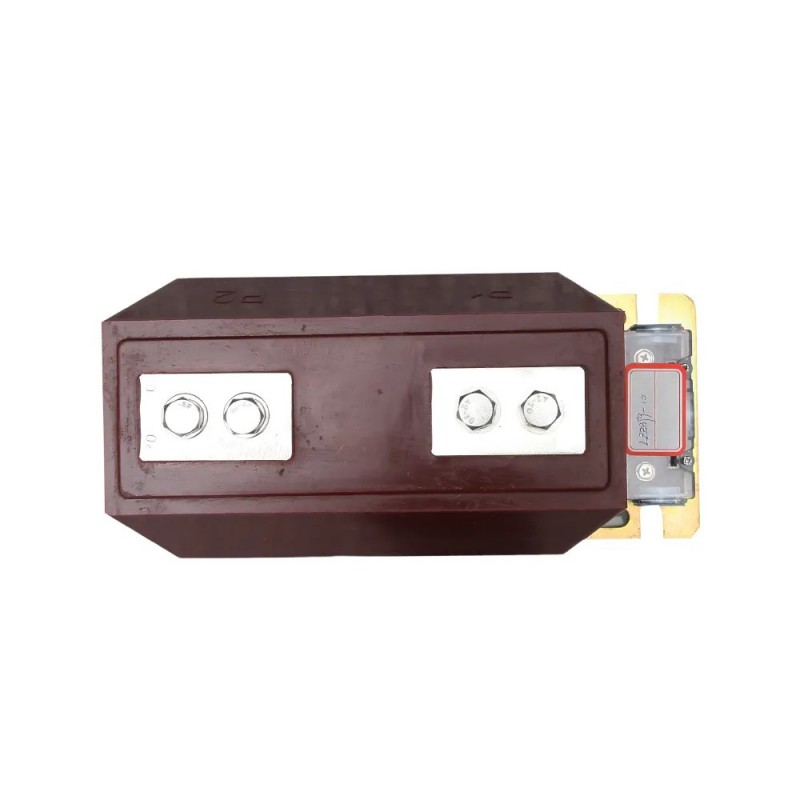

LZZBJ 9-10A tokovni transformator

Comewill je eden od uglednih proizvajalcev, proizvajalcev in izvoznikov tokovnih transformatorjev LZZBJ 9-10A, ki ima integrirano zaprto lito izolacijsko strukturo stebra. Posebej je zasnovan za merjenje toka in električne energije ter za uporabo relejne zaščite v izmeničnih tokokrogih z nazivno frekvenco 50 Hz in nazivno napetostjo 10 kV.

Pošlji povpraševanje

Opis izdelka

Kot profesionalni proizvajalec na Kitajskem vam Comewill želi zagotoviti visokokakovostno zmogljivost tokovnega transformatorja LZZBJ 9-10A, ki je v skladu s standardi IEC in standardom GB1208-2006 za tokovne transformatorje.
Nazivna stopnja izolacije: 12/42/75kV
Faktor moči obremenitve: cosΦ=0,8 (zaostajanje)
Nazivna frekvenca: 50Hz
Nazivni sekundarni tok: 5A, 1A
Raven delne izpraznitve: Izpolnjuje zahteve standarda GB5583-85, pri čemer delna izpraznitev ne presega 20 pC.

Ključne značilnosti

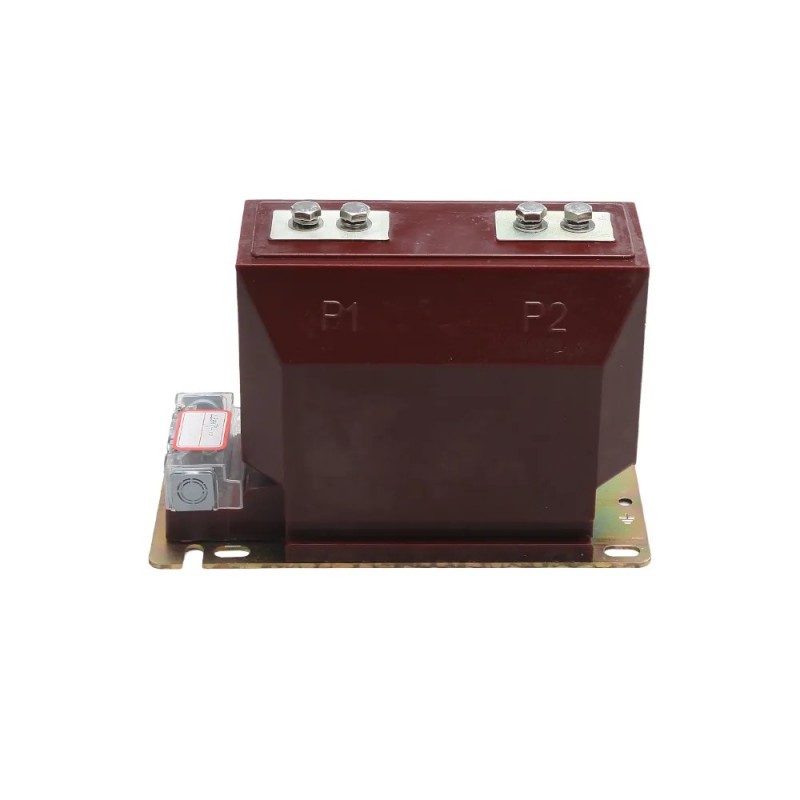

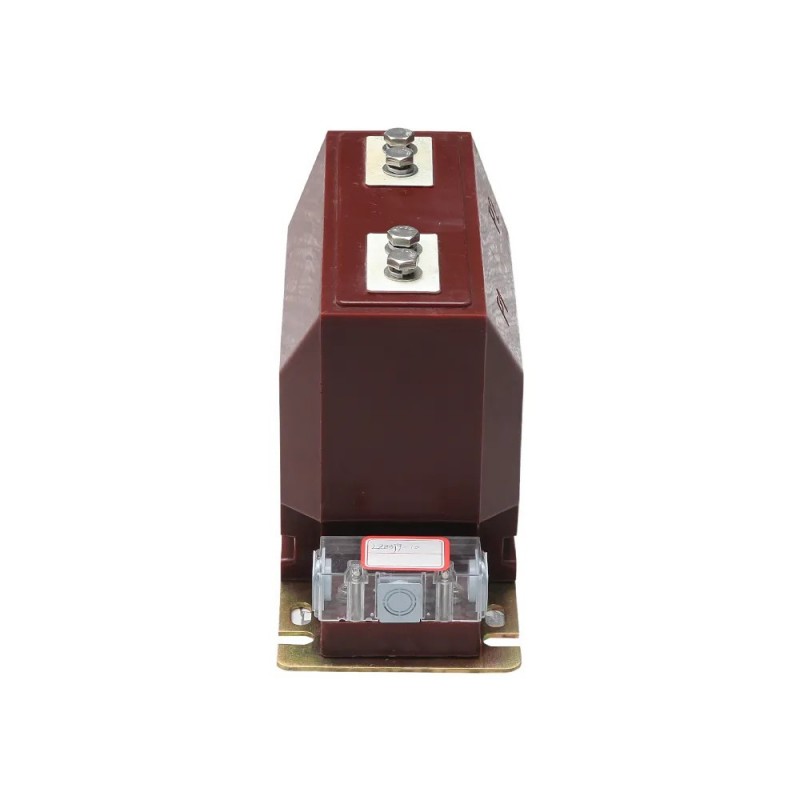

Ta tokovni transformator LZZBJ 9-10A ima strukturo tipa stebra. Odlikuje ga popolnoma zaprta litina iz epoksidne smole, ki nudi odlično odpornost proti onesnaženju in vlagi ter je primerna tudi za tropske regije.
Transformator ne zahteva posebnega vzdrževanja, le redno čiščenje površinskega prahu.
S popolnoma zaprtim vlivanjem epoksi smole se tokovni transformator ponaša s kompaktno velikostjo in zanesljivo kakovostjo. Prilagodljiv je na vsako mesto namestitve in se lahko montira v katero koli smer.

Specifikacija

Vrsta	LZZBJ9-10C1							LZZBJ9-10C2
	Razred točnosti	Nazivna sekundarna moč				1 sekundni toplotni tok	Dinamični tok	Razred točnosti	Nazivna sekundarna moč				1 sekundni toplotni tok	Dinamični tok
		0,2/0,2S	0,5/0,5S	10P10	10P15				0,2/0,2S	0,5/0,5S	10P10	10P15
5	0,2S/10P ,0,2/10P ,0,2S/0,5 ,0,2/0,5 ,0,5S/10P ,0,5/10P	10	10	15	10	2	5	0,2S/10P ,0,2/10P ,0,2S/0,5 ,0,2/0,5 ,0,5S/10P ,0,5/10P	10	20	20	20	0.5	1.25
10						4	10						1	2.5
15						6	15						1.5	3.75
20						8	20						2	5
30						12	30						3	7.5
40						16	40						4	10
50						20	50						5	12.5
75						32	60						7.5	18.75
100						45	112.5						21	52.5
150													31.5	80
200
300					15								45	112.5
400
500												15	63	130
600						63	130
800												20
1000										30
1200						80	160						80	160
1500									30	40		30	100	160
2000										60	30
2500
3000
3150

Vrsta	LZZBJ9-10C1				LZZBJ9-10C2
	Razred točnosti	Nazivna sekundarna moč	1 sekundni toplotni tok	Dinamični tok	Razred točnosti	Nazivna sekundarna moč	1 sekundni toplotni tok	Dinamični tok
	Razred točnosti	Nazivna sekundarna moč	1 sekundni toplotni tok	Dinamični tok	Razred točnosti	Nazivna sekundarna moč	1 sekundni toplotni tok	Dinamični tok
10-15-20	0,2S/0,2S/0,2S/10P10,0,2/ 0,2 /0,2/10P10,0,5/ 0,2/ 0,2/10P10, 0,5/0,5/0,5/10P10, 0,5S/0,5S/0,5S/10P10	10/10/15/15 , 10/10/15/15 ,10/10/15/15 ,10/10/15/15 ,10/10/15/15	2.7	4.5	0,2S/0,2S/0,2S/10P10,0,2/ 0,2 /0,2/10P10,0,5/ 0,2/ 0,2/10P10, 0,5/0,5/0,5/10P10, 0,5S/0,5S/0,5S/10P10	10/10/15/20,10/1	0.5	1.25
15-20-30			4.2	6.6		0/15/20,10/10/1	1	2.5
20-30-40			6	9		5/15,10/10/15/	1.5	3.75
30-40-50			9	11.5		20,10/10/15/20	2	5
40-50-75			11.3	16.5			3	7.5
50-75-100			16.8	22			4	10
75-100-150			24	33			5	12.5
100-150-200			33.6	45			7.5	18.75
150-200-300			45	63			21	52.5
200-300-400			45	80			31.5	80
300-400-500			45	100			45	112.5
400-500-600	0,5/0,2/0,2/10P10 ,0,5/0,5/0,5/10P10 ,0,2S/0,2S/0,2S/10P10 ,0,5S/0,5S/0,5S/10P10 ,0,5/0,2/0,2/10P10	15/15/20/25 , 15/15/20/25 ,15/15/20/25 ,15/15/20/25 ,15/15/20/25	80	130	0,5/0,2/0,2/10P10 ,0,5/0,5/0,5/10P10 ,0,2S/0,2S/0,2S/10P10 ,0,5S/0,5S/0,5S/10P10 ,0,5/0,2/0,2/10P10	15/15/20/30,1	63	130
500-600-800						5/15/20/30,15/15/	63	130
800-1000-1200						20/30,15/15/20/	80	160
1200-1500-2000						30,15/15/15/30	100	160
1500-2000-2500							100	160
2000-2500-3000							100	160

Vrsta	LZZBJ9-10C1		LZZBJ9-10C1		1 sekundni toplotni tok	Dinamični tok
Nazivni primarni tok	Razred točnosti in največja nazivna moč		Razred točnosti in največja nazivna moč
Nazivni primarni tok	Razred točnosti in največja nazivna moč		Razred točnosti in največja nazivna moč
5,10,15,20	0,2/0,5/10P10,0,5/0,5/10P10	10/20/10,20/20/1	0,2/0,5/10P10,0,5/0,5/10P10	10/20/10, 20/20/10	100Iln	205Iln
,30,40,50,75	,0,5/10P10/10P10	0,20/10/10	,0,5/10P10/10P10	,20/15/15

100	0,2/0,5/10P10, 0,5/0,5/10P1	10/20/10,20/20/1	0,2/0,5/10P10,0,5/0,5/10P10	10/20/10, 20/20/10	21	52.5
	0,0,5/10P10/10P10	0,20/10/10	,0,5/10P10/10P10	,20/15/15

150200	0,2/0,5/10P10,0,5/0,5/10P10	10/20/10,20/20/1	0,2/0,5/10P10, 0,5/0,5/10P1	10/20/10, 20/20/10	31.5	80
	,0,5/10P10/10P10	0,20/10/10	0,0,5/10P10/10P10	,20/15/20

300400	0,2/0,5/10P10,0,5/0,5/10P10	10/20/10,20/20/1	0,2/0,5/10P10, 0,5/0,5/10P1	10/20/10, 20/20/10	45	112.5
	,0,5/10P10/10P10	0,20/10/10	0,0,5/10P10/10P10	,20/15/20

500	0,2/0,5/10P10,0,5/0,5/10P10	10/20/10, 20/20/10	0,2/0,5/10P10, 0,5/0,5/10P1	10/20/15, 20/20/15	63	130
	,0,5/10P10/10P10	,20/10/10	0,0,5/10P10/10P10	,20/15/25

600	0,2/0,5/10P10, 0,5/0,5/10P1	10/20/15,20/20/1	0,2/0,5/10P10, 0,5/0,5/10P1	10/20/20, 20/20/20	63	160
	0,0,5/10P10/10P10	5,20/10/10	0,0,5/10P10/10P10	,20/15/20

800	0,2/0,5/10P10,0,5/0,5/10P10	10/20/15, 20/20/15	0,2/0,5/10P10, 0,5/0,5/10P1	10/20/20, 20/20/20	63	160
	,0,5/10P10/10P10	,20/10/15	0,0,5/10P10/10P10	,20/15/20

1000 1200	0,2/0,5/10P10,0,5/0,5/10P10	10/30/15,30/30/15	0,2/0,5/10P10, 0,5/0,5/10P1	10/30/20, 20/30/20	80	160
	,0,5/10P10/10P10	,30/10/15	0,0,5/10P10/10P10	,30/15/20

1500, 1600	0,2/0,5/10P10,0,5/0,5/10P10	20/30/15,30/30/15	0,2/0,5/5P15,0,5/0,5/10P1	30/40/20, 40/40/20	100	160
	,0,5/10P10/10P10	,30/10/15	5,0,5/5P10/5P15	,40/15/15

2000	0,2/0,5/10P10,0,5/0,5/10P10	20/30/15,30/30/15	0,2/0,5/5P15,0,5/0,5/10P1	30/60/30,60/60/60	100	160
	,0,5/10P10/10P10	,30/10/15	5,0,5/5P10/5P15	,60/20/20

2500	0,2/0,5/10P10,0,5/0,5/10P10	20/30/20,30/30/20	0,2/0,5/5P15,0,5/0,5/10P1	30/60/30,60/60/3	100	160
2500	,0,5/10P10/10P10	,30/10/15	5,0,5/5P10/5P15	0,60/20/20	100	160
3000 ,3150			0,2/0,5/5P15,0,5/0,5/10P1	30/60/20,60/60/2	100	160
3000 ,3150			5,0,5/5P10/5P15	0,60/15/15	100	160

Vrsta	Nazivni primarni tok	Razred točnosti	Nazivna moč			1 sekundni toplotni tok	Dinamični tok
			0.2	0.5	10P
LZZBJ9-10C5	5-300	0,2/0,5,0,2/10P20,0,5/10P20	20	40	40	0.5	1.25
	400					1	2.5
	500					1.5	3.75
	600	0,2/0,5,0,2/10P25,0,5/10P25	20	40	40	2	5
	800					3	7.5
	1000					4	10
	1200	0,2/0,5,0,2/10P30,0,5/10P30	40	40	40	5	12.5
	1250
	1500					7.5	18.75
	1600
	2000					21	52.5
	2500					31.5	80
	3000					31.5	80
	3150
