Vakuumski odklopniki (VCB)so postali zlati standard za srednjenapetostno zaščito, saj ponujajo hitro gašenje obloka, nič emisij toplogrednih plinov in minimalno vzdrževanje. Ta obsežen vodnik odgovarja na kritična vprašanja: Kako delujejo VCB? Katere so njihove glavne komponente? Kakšni so v primerjavi z vakuumskimi kontaktorji? In zakaj so prednostna tehnologija za javne službe, industrijo in obnovljive vire? Z vpogledi vodilnega proizvajalcaComewill, ta članek opremi inženirje in kupce z znanjem za izbiro pravega VCB za njihovo uporabo.
Učinkovitost vakuumskega odklopnika je v uporabi visokega vakuuma – enega najboljših znanih električnih izolatorjev – za gašenje oblokov. Ko se kontakti VCB ločijo, se nastali oblok hitro ugasne, ker skoraj ni plinskih molekul, ki bi vzdrževale plazmo. Posledica tega je prekinitveni čas, krajši od polovice cikla valovne oblike izmeničnega toka, kar zmanjša energijo napake in zaščiti nadaljnjo opremo. Poleg tega so VCB-ji okoljsko boljši od odklopnikov SF₆, saj ne oddajajo toplogrednih plinov, zaradi česar so ključna tehnologija za trajnostna električna omrežja.
Delovanje aVCBlahko razdelimo na vrsto hitrih, natančnih korakov:
Ta celoten proces poteka v mikrosekundah, zaradi česar so VCB-ji izjemno hitri in zanesljivi tako za preklapljanje obremenitve kot za preklapljanje toka napake.
Visokokakovosten VCB je sklop več kritičnih komponent:
Medtem ko oba uporabljata vakuumske prekinjevalnike, imajo VCB in vakuumski kontaktorji različne namene. Spodnja tabela pojasnjuje ključne razlike.
| Funkcija | Vakuumski odklopnik (VCB) | Vakuumski kontaktor |
|---|---|---|
| Primarna vloga | Zaščita pred okvarnimi tokovi (kratkimi stiki) in redkimi preklopi. | Pogosto obratovalno preklapljanje bremen, kot so motorji in grelniki. |
| Razpon napetosti | 3 kV do 36 kV (do 40,5 kV za specializirane modele). | Do 15 kV, običajno 200 A do 630 A. |
| Tipične obremenitve | Transformatorji, generatorji, kondenzatorji, veliki motorji, razdelilniki. | Motorji, razsvetljava, ogrevalni krogi in oprema, ki se pogosto preklaplja. |
| Preklopna frekvenca | Redko (zaščita in izolacija). | Zelo pogosto (na tisoče operacij). |
| Ocena kratkega stika | Visok (običajno od 20 kA do 50 kA). | Nižje (do 10 kA). |
Vakuumski odklopniki ponujajo prepričljiv niz prednosti, zaradi katerih so najprimernejša izbira za srednjenapetostne aplikacije:
VCB so na voljo v več konfiguracijah, ki ustrezajo različnim okoljem in operativnim potrebam.

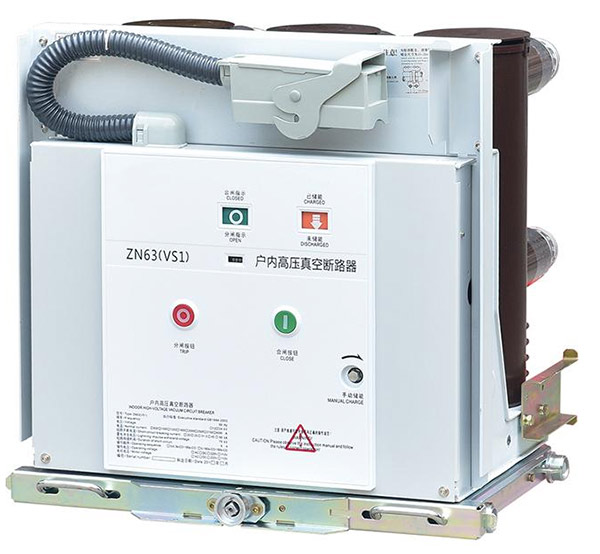

Kompaktne enote, zasnovane za vgradnjo v stikalne plošče v tovarnah, poslovnih zgradbah in notranjih transformatorskih postajah. Primeri vključujejo široko uporabljene fiksne in izvlečne vrste VS1-12.
Na vremenske vplive odporni modeli, zgrajeni za transformatorske postaje in prenosna omrežja, sposobni prenesti dež, veter in ekstremne temperature.
VCB so bistvenega pomena v širokem spektru panog in infrastrukture:
A1: Glavna razlika je medij za dušenje obloka – VCB-ji uporabljajo vakuum, medtem ko lomilke SF₆ uporabljajo plin pod pritiskom. VCB so bolj okolju prijazni (brez emisij toplogrednih plinov), imajo hitrejšo obnovitev dielektrika in zahtevajo manj vzdrževanja za srednjenapetostne aplikacije.
A2: Vakuumski prekinjevalec je zaprt za vse življenje, običajno zdrži 10–20 let v normalnih pogojih. Mehanska življenjska doba pogonskega mehanizma pogosto presega 30.000 operacij.
A3: Da, vendar so priporočljivi posebni kondenzatorski preklopni VCB z nadzorovanim preklopom, da se zmanjšajo predizklopi, zagonski tokovi in ponovni izklopi, kar zagotavlja dolgo življenjsko dobo kontaktov in stabilnost sistema.
A4: Redno vzdrževanje se osredotoča na delovni mehanizem, električne povezave in krmilna vezja – ne na sam vakuumski prekinjevalec. Tipične naloge vključujejo vizualni pregled, merjenje kontaktnega upora in preskuse mehanskega delovanja vsakih 3–5 let.
A5: Vsekakor. Zunanji VCB-ji so posebej zasnovani z ohišji, odpornimi na vremenske vplive, visokokakovostnimi izolatorji in protikorozijskimi obdelavami, da prenesejo težke okoljske razmere.
Vakuumski odklopniki so jasen zmagovalec za sodobno srednjenapetostno distribucijo električne energije, saj združujejo vrhunsko zmogljivost, odgovornost do okolja in dolgoročno zanesljivost. Ker industrija še naprej opušča SF₆, bo povpraševanje po visokokakovostnih VCB naraslo. Izbira zaupanja vrednega proizvajalca je ključnega pomena za zagotovitev, da vaša oprema zagotavlja dosledno delovanje in varnost.
Comewill, vodilna tovarna in dobavitelj s sedežem na Kitajskem, ponuja široko paleto notranjih, zunanjih in specializiranih VCB. Naši izdelki so natančno zasnovani, strogo testirani in na voljo tako za naročila na zalogi kot za veleprodajne projekte po meri. Če izberete Comewill, imate koristi od neposrednih tovarniških cen, tehničnega znanja in odzivne podpore strankam.
