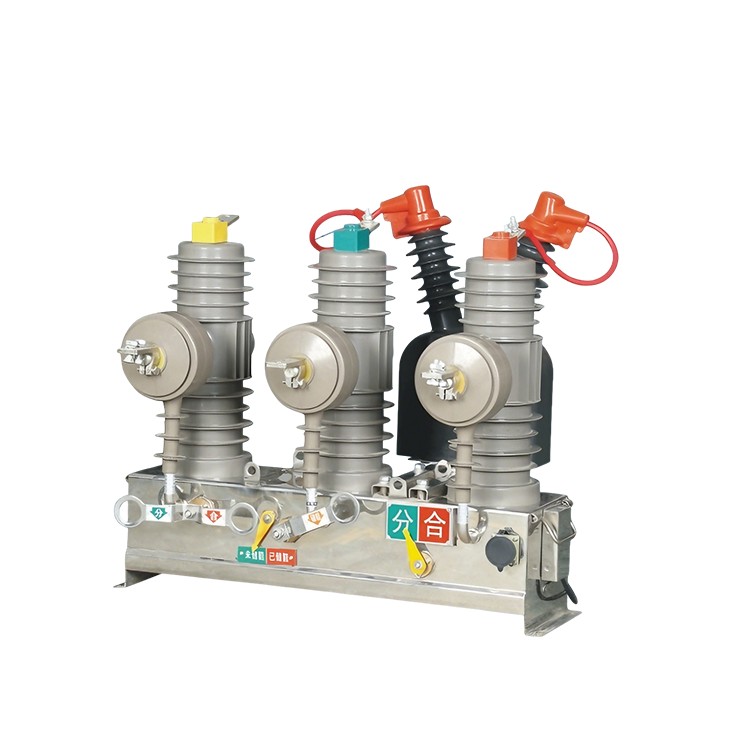

Kot profesionalni proizvajalec na Kitajskem bi vam Comewill rad ponudil visokokakovosten zunanji vakuumski odklopnik serije ZW43, ki je posebej primeren za scenarije z močnim onesnaženjem ali pogostim delovanjem, je še posebej zanesljiv za nadzor električnega omrežja in zaščito opreme.
Za standarde ni skrbi, saj so v celoti skladni z IEC62271-100, GB1984 (sorodni standardi za AC visokonapetostne odklopnike), kot tudi IEC60694, GB/T11022 (splošne tehnične zahteve za visokonapetostno stikalno in krmilno opremo).
Izjemno zanesljivo delovanje: Zunanji vakuumski odklopnik serije ZW43 po meri je izdelan s strukturo treh stebrov – vakuumska komora za gašenje obloka je povezana z delovnim mehanizmom prek izolirane vlečne palice. Brez tresočih delov, le enakomerno delovanje vsakič.
Trpežnost in proti kondenzaciji: uporabljamo tehnologijo APG za ulivanje komore za gašenje obloka, glavne prevodne zanke in izolacijske podpore v en kos iz epoksidne smole, nato pa ga prevlečemo s silikonsko gumo. Mehansko je močan in ne bo imel težav s kondenzacijo, tudi na vlažnih mestih.
Odličen vzmetni delovni mehanizem: stikalo je opremljeno z visoko zmogljivim vzmetnim mehanizmom – preprosta struktura, dolga mehanska življenjska doba. Izberete lahko ročni ali električni način za shranjevanje energije in odpiranje/zapiranje—super prilagodljivo.

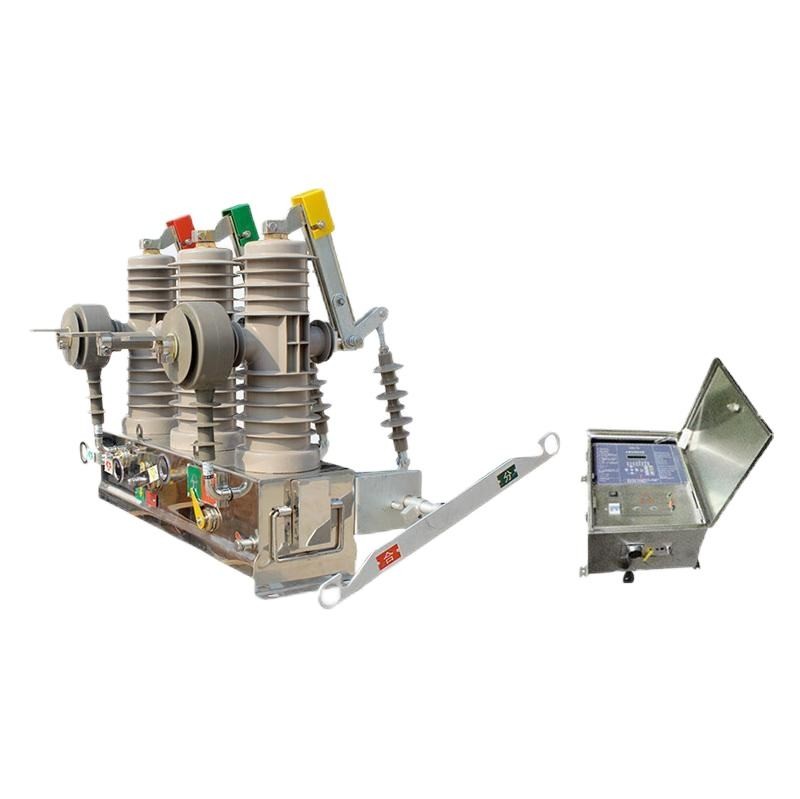

Izbirno integrirano izolacijsko stikalo: Če potrebujete izolacijsko stikalo, lahko dodamo zunanji vakuumski odklopnik serije ZW43. Ni vam treba posebej kupovati dodatnih delov.
Majhna, elegantna in enostavna za namestitev: je kompaktna, izgleda moderno in ne tehta veliko. Premikanje in namestitev na kraju samem je preprosta – ni potrebna težka oprema.
Deluje za avtomatizacijo in nenadzorovane razdelilne postaje: Stikalo je mogoče opremiti z vmesnikom za krmilni terminal. Popoln za avtomatizirana distribucijska omrežja in transformatorske postaje, ki ne potrebujejo nikogar na lokaciji 24/7.
| št. | Postavka | Enota | podatki | |
| 1 | Nazivna napetost | kV | 12 | |
| 2 | Nazivni tok | A | 630 | |
| 3 | Nazivna frekvenca | Hz | 50/60 | |
| 4 | Nazivni prekinitveni tok kratkega stika | kA | 20 | |
| 5 | Nazivni kratkotrajni tok (4s) | 20 | ||
| 6 | Nazivni maksimalni vzdržni tok (vrh) | 50 | ||
| 7 | Nazivni tok kratkega stika (vrh) | 50 | ||
| 8 | 1min P.F vzdržljiva napetost | Mokri test | kV | 34 |
| Faza na fazo, faza na zemljo | 42 | |||
| Čez odprte stike | 48 | |||
| 9 | Prenosna napetost impulza strele (vrh) | Faza na fazo, faza na zemljo | kV | 75 |
| Čez odprte stike | 85 | |||
| 10 | 1 min P.F vzdržljive napetosti za sekundarno zanko | kV | 2 | |
| 11 | Prekinitveni časi nazivnega toka | krat | 1000 | |
| 12 | Prekinitveni časi nazivnega kratkostičnega toka | 30 | ||
| 13 | Mehanska življenjska doba | 10000 | ||
| 14 | Hitrost odpiranja | m/s | 1,2±0,2 | |
| 15 | Hitrost zapiranja | 0,6±0,2 | ||
| 16 | Čas zapiranja | ms | 25~60 | |
| 17 | Odpiralni čas | 18~45 | ||
| 18 | Čas tesnega odboja stika | ≤2 | ||
| 19 | Nazivna moč motorja za shranjevanje energije | W | 40 | |
| 20 | Nesočasnost odpiranja/zapiranja treh faz | ms | ≤2 | |
| 21 | Upornost za vsako fazno prevodno zanko | Preklopite telo | μΩ | ≤80 |
| Odklopite rezilo | Enostranski≤120、dvostranski≤200 | |||
| 22 | Razmik med fazami | mm | 280±1,5 | |
| 23 | Neto teža | kg | 125 (enojni izolator)、150 (dvojni izolator) | |
