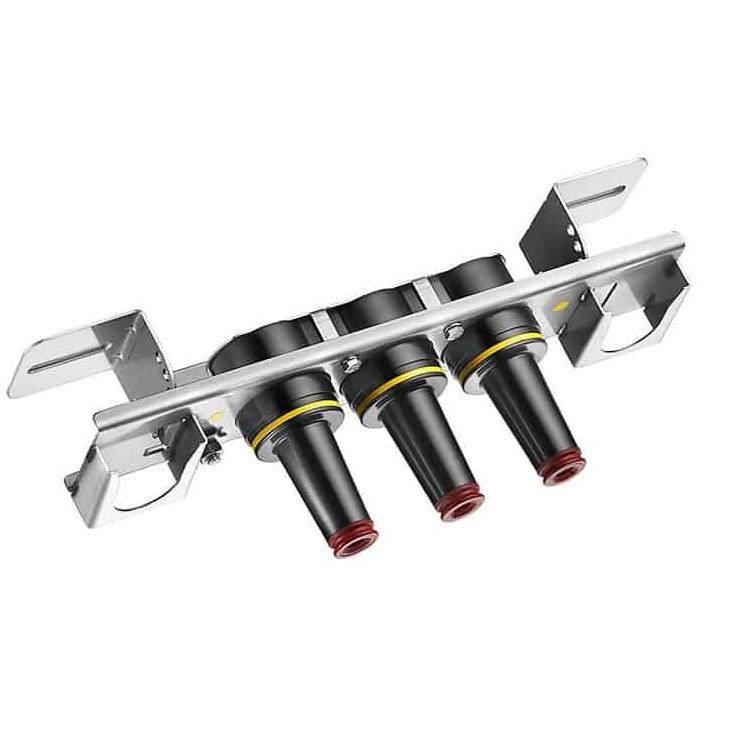

15KV 200A Loadbreakting Junctio

15KV 200A Loadbreak Junction tovarne Comewill ima popolnoma bakreno tokovno pot, ki zagotavlja zanesljivo in dosledno delovanje ne glede na pogoje.
Popolnoma izpolnjuje zahteve standarda IEEE 386 in je popolnoma zamenljiv s konkurenčnimi izdelki in drugimi komponentami, ki so prav tako skladne s standardom IEEE 386. Ko je nameščen z ustreznimi deli, ta obremenitveni spoj zagotavlja popolnoma zaščiteno povezavo, idealno za aplikacije obremenitve.

Kaj je 15KV 200A Loadbreak Junction?

15KV 200A Loadbreak Junction je srednjenapetostna kabelska povezovalna naprava, ki se uporablja v sistemih za distribucijo električne energije za varno povezovanje, razvejanje in sekcijo 15kV podzemnih kablov, hkrati pa omogoča delovanje obremenitve (preklop pod napetostjo). Običajno vključuje več vmesnikov 200 A (kot so 2, 3 ali 4 smeri), ki so interno povezani skupaj, kar omogoča prilagodljive konfiguracije zanke, odcepa ali spajanja. Izdelan po standardu IEEE 386 zagotavlja popolnoma zaščiteno, varno in zanesljivo delovanje v transformatorjih, stikalnih napravah in podzemnih trezorjih.

PROIZVODNI TESTI

Testi izvedeni v skladu s standardom IEEE/ANSI 386.
Najmanjša raven koronske napetosti – 11 kV
AC 1-minutna vzdržljivost – 34 kV

Testi, izvedeni v skladu z zahtevami proizvodnega procesa Chardon:
Fizični pregled
Periodična disekcija
Periodična rentgenska analiza

NAPETOSTI
Napetostni razred 15 kV
maks. Nazivna napetost med fazo 14,4 kV
maks. Nazivna napetost med fazo in zemljo 8,3 kV
AC 1 minuta vzdržljivosti 34 kV
DC 15-minutna vzdržljivost 53 kV
BIL in vrh polnega vala 95 kV
Najmanjša koronska napetost 11 kV
TRENUTNE OCENE
Neprekinjeno: 200 amperov rms
Preklop: 10 operacij pri 200 amperih rms pri 14,4 kV
Zapiranje napake: 10.000 amperov rms simetrično pri 14,4 kV za 0,17 s po 10 zaporednih uspešnih preklapljanjih
Kratek čas:
• 10.000 amperov rms simetrično za 0,17 s
• 3500 amperov rms simetrično za 3,0 s

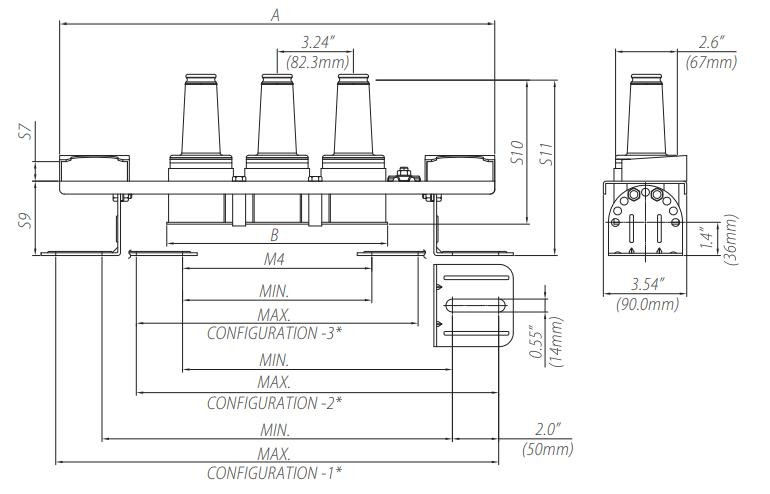

Spoj z informacijami o dimenzijah nosilca

Koraki delovanja Loadbreak

1. Vpenjalno palico varno pritrdite na vlečno uho.
2. Ne uporabljajte nikakršne vlečne sile - konektor le rahlo zavrtite v smeri urinega kazalca, da prekinete površinsko trenje med kolenom in pušo.
3. S hitrim in odločnim gibom izvlecite konektor naravnost iz puše. Poskrbite, da bo priključek oddaljen od katere koli ozemljitvene plošče.
4. Priključek namestite na ustrezno dodatno napravo v skladu z navodili za uporabo te dodatne opreme.
5. Z objemko namestite izolirano zaščitno kapico (z odtočno žico, povezano z ozemljitvijo sistema) na katero koli izpostavljeno pušo pod napetostjo.

pogosta vprašanja

Kaj je glavna funkcija 15KV 200A Loadbreak Junction?
Uporablja se za sekcijo, zanko, odcep ali spajanje srednjenapetostnih kablov, hkrati pa omogoča varno prekinitev obremenitve v distribucijskih sistemih pod napetostjo.
Ali je združljiv z drugimi znamkami?
Da, popolnoma je v skladu s standardom IEEE 386™, kar zagotavlja popolno zamenljivost z drugimi združljivimi sistemi ločljivih izoliranih priključkov.
Ali se lahko uporablja v podzemnih inštalacijah?
Vsekakor. Posebej je zasnovan za opremo, ki je nameščena na blazini, in aplikacije podzemnih trezorjev, kjer so vlaga, prah in prostorske omejitve pogosti.
Katere varnostne lastnosti nudi 15KV 200A Loadbreak Junction?
Ponuja popolnoma zaščiteno EPDM izolacijo, nadzorovano prekinitveno delovanje, visoko zmogljivost vzdržljivosti impulzov in stabilno zmogljivost prekinitve obloka za varno preklapljanje.
