Vakuumski odklopnik (VCB), kritična naprava v sodobni srednjenapetostni distribuciji električne energije. Raziskujemo temeljno fiziko ugasnitve obloka v vakuumu, seciramo glavne komponente – od vakuumskega prekinjevalnika do delovnega mehanizma – in predstavimo podrobno, praktično primerjavo s tehnologijo SF₆. Članek opisuje tudi ključna področja uporabe, izbirna merila in najboljše prakse vzdrževanja, ki temeljijo na načelih industrijskega inženiringa. Kot profesionalecProizvajalec in dobavitelj s sedežem na Kitajskem, Comewillzagotavlja visokokakovostne, prilagodljive rešitve VCB, ki združujejo zanesljivost, dolgo življenjsko dobo in okoljsko odgovornost za industrijske, komercialne in komunalne projekte po vsem svetu.

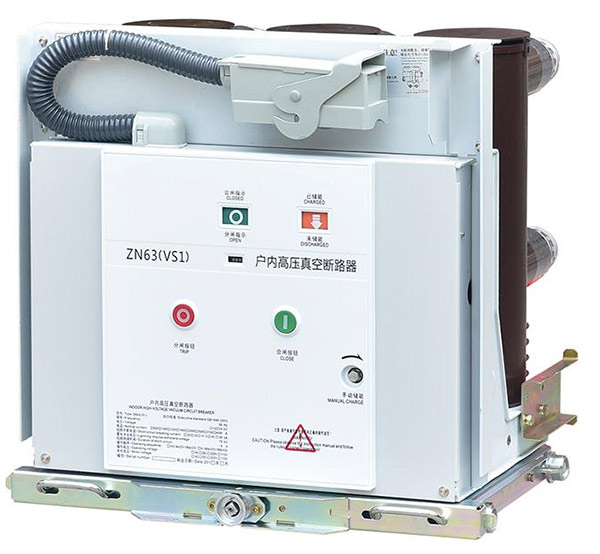

TheVakuumski odklopnik (VCB)je postal temelj zanesljive srednjenapetostne distribucije električne energije, ki služi kot primarna zaščitna naprava v transformatorskih postajah, industrijskih obratih in komercialnih objektih. Za razliko od starejših tehnologij, ki temeljijo na olju, zraku ali plinu SF₆, VCB uporablja okolje z visokim vakuumom za gašenje obloka, ki nastane, ko se kontakti ločijo med napako. Ta metoda nudi izrazite prednosti pri hitrosti preklopa, zanesljivosti delovanja in okoljski varnosti, zaradi česar je prednostna izbira za aplikacije od 3 kV do 36 kV.
Sodobna električna infrastruktura zahteva opremo, ki ne deluje samo pod obremenitvijo, ampak zahteva tudi minimalne posege v desetletjih delovanja. VCB-ji se soočajo s tem izzivom s svojimi doživljenjsko zaprtimi prekinjevalniki in robustnimi mehanskimi zasnovami, ki znatno skrajšajo vzdrževalne intervale v primerjavi z drugimi vrstami odklopnikov.Comewill, kot izkušen kitajski proizvajalec, je specializiran za proizvodnjo VCB-jev, ki so zasnovani tako, da zagotavljajo dosledno delovanje v širokem razponu pogojev delovanja, od tropske vlažnosti do industrijskih okolij, obremenjenih s prahom.
Ta članek ponuja izvirno tehnično perspektivo tehnologije VCB, pri čemer se osredotoča na inženirska načela, ki urejajo njeno delovanje, kritične komponente, ki zagotavljajo njeno dolgo življenjsko dobo, in praktične dejavnike, ki jih morajo inženirji upoštevati pri izbiri in določanju teh naprav za nove ali naknadne projekte.
V jedru vsakega VCB je temeljno fizikalno načelo: nezmožnost električnega obloka, da se obdrži v visokem vakuumu. Ko se kontakti odklopnika ločijo v pogojih napake, poskuša tok ohraniti pot skozi ionizirane kovinske pare. Ker pa je prekinjevalnik izpraznjen do tlaka pod 10⁻4 Pa, je povprečna prosta pot molekul izjemno dolga, razpoložljivi delci za ionizacijo pa redki.
Oblok, ki nastane, skoraj v celoti obstaja kot plazma kovinskih hlapov s kontaktnih površin. Ker tok naravno prehaja skozi ničlo v ciklu izmeničnega toka, se ta para skoraj v trenutku kondenzira na hladnejših kontaktnih površinah in okoliških ščitih obloka. Ta hitra kondenzacija - znana kotdielektrično okrevanje—preprečuje ponoven vžig obloka in učinkovito odpravlja napako v pol cikla. Celoten proces je čist, tih in povzroča minimalno erozijo kontakta, kar prispeva k visoki električni vzdržljivosti VCB, ki pogosto presega 5000 operacij pri polni obremenitvi.
Pomembno je, da zasnova vakuumskega prekinjevalnika zagotavlja, da oblok ostane koncentriran in razpršen, pri čemer se izogiba vročim točkam, ki bi lahko poškodovale keramično ovojnico. Uporaba posebnih kontaktnih geometrij, kot so aksialni ali radialni kontakti magnetnega polja, dodatno nadzoruje gibanje obloka in zagotavlja enakomerno obrabo, s čimer se podaljša funkcionalna življenjska doba prekinjevalca. To načelo ugasnitve obloka je tisto, zaradi česar so VCB izjemno primerni za pogosta preklopna opravila, kot je zagon motorja ali preklapljanje kondenzatorske baterije, kjer bi se druge tehnologije hitreje poslabšale.
Pri srednjenapetostnih aplikacijah je izbira med vakuumsko in SF₆ tehnologijo pogosta inženirska odločitev. Obe sta zreli tehnologiji, vendar se njune značilnosti različno ujemajo s prednostnimi nalogami projekta. Spodnja tabela ponuja izvirno, podrobno primerjavo, ki temelji na operativnih in okoljskih dejavnikih, brez zanašanja na podatke zunanjega prodajalca.
| Parameter | Vakuumski odklopnik (VCB) | Odklopnik SF6 |
|---|---|---|
| Srednja prekinitev | Vakuum (dielektrična trdnost ~10⁷ V/m) | Plin SF₆ pri tlaku (običajno 5–7 barov) |
| Tipični napetostni razred | 3 kV – 36 kV (primarna srednja napetost) | 3 kV – 800 kV+ (pokriva SN do EHV) |
| Vpliv na okolje | Brez emisij; brez učinka toplogrednih plinov | Visok GWP (23.500x CO₂); zahteva strogo ravnanje in recikliranje |
| Obrnite se na Erosion & Life | Nizka erozija; električna življenjska doba do 30 popolnih napak ali 5000+ preklopov | Zmerna erozija; produkti razgradnje plina zahtevajo upravljanje |
| Režim vzdrževanja | minimalno; prekinjevalci so zapečateni za vse življenje; samo mazanje mehanizma | Periodični pregledi gostote plina; spremljanje vlage in stranskih produktov |
| Delovni mehanizem | Vzmetni ali magnetni pogon – nizka poraba energije | Vzmetni, hidravlični ali pnevmatski – pogosto večja energija |
| Tipične prednosti | Pogosto menjavanje, malo vzdrževanja, okolju prijazen | Odličen za visokonapetostne, kompaktne instalacije, zmožnost visokega okvarnega toka |
Ta primerjava kaže, da so VCB še posebej močni v aplikacijah, kjer so kritični okoljska odgovornost, pogosto delovanje in nizki stroški življenjskega cikla. Za javna podjetja in industrijske uporabnike, ki iščejo trajnostno, visoko zmogljivo rešitev za srednjenapetostna omrežja, predstavljajo VCB prepričljivo tehnološko izbiro.Comewillproizvaja VCB-je, ki izkoriščajo te inherentne prednosti, in ponuja paleto izdelkov od 12 kV do 40,5 kV za notranjo in zunanjo uporabo.
VCB je sklop natančno izdelanih komponent, od katerih ima vsaka ključno vlogo pri zagotavljanju zanesljivega delovanja. Dva najbolj vitalna dela sta vakuumski prekinjevalec in pogonski mehanizem.
Vakuumski prekinjevalec je hermetično zaprt keramični valj, ki vsebuje fiksne in gibljive kontakte. Keramični material (pogosto aluminijev oksid) zagotavlja odlično dielektrično izolacijo in mehansko trdnost. V notranjosti kovinski meh povezuje gibljivi kontakt z zunanjo delovno palico, s čimer ohranja vakuumsko tesnilo, hkrati pa omogoča aksialno gibanje. Prefinjen zaščitni sistem obdaja kontakte, da kondenzira kovinsko paro in preprečuje njeno odlaganje na keramični notranji površini, s čimer ohranja celovitost izolacije skozi celotno življenjsko dobo naprave. Kontaktni material, običajno zlitina bakra in kroma, je izbran zaradi njegove odpornosti na varjenje in njegove sposobnosti vzdrževanja nizkega rezalnega toka, kar je pomembno za induktivno preklapljanje bremena.
Delovni mehanizem zagotavlja gibalno silo za odpiranje in zapiranje kontaktov na natančen in hiter način. Vzmetni mehanizmi so najpogostejši pri VCB zaradi njihove zanesljivosti in neodvisnosti od zunanjih virov energije med sprožitvijo. Energija je shranjena v zapiralni vzmeti (prek ročnega ali motoriziranega polnilnega sistema) in se sprosti, ko je prejet signal o izklopu. Ta zasnova s shranjeno energijo zagotavlja, da se odklopnik odpre z dosledno hitrostjo in silo, ne glede na krmilno napetost. Druge možnosti vključujejo magnetne aktuatorje, ki uporabljajo trajne magnete in tuljavo za zapah, kar ponuja preprostejšo mehansko zasnovo z manj gibljivimi deli. Comewill-ovi VCB-ji so opremljeni z robustnimi mehanizmi, kot je serija CT, zasnovanimi za tisoče operacij z minimalnimi prilagoditvami.
VCB-ji so razvrščeni glede na njihovo okolje namestitve in posebne operativne zahteve. Dve primarni vrsti sta:
Ključna področja uporabe vključujejo:
S širokim portfeljem,Comewilldobavlja VCB-je za uporabo v zaprtih prostorih in na prostem ter ponuja prilagoditev za izpolnjevanje posebnih zahtev strank in projektnih standardov.
Izbira pravega VCB za določen projekt zahteva temeljito oceno sistemskih parametrov in delovnih pogojev. Naslednja merila tvorijo osnovo za dobro odločitev o javnem naročilu:
S skrbnim vrednotenjem teh meril lahko inženirji in ekipe za nabavo določijo VCB, ki ne le izpolnjuje takojšnje tehnične zahteve, temveč zagotavlja tudi dolgoročno zanesljivost in stroškovno učinkovitost.Comewillzagotavlja podrobno tehnično podporo, ki strankam pomaga pri krmarjenju pri teh izbirah, in ponuja izdelke, ki so v skladu z glavnimi mednarodnimi standardi.
Glavna prednost je v njegovi zmožnosti, da ugasne oblok skoraj takoj po izničenju toka v vakuumu, kar zagotavlja hitro obnovitev dielektrika. Posledica tega so zelo kratki časi obloka, zmanjšana kontaktna erozija in minimalno vzdrževanje, zaradi česar je zelo zanesljiv za srednjenapetostne sisteme.
VCB so zasnovani predvsem za srednjenapetostne aplikacije, ki pokrivajo območje od približno 3 kV do 36 kV. Zaradi tega so standardna izbira za distribucijska omrežja in industrijske energetske sisteme.
VCB imajo pomembno okoljsko prednost, saj kot prekinitveni medij uporabljajo vakuum, ki nima učinka toplogrednih plinov. V nasprotju s tem ima plin SF₆ zelo visok potencial globalnega segrevanja (GWP) in zahteva skrbno ravnanje in postopke recikliranja ob koncu življenjske dobe.
Dve najbolj kritični komponenti sta vakuumski prekinjevalec (zatesnjeni kontakti) in pogonski mehanizem. Kontaktni material in oklop prekinitve določata električno življenjsko dobo, medtem ko zasnova mehanizma in kakovost materiala določata mehansko vzdržljivost.
Da, VCB so izjemno primerni za pogoste preklopne naloge, kot so zagon motorja, preklapljanje kondenzatorske baterije in nadzor obločne peči. Njihova robustna zasnova in nizka kontaktna erozija omogočata veliko število varnih operacij.
VCB zahtevajo zelo minimalno vzdrževanje. Primarne naloge vključujejo periodične preglede delovnega mehanizma glede pravilnega mazanja, preverjanje mehanskih indikatorjev in vizualni pregled prekinjevalnika glede znakov poškodb. Sami prekinjevalci so zaprti za vse življenje in v normalnih delovnih pogojih ne zahtevajo ponovnega polnjenja s plinom ali zamenjave kontaktov.
