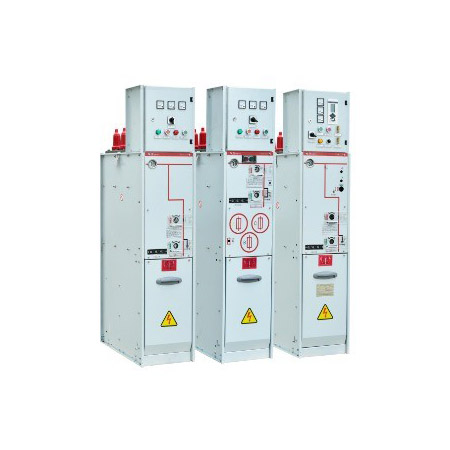

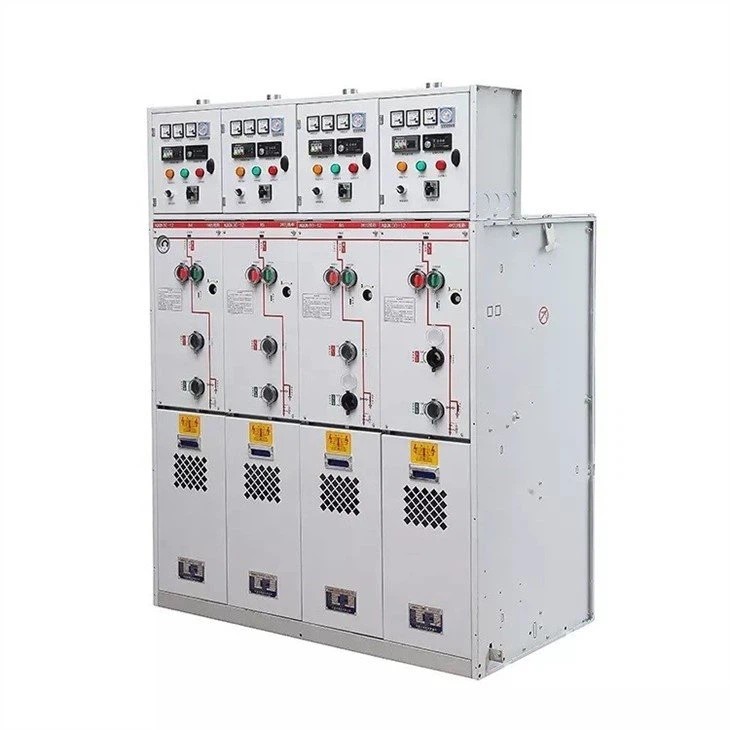

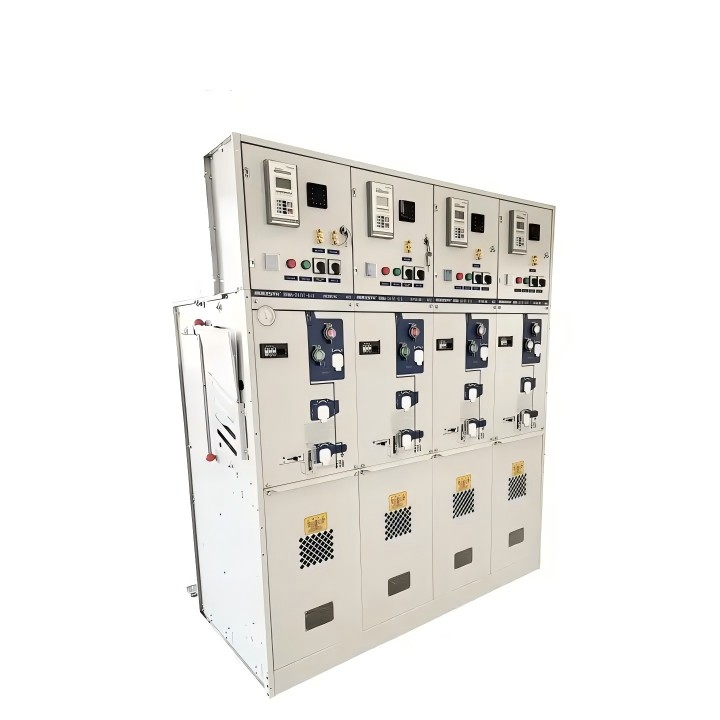

Iščete kakovostno 24kV obročno glavno enoto SF6 s plinom izolirano stikalno napravo? Tovarna Comewill ponuja vsestransko, modularno rešitev RMU. Z nazivno napetostjo do 24 kV in stopnjami uhajanja pod 0,25 ‰ naša stikalna naprava vključuje vakuumske/SF6 odklopnike in 3-postajna bremenska stikala.
Tehnologija robotskega laserskega varjenja: za razliko od ročnega varjenja, ki je nagnjeno k mikroskopskim razpokam, so naše "zračne blazine" SF6 (plinski rezervoarji) zatesnjene z natančno robotiko. To zagotavlja stopnjo puščanja ≤0,25‰ na leto, kar znatno presega standardne zahteve.
Dolga električna življenjska doba: Stikala za obremenitev: dosegajo raven E3, najvišjo stopnjo za pogoste preklope.
Odklopniki: dosegajo raven E2, kar zagotavlja robustno prekinitveno zmogljivost kratkega stika brez pogoste menjave kontaktov.
Odpornost na okolje: z oceno IP67 so primarne visokonapetostne komponente v celoti zaščitene pred prahom in začasno potopitvijo v vodo, zaradi česar je 24kV obročna glavna enota s plinom izolirana stikalna naprava SF6 popolna za vlažna obalna območja ali prašne industrijske obrate.
Varnost pri delovanju: Tlak plina je strogo omejen na 1,4 bara, zasnova obremenitvenega stikala s tremi postajami pa zagotavlja jasno pozicioniranje "zaprto-odprto-ozemljitev", ki je v celoti potrjeno s poročili o preskusih tipa.
* Glavna enota z izolacijskim obročem SF6
*Notranja srednjenapetostna distribucijska stikalna naprava
*Nazivna napetost: 3,3kV, 6kV, 10kV, 11kV, 12,5kV, 13,8kV, 15kV, 17kV, 22kV, 24kV, 33kV, 36kV, 40,5kV.
* Stoječa na tleh
*Letna stopnja uhajanja ≤0,25‰ na leto
* Tlak plina SF6 pri 20 ℃ je 0,4 bara (relativni tlak)
*Standard: IEC, ANSI, GB
| Nazivna napetost | kV | 12 | 17,5 | 24 | 36 |
| Prenosna napetost električne frekvence | kV | 281) | 38 | 50 | 70 |
| Impulzna vzdržljiva napetost | kV | 95 | 95 | 125 | 170 |
| Nazivni normalni tok | A | 630 | 630 | 630 | 630 |
| Prekinitvene zmogljivosti: |
|
|
|
|
|
| – aktivna obremenitev | A | 630 | 630 | 630 | 630 |
| – zaprta zanka | A | 650 | 650 | 650 | 630 |
| – kabel za polnjenje brez obremenitve | A | 140 | 140 | 140 | 20 |
| – zemeljska napaka | A | 205 | 160 | 160 | 60 |
| – polnjenje protizemeljskega kabla | A | 117 | 91 | 91 | 35 |
| Zmogljivost za izdelavo | kA | 62.5 | 52.5 | 52.5 | 50 |
| Kratkotrajni tok 3 sek. | kA | 25 | 21 | 21 | 20 |
| Število mehanskih operacij | 1000 zapri/odpri priročnik | ||||
| Ozemljitveno stikalo | |||||
| Nazivna napetost | kV | 12 | 17,5 | 24 | 36 |
| Prenosna napetost električne frekvence | kV | 281) | 38 | 50 | 70 |
| Impulzna vzdržljiva napetost | kV | 95 | 95 | 125 | 170 |
| Zmogljivost za izdelavo | kA | 62.5 | 50 | 50 | 50 |
| Kratkotrajni tok 3 sek. | kA | 25 | 21 | 21 | 20 |
| Število mehanskih operacij | 1000 zapri/odpri priročnik | ||||
Na voljo z vzdržljivo napetostjo 42 kV
| Odklopno stikalo | |||||
| Nazivna napetost | kV | 12 | 17,5 | 24 | 36 |
| Prenosna napetost električne frekvence | kV | 282) | 38 | 50 | 70 |
| Impulzna vzdržljiva napetost | kV | 95 | 95 | 125 | 170 |
| Nazivni normalni tok | A | 200 | 200 | 200 | 630 |
| Prekinitvene zmogljivosti: |
|
|
|
|
|
| – transformator brez obremenitve | A | 20 | 20 | 20 | 630 |
| Zmogljivost za izdelavo | kA | 1) | 1) | 1) | 50 |
| Število mehanskih operacij | 1000 zapri/odpri priročnik | ||||
| Ozemljitveno stikalo | |||||
| Nazivna napetost | kV | 12 | 17,5 | 24 | 36 |
| Prenosna napetost električne frekvence | kV | 282) | 38 | 50 | 70 |
| Impulzna vzdržljiva napetost | kV | 95 | 95 | 125 | 170 |
| Zmogljivost za izdelavo | kA | 12.5 | 12.5 | 12.5 | 50 |
| Kratkotrajni tok 1 sek. | kA | 5 | 5 | 5 | 20 |
| Število mehanskih operacij | 1000 zapri/odpri priročnik | ||||
1) Omejeno z visokonapetostnimi talilnimi vložki
2) Na voljo z zdržljivo napetostjo 42kV močnostne frekvence
| Odklopno stikalo | |||||
| Nazivna napetost | kV | 12 | 17,5 | 24 | 36 |
| Prenosna napetost električne frekvence | kV | 281) | 38 | 50 | 70 |
| Impulzna vzdržljiva napetost | kV | 95 | 95 | 125 | 170 |
| Nazivni normalni tok | A | 200/6302) | |||
| Prekinitvene zmogljivosti: |
|
|
|
|
|
| – prekinitveni tok kratkega stika | kA | 21 | 16 | 16 | 20 |
| Zmogljivost za izdelavo | kA | 52.5 | 40 | 40 | 50 |
| Kratkotrajni tok 3 sek. 3) | kA | 21 | 16 | 16 | 20 |
| Število mehanskih operacij | 2000 zapri / odpri priročnik | ||||
| Zaporedje delovanja | O – 3 min – CO – 3 min – CO | ||||
| Ozemljitveno stikalo navzdol | |||||
| Nazivna napetost | kV | 12 | 17,5 | 24 | 36 |
| Prenosna napetost električne frekvence | kV | 281) | 38 | 50 | 70 |
| Impulzna vzdržljiva napetost | kV | 95 | 95 | 125 | 170 |
| Zmogljivost za izdelavo | kA | 52.5 | 40 | 40 | 50 |
| Kratkotrajni tok 3 sek. | kA | 21 | 16 | 16 | 20 |
| Število mehanskih operacij | 1000 zapri/odpri priročnik | ||||
1) Na voljo z zdržljivo napetostjo 42kV močnostne frekvence
2) Odvisno od vrste uporabljene puše
3) Vmesnik A – 12,5kA/1s, vmesnik B – 16kA/1s
V1: Kakšna je največja nazivna napetost za vašo serijo RMU?
O: Medtem ko je naš vodilni model 24 kV enota, naš obseg pokriva 3,3 kV do 40,5 kV, da izpolnimo različne zahteve mednarodnega omrežja.
V2: Ali lahko izbiram med vakuumskimi in SF6 odklopniki?
O: Da. V naši "V" omari ponujamo obe možnosti. Pogosto imajo prednost vakuumske lomilke zaradi nizkega vzdrževanja, medtem ko so SF6 lomilke na voljo glede na specifično obremenitev in okoljske potrebe.
V3: Kako zagotovite, da tlak plina ostane varen?
O: Uporabljamo relativni tlak 0,4 bara (pri 20 °C) in največjo mejo 1,4 bara. Vsaka enota vključuje manometer s pomožnimi kontakti za daljinsko spremljanje in alarme.
V4: Ali je oprema primerna za težka zunanja okolja?
O: Da. Medtem ko je RMU zasnovan za uporabo v zaprtih prostorih, ima jedrni rezervoar SF6 oceno IP67. Če je nameščen v ustreznem zunanjem kiosku (kompaktna podpostaja), uspeva na območjih z visoko vlažnostjo ali visoko onesnaženostjo.
