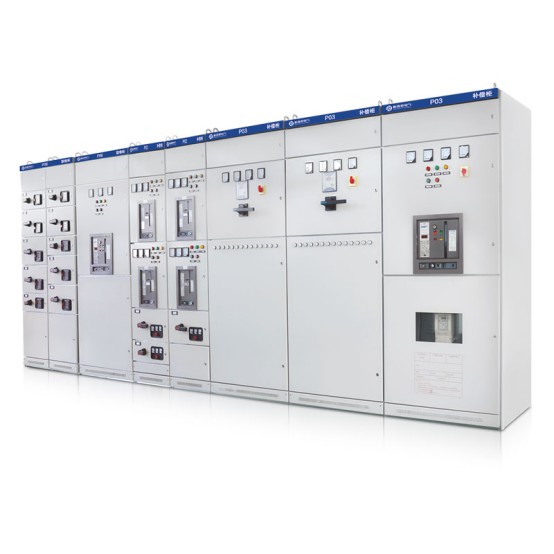

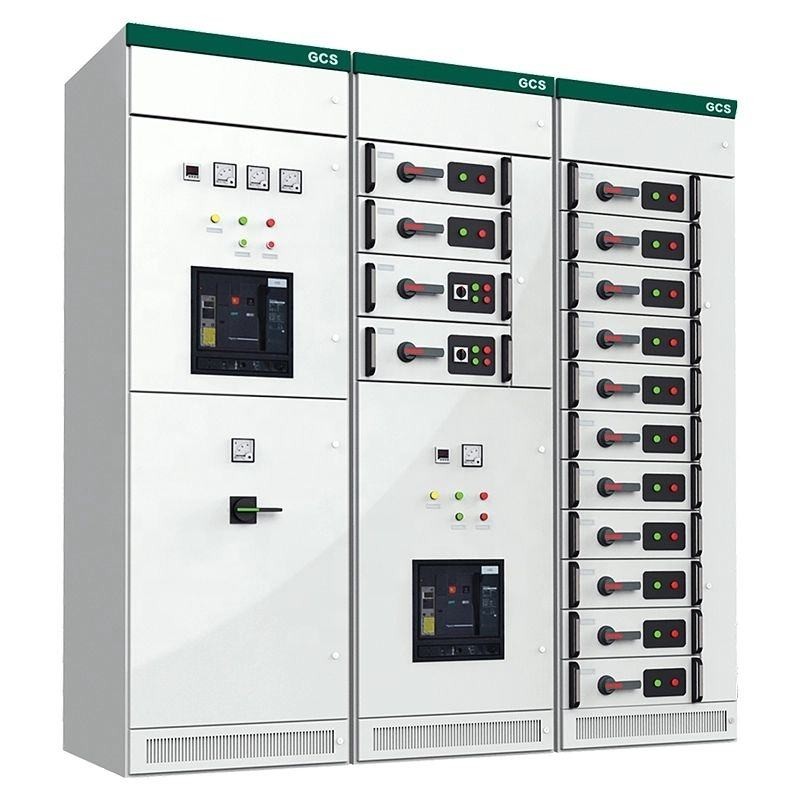

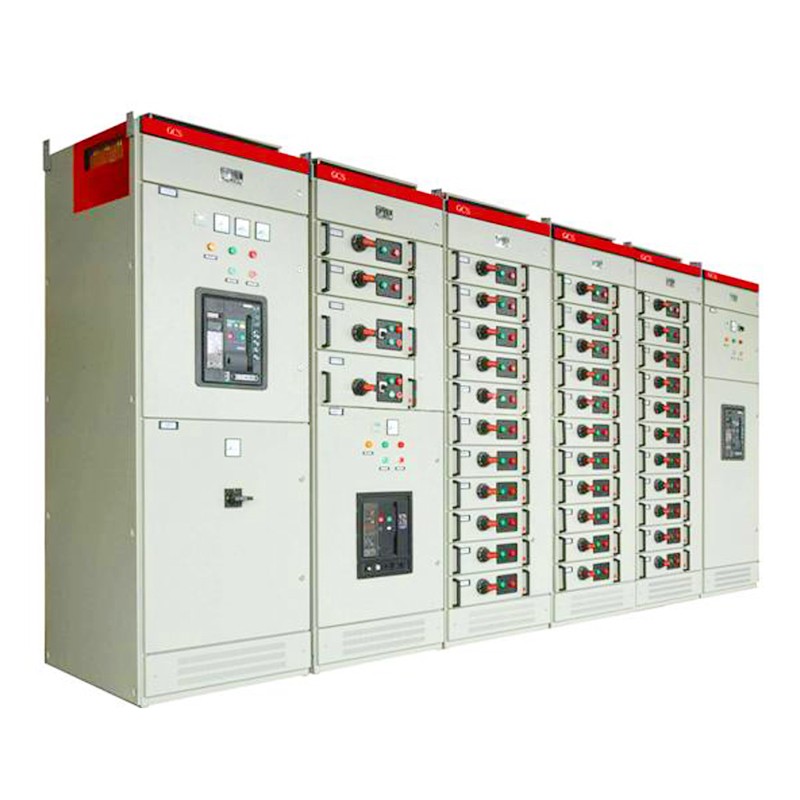

Nizkonapetostna izvlečna stikalna naprava GCS

Visokokakovostna nizkonapetostna izvlečna stikalna naprava GCS Comewill ima visoko vklopno in prekinitveno zmogljivost, dobro dinamično in toplotno stabilnost, napredno in razumno strukturo, prilagodljivo električno shemo, visoko raven zaščite, varnost in zanesljivost, enostavnost vzdrževanja in odlične kazalnike tehnične učinkovitosti.

Funkcija

1. Okvir omare nizkonapetostne izvlečne stikalne naprave GCS uporablja tehnologijo dvojnega zlaganja in je izdelan iz jeklenih plošč, prevlečenih z aluminijem, cinkom. Okvir, zasnovan z modularnimi luknjami z razmikom 25 mm (K-profil), se ponaša z enostavno strukturo in izjemno vzdržljivostjo. Celoten okvir, sestavljen z natančnimi prečnimi in vzdolžnimi vijačnimi povezavami, ne potrebuje vzdrževanja v celotni življenjski dobi.
2. Lupina omare je podvržena galvanizaciji in praškastemu premazu za izboljšano zaščito. Zgornji pokrov razdelka vodoravne zbiralke je snemljiv, kar olajša namestitev zbiralke na mestu in zmanjša kompleksnost delovanja.
3. Funkcionalne cone v ohišju so jasno ločene in obsegajo predvsem predelke za funkcionalne enote in predelke za kable. Vsaka enota deluje neodvisno z ločenimi funkcijami, kar zagotavlja, da med različnimi komponentami ni medsebojnih motenj.
4. Vodoravna zbiralka je nameščena vodoravno na dnu ohišja, kar bistveno izboljša njeno sposobnost, da prenese električne obremenitve, ki jih povzročajo tokovi kratkega stika.
5. Omarica ima predalčasto strukturo in lahko sprejme do 36 tokokrogov, vsako z nazivnim tokom 400 A ali manj. Tokokrogi predalov podpirajo pretvorbo v treh položajih brez ogrožanja stopnje zaščite omarice.
6. Vsaka funkcionalna enota lahko vsebuje največ 11 predalov polne velikosti ali 22 predalov polovične velikosti (1/2), kar ponuja prilagodljive možnosti konfiguracije.
7. Predali so opremljeni s petimi delovnimi položaji: odprto, zaprto, preizkusno, ekstrahirano in izolirano. Ustrezni zvočni, vizualni in besedilni indikatorji zagotavljajo jasne statusne signale za intuitivno delovanje.

Pregled izdelka

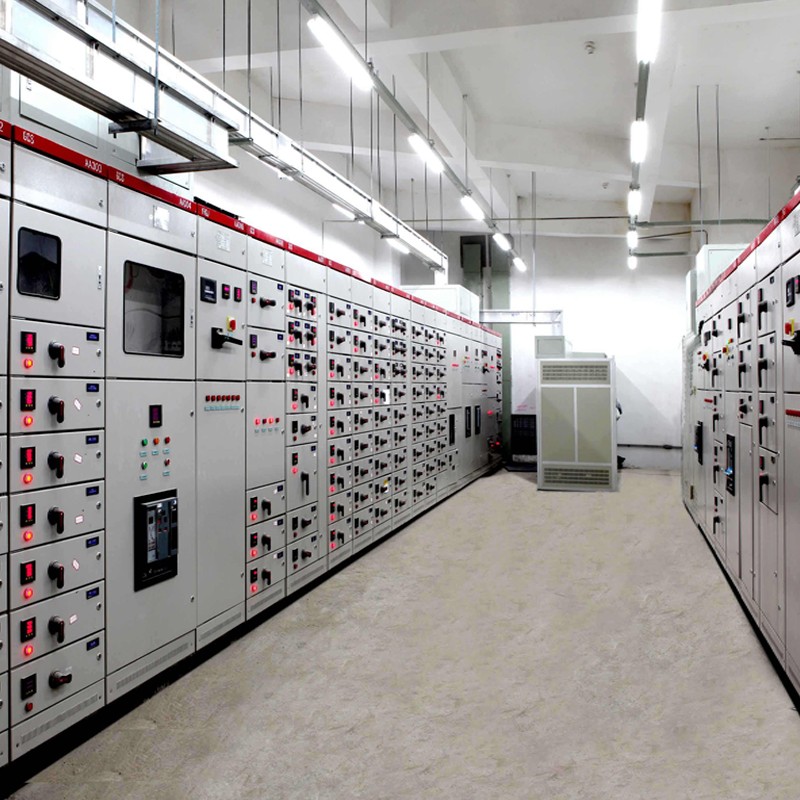

Nizkonapetostna izvlečna stikalna naprava GCS, ki jo je neodvisno razvilo in dobavilo podjetje Welcome (Wenzhou) Electric Co., Ltd., je vrhunsko zmogljiva celotna oprema, prilagojena za nizkonapetostne sisteme za distribucijo električne energije – idealna izbira za nabavo inženiringa, ujemanje projektov in nabavo opreme v velikih količinah. Z integracijo znanstvene modularne strukture z zanesljivim električnim delovanjem se ta stikalna naprava pogosto nabavlja in uporablja v ključnih scenarijih, kot so elektrarne, industrijske delavnice, visoke zgradbe in obsežni komercialni kompleksi, ter služi kot osnovna naprava za nadzor distribucije električne energije in natančno razporejanje energije.
Njegova glavna nabavna prednost je v napredni "izvlečni" zasnovi: vsako funkcionalno enoto (vključno z odklopniki, kontaktorji itd.) je mogoče enostavno odstraniti ali vstaviti, ne da bi pri tem motili celotno delovanje sistema. To bistveno poenostavi postopke vzdrževanja in popravil po nabavi, zmanjša čas izpadov opreme in učinkovito zmanjša skupne stroške delovanja in vzdrževanja za naročnike.
Med proizvodnjo se Welcome (Wenzhou) Electric Co., Ltd. drži strogih standardov nadzora kakovosti, pri čemer uporablja visoko kakovostne izolacijske materiale in natančne proizvodne tehnike. Stikalna naprava je opremljena z več obsežnimi varnostnimi zaščitnimi mehanizmi (zaščita pred kratkim stikom, zaščita pred preobremenitvijo itd.), kar ji omogoča stabilno prilagajanje kompleksnim okoljem električnega omrežja in zagotavlja varno in neprekinjeno delovanje distribucijskega sistema – v celoti izpolnjuje zahteve visoke zanesljivosti projektov nabave. Poleg tega njegova prilagodljiva modularna zasnova podpira razširitev na zahtevo, ki se lahko natančno ujema s prilagojenimi nabavnimi potrebami različnih projektov za različne zmogljivosti in načine nadzora, kar izboljša prilagodljivost in stroškovno učinkovitost nabave. Kot stroškovno učinkovita, učinkovita in varna nizkonapetostna oprema za distribucijo električne energije je postala zaupanja vredna možnost nabave na področju sodobne nizkonapetostne distribucije električne energije.
Ta nizkonapetostna izvlečna stikalna naprava GCS je v celoti skladna z mednarodnimi in nacionalnimi ustreznimi standardi, kot so IEC60439-1, GB7251.1 "Nizkonapetostna izvlečna kompletna stikalna in krmilna oprema" in GB/T 24274 "Nizkonapetostna izvlečna kompletna stikalna in krmilna oprema", kar zagotavlja, da projekti nabave izpolnjujejo zahteve standardizacije in skladnosti, ter zagotavlja trdno zagotavljanje kakovosti za odločitve o javnih naročilih.
‌

Običajni okoljski pogoji uporabe

Temperatura okolice: Temperatura okoliškega zraka ne sme preseči +40 ℃ ali biti nižja od -5 ℃, povprečna 24-urna temperatura pa ne sme preseči +35 ℃. Za projekte nabave, ki vključujejo uporabo zunaj zgornjega temperaturnega območja, je treba nizkonapetostno izvlečno stikalno napravo GCS uporabljati pri zmanjšani zmogljivosti, da se zagotovi varnost delovanja in stabilnost delovanja.
Relativna vlažnost: Ko najvišja temperatura okolja doseže +40 ℃, relativna vlažnost ne sme preseči 50 %. Pri nižjih temperaturah je dovoljena višja vlažnost (npr. 90 % relativna vlažnost pri +20 ℃). Med nabavo in kasnejšo namestitvijo je treba dovolj upoštevati možna tveganja kondenzacije, ki jih povzročijo nenadne temperaturne spremembe, da se prepreči okvara opreme.
Nadmorska višina: standardna nadmorska višina mesta namestitve ne sme presegati 2000 m nadmorske višine. Za projekte javnega naročanja na območjih nad 2000 m mora biti oprema ustrezno znižana za uporabo, ustrezne zahteve pa morajo biti jasno določene v pogodbi o javnem naročilu.
Pogoji na mestu namestitve: Stikalna naprava mora biti nameščena na mestih, kjer ni nevarnosti požara, eksplozije, močnega prahu, kemične korozije in hudih vibracij ali udarcev. Naročniki pred dostavo potrdijo, da okolje na kraju samem izpolnjuje zgornje zahteve, da se zagotovi življenjska doba in zanesljivost opreme.
Pogajanja o posebnem okolju: Če dejansko okolje uporabe projekta javnega naročila ne izpolnjuje zgoraj navedenih zahtev, mora naročnik nemudoma komunicirati in se pogajati z Welcome (Wenzhou) Electric Co., Ltd., da oblikuje prilagojene rešitve (kot so posebne nadgradnje materiala ali strukturne izboljšave), da se zagotovi skladnost s potrebami delovanja projekta.

Glavni tehnični parametri

Opomba: Za rešitev ožičenja zadaj je priporočena globina omarice 1000 mm.

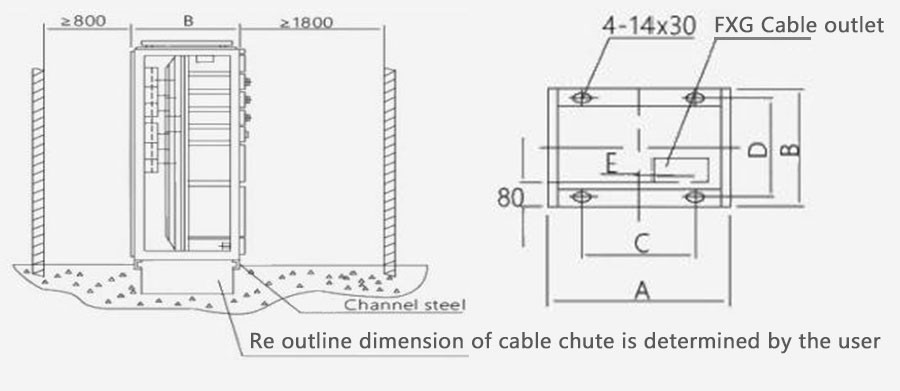

Diagram namestitve

SLIKA 2 Diagram namestitve omarice za osebni računalnik

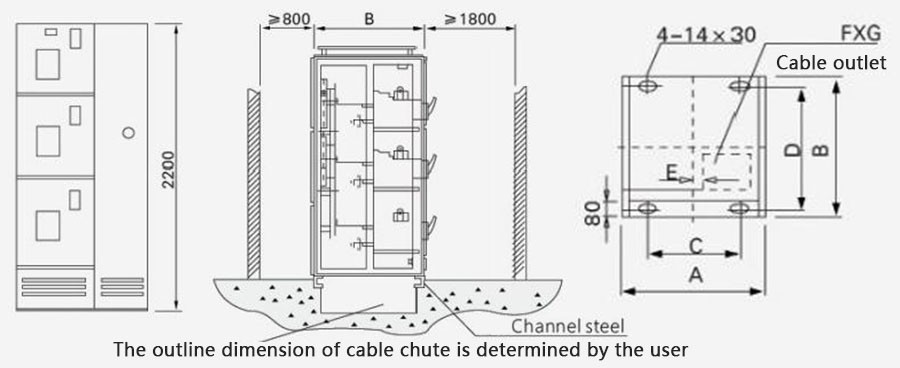

3 Diagram namestitve omare MCC
