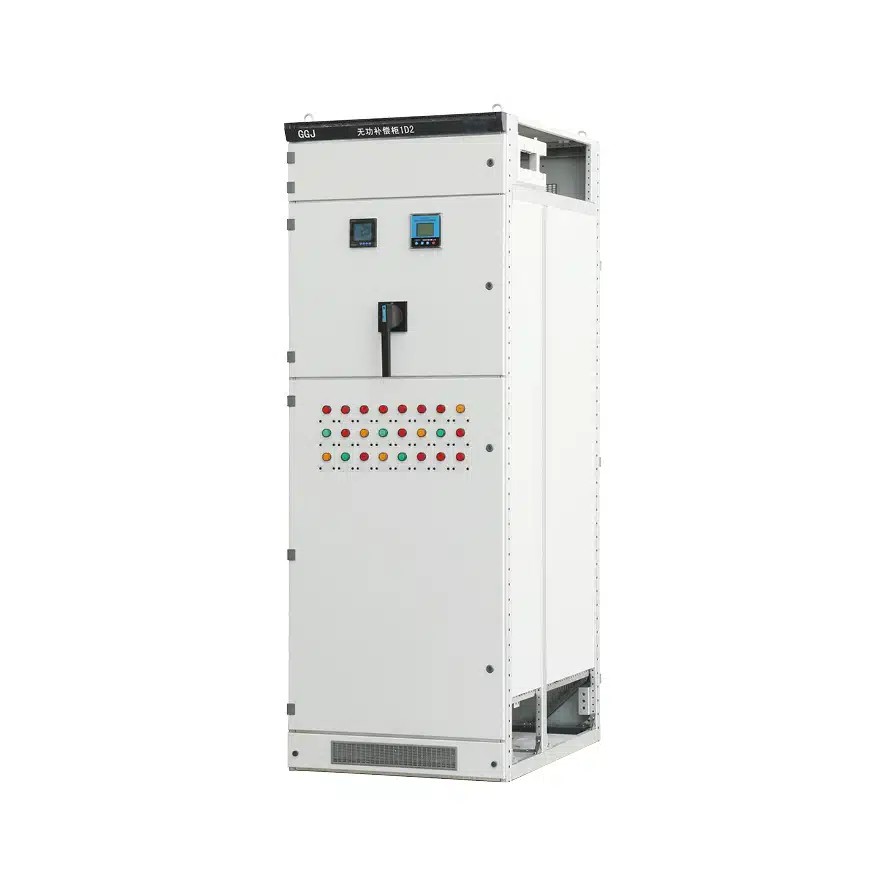

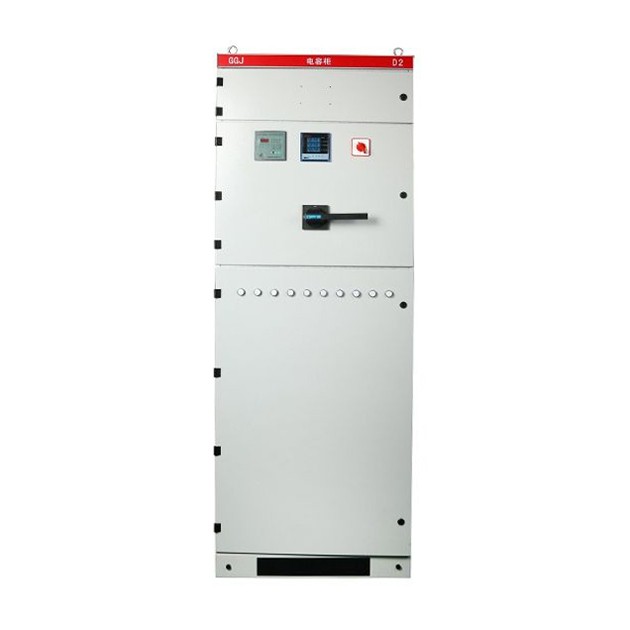

GGJ nizkonapetostne kombinirane stikalne naprave

Kot profesionalni proizvajalec na Kitajskem vam tovarna Comewill želi ponuditi kakovostno nizkonapetostno kombinirano stikalno napravo GGJ, ki učinkovito poveča faktor moči, zmanjša izgubo jalove moči in izboljša kakovost napajanja. Upravlja ga inteligentni krmilnik in ponuja popolno funkcionalnost in zanesljivo delovanje s samodejno kompenzacijo, ki lahko dvigne faktor moči nad 0,9.

Nizkonapetostna kombinirana stikalna naprava GGJ zagotavlja prikaz faktorja moči omrežja v realnem času, ki pokriva tako zaostala (0,00–0,99) kot vodilna (0,00–0,99) območja. Opremljen je z obsežnimi zaščitnimi funkcijami pred prenapetostjo, čezmernimi harmoniki, prekomerno kompenzacijo, sistemskimi napakami, izgubo faze, preobremenitvijo itd. Ohranja nastavljene parametre tudi med izpadi električne energije in samodejno nadaljuje z delovanjem, ko se omrežje stabilizira – osebje na mestu ni potrebno.

Nizkonapetostna kombinirana stikalna naprava GGJ na podlagi uravnoteženja obremenitve omrežja podpira kompenzacijo po fazah ali mešane načine kompenzacije. Z močno zmogljivostjo proti motnjam prenese impulze motenj z amplitudo 2000 V neposredno iz omrežja, kar presega nacionalne industrijske standarde. Naprava vsako uro meri in beleži trifazno napetost, tok, frekvenco, delovno moč, jalovo moč, faktor moči, aktivno energijo, jalovo energijo na nizkonapetostni strani transformatorja, kot tudi skupno stopnjo popačenja napetosti/toka in vsebino od 2. do 25. harmonika. Opremljen z vmesnikoma RS-232 in RS-485 omogoča prepis podatkov preko dlančnikov.

Z oddaljeno komunikacijo omogoča brezžično odčitavanje števcev, testiranje naprav, konfiguracijo parametrov ter dostop do sprotnih in zabeleženih podatkov. Njegova vgrajena funkcija analize podatkov podpira obdelavo, statistiko in poizvedovanje podatkov o operativni obremenitvi. Izčrpno oceni kakovost napajanja z izračunom stopnje kvalifikacije napetosti, stopnje obremenitve, stopnje zanesljivosti in največje stopnje obremenitve. Uporabniki lahko preverijo faktor moči, delovno moč in jalovo moč za različna časovna obdobja, ustvarijo krivulje za fazno napetost, tok, faktor moči itd. ter natisnejo celovito analizo in statistična poročila.

Uveljavite standarde

IEC439: 《Nizkonapetostna stikalna in krmilna oprema》
GB7251: 《Nizkonapetostne stikalne naprave》

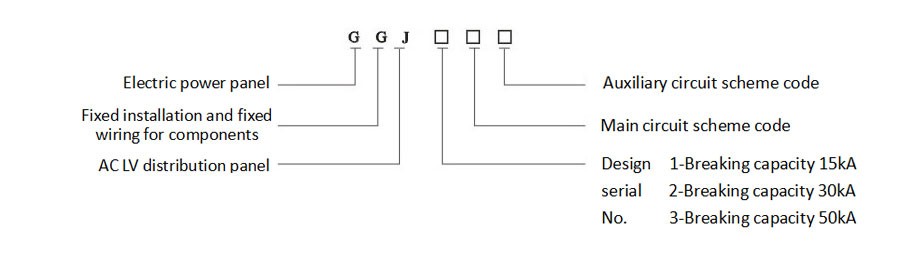

Opis vrste

Normalno servisno stanje

1. Temperatura okoliškega zraka ne sme biti višja od +40 ℃ ali pod -5 ℃, 24-urna povprečna temperatura pa ne sme preseči +35 ℃. Če so te temperaturne meje prekoračene, boste morali zmanjšati zmogljivost naprave za delovanje na podlagi dejanskih pogojev.
2. Ta nizkonapetostna kombinirana stikalna naprava GGJ je zasnovana samo za uporabo v zaprtih prostorih, nadmorska višina mesta namestitve pa ne sme preseči 2000 metrov.
3. Ko najvišja temperatura doseže +40 ℃, mora relativna vlažnost zunanjega zraka ostati pod 50 %. Pri nižjih temperaturah je sprejemljiva višja vlažnost - na primer 90% pri +20 ℃. Upoštevati morate tudi občasno kondenzacijo, ki lahko nastane zaradi temperaturnih nihanj.
4. Med namestitvijo nagib naprave od navpične ravnine ne sme biti večji od 5°, celotna vrsta omaric pa mora biti relativno ravna. Pomembno je, da napravo namestite na mesto brez močnih vibracij in udarcev, kjer električne komponente ne bodo izpostavljene čezmerni koroziji.

Moč

1. Za premisleke glede nabave: nizkonapetostna kombinirana stikalna naprava GGJ podjetja Welcome (Wenzhou) Electric Co., Ltd. ima več prezračevalnih rež tako na vrhu kot na dnu ohišja. Ta zasnova ustvarja naraven zračni tok od spodaj navzgor znotraj zaprte omare, kar učinkovito obravnava izzive odvajanja toplote za zanesljivo delovanje.
2. Instrumentna vrata stikalne naprave – opremljena z električnimi komponentami – in notranji pritrdilni deli tvorijo celotno ozemljitveno zaščitno vezje, ki ves čas zagotavlja dosledno kontinuiteto ozemljitve.

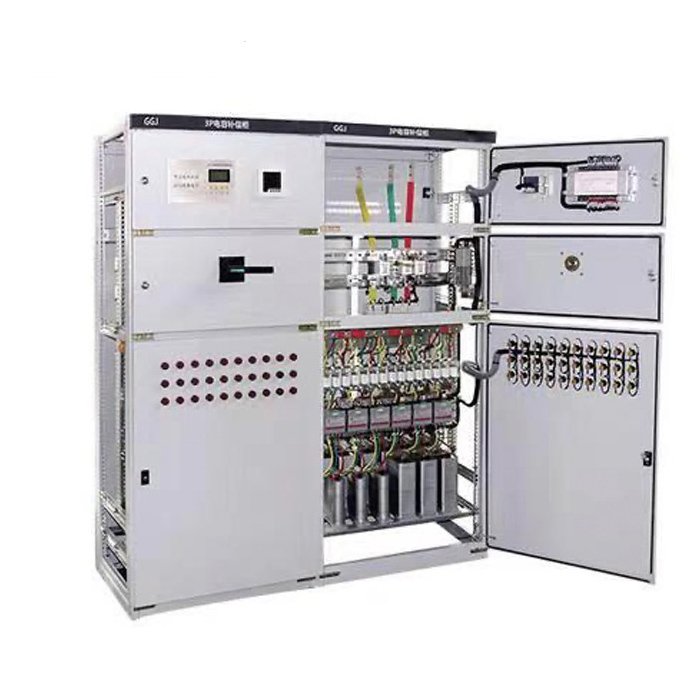

3. Glavne zbiralke postavimo na zgornji zadnji del ohišja, skupaj z objemkami zbiralk tipa AMJ, izdelanimi iz visoko trdnih nenasičenih poliestrskih materialov DMC/SMC. Te sponke zagotavljajo izjemno mehansko trdnost in izolacijo, medtem ko odstranljiv zgornji pokrov ohišja poenostavi montažo in nastavitev glavnih zbiralk na kraju samem.
4.Omarica je opremljena z elektrostatičnim praškastim premazom za močan oprijem, vse notranje komponente pa so podvržene galvanizaciji in pasivizaciji. To izboljšuje zmožnosti "trojnih dokazov" stikalne naprave: odpornost proti vlagi, odpornost proti prahu in odpornost proti koroziji, kar podaljšuje njeno življenjsko dobo v različnih okoljih.
5. Da bi ustrezala različnim projektnim potrebam, nizkonapetostna kombinirana stikalna naprava GGJ podpira več možnosti vnosa kablov - zgornji vhod, spodnji vhod in zadnji vnos - ponuja prilagodljivo namestitev za projekte nabave.

Navodila za naročanje

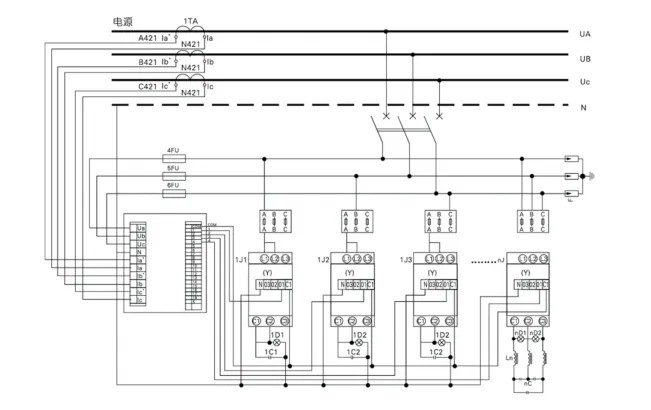

◇ Diagram glavnega vezja;
◇ Zmogljivost nadomestila in način nadomestila;
◇ Če ni v skladu z običajnimi pogoji delovanja izdelka, je treba to določiti vnaprej.
