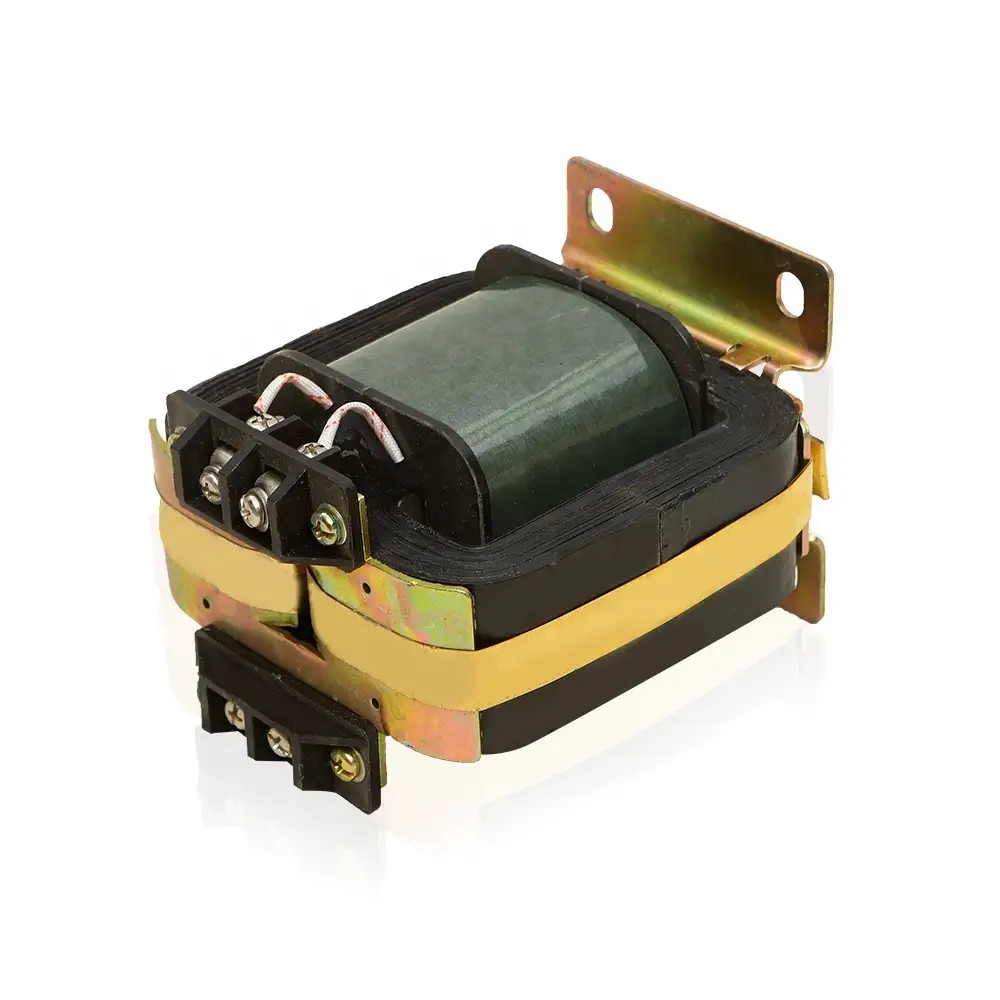

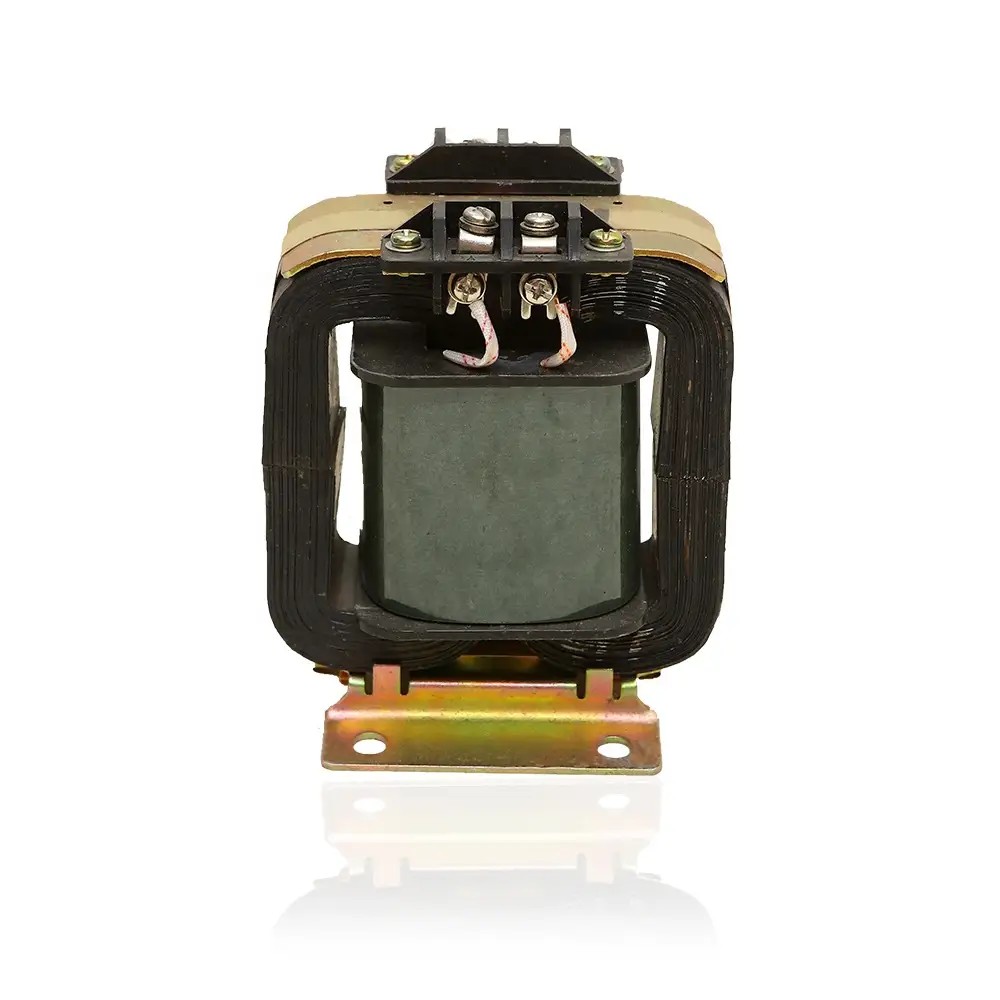

JDG4-0,5 Napetostni transformator

Kot profesionalni kitajski proizvajalec Comewill ponuja napetostni transformator JJDG4-0,5, zasnovan za natančno merjenje napetosti, merjenje energije in relejno zaščito. Izdelan z robustnim termoreaktivnim fenolnim okvirjem in visokokakovostnimi jedri iz silicijevega jekla, je v skladu s standardoma GB1207 in IEC60044-2.

Robustna konstrukcija: močan termoreaktiven okvir iz fenolne plastike v kombinaciji z visokokakovostnimi hladno valjanimi jedri iz silicijevega jekla. Ta trdna zgradba zagotavlja tri funkcije, ki jih moramo imeti za naše nabavne potrebe: merjenje napetosti na kraju samem, zanesljivo merjenje energije in stalno relejno zaščito – vse to je bistveno za nemoteno delovanje infrastrukture elektroenergetskega sistema. Preverja vsa polja za domače standarde GB1207 in mednarodne norme IEC60044-2:2003, pri čemer izpolnjuje stroge standarde kakovosti in skladnosti, ki jih naše podjetje postavlja za projekte nabave.

Napetostni transformator JDG4-0,5, izdelan ob upoštevanju naših glavnih prednostnih nalog pri nabavi – natančnosti, varnosti in dolge življenjske dobe – popolnoma ustreza našim potrebam pri opremljanju merilnih instrumentov ali sistemov zaščitnih relejev. Njegova kompaktna, a robustna zasnova vzdrži preobremenitve in dosledno deluje tudi v težkih notranjih pogojih, kar neposredno povečuje učinkovitost in varnost napajalnih sistemov, ki jih uporabljamo. Ne glede na to, ali gre za množične nakupe ali ciljne nadgradnje opreme, se ta transformator izkaže kot zanesljiva in stroškovno učinkovita izbira, ki se popolnoma ujema z zahtevami našega podjetja glede kakovosti nabave in funkcionalnimi potrebami.

Specifikacija

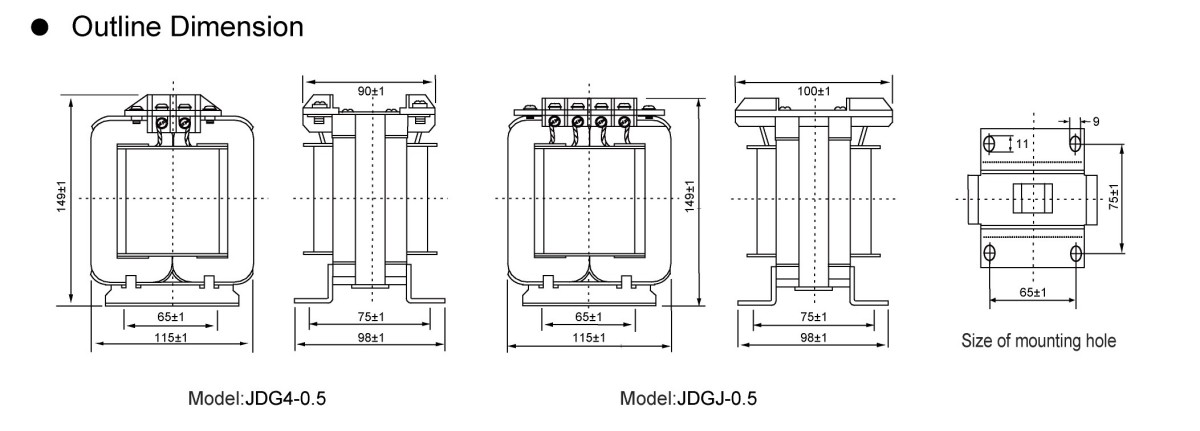

Načrt in dimenzije namestitve

JDG4-0,5 Notranji nizkonapetostni transformator Dimenzije namestitve

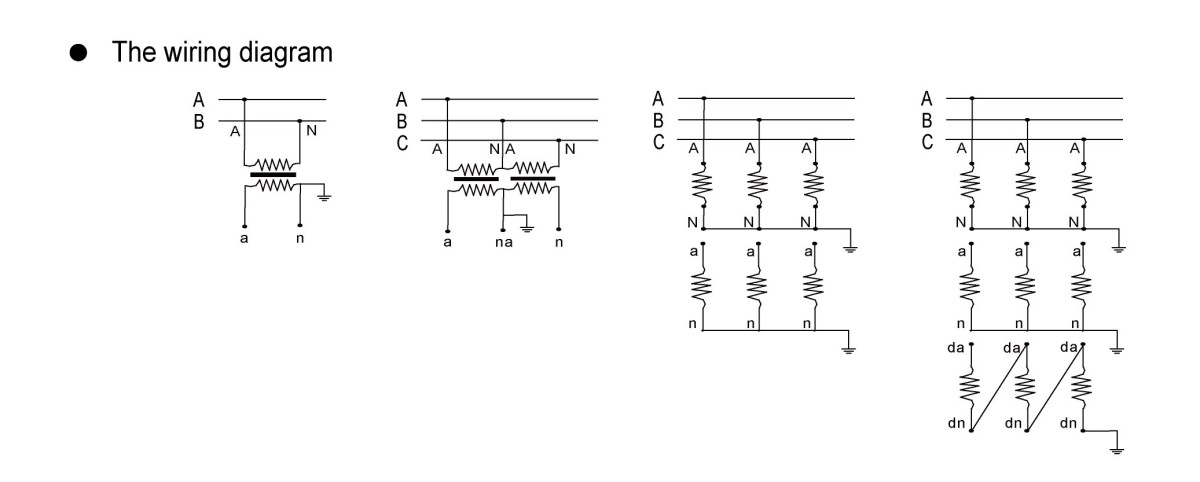

Načini povezovanja napetostnih transformatorjev

V nabavo usmerjene rešitve za povezavo napetostnih transformatorjev za Welcome (Wenzhou) Electric Co., Ltd

Pri izbiri in nabavi napetostnih transformatorjev (PT) iz naše tovarne tri specializirane povezovalne sheme izstopajo po svoji inženirski praktičnosti – vsaka je prilagojena različnim sistemskim zahtevam in funkcionalnim prednostnim nalogam, kar zagotavlja usklajenost s standardi projektnega naročanja:

1. Zvezda (Y-Y) ozemljena povezava
Izključno za napajalne sisteme z neozemljenimi nevtralnimi točkami ali tistimi, ki so ozemljeni prek tuljav za dušenje obloka, ta povezava zahteva neposredno ozemljitev nevtralnega priključka primarnega navitja. Njegova glavna nabavna vrednost je v omogočanju natančnega merjenja napetosti med fazo in zemljo, kar je neizogibna zahteva za spremljanje stanja izolacije v takšnih sistemskih arhitekturah.
2. V-V nepopolna delta povezava
Ta shema, izdelana z uporabo dveh enofaznih PT-jev, povezuje z linijskimi napetostmi UAB in UBC električnega omrežja, da tvori nepopolno delta strukturo. Najbolj priljubljena možnost za nabavo v 20 kV in pod neozemljenimi omrežji/omrežji z ozemljeno tuljavo za dušenje obloka, odlikuje ga zaznavanje medfazne napetosti. Kritični premislek pri nabavi: nima zmožnosti merjenja napetosti med fazo in zemljo, zaradi česar ni primeren za scenarije, ki zahtevajo nadzor celotne napetosti.
3. Odprite Delta Multi-Winding Connection
Ta konfiguracija, ki jo sestavljajo trije enofazni PT-ji s tremi navitji, uporablja ožičenje YN, yn, d11 ali YN, y, d11 – pri čemer je nevtralno navitje sekundarne zvezde ozemljeno skozi B-fazo. Kot vsestranska izbira za nabavo se prilagaja vsem napetostnim nivojem, zlasti sistemom 3~15 kV. Sekundarno navitje zagotavlja dvojno funkcionalnost (merjenje medfazne napetosti in napetosti med fazo in zemljo), medtem ko zasnova odprtega trikotnika pomožnega sekundarnega navitja podpira povezavo z monitorji izolacije, neozemljenimi omrežnimi releji ali napravami za zaščito neposrednega ozemljitvenega sistema – s čimer se razširi njegova uporabnost v različnih scenarijih nabave.
