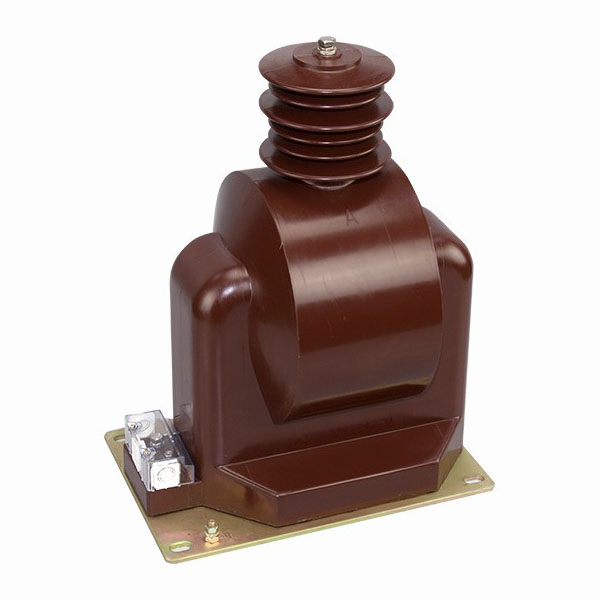

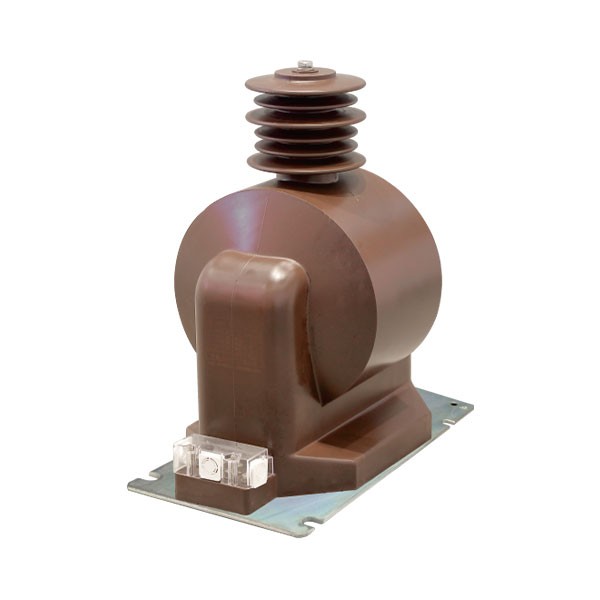

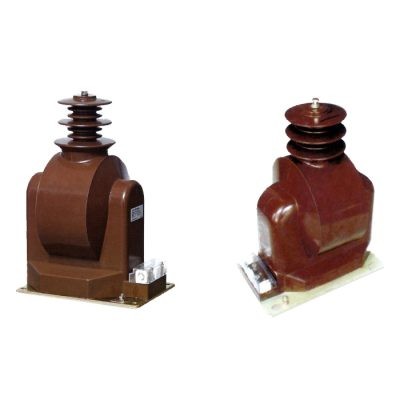

JDZX9-35D/290 Napetostni transformator

Kakovostni napetostni transformator JDZX9-35D/290 tovarne Comewill, zasnovan z izolacijo iz epoksi smole in popolnoma zaprto zunanjo strukturo, zagotavlja visoko natančnost, močno vzdržljivost in dolgoročno zanesljivost. Široko se uporablja pri merjenju energije, nadzoru napetosti in relejni zaščiti, zaradi česar je idealna rešitev za sodobna električna omrežja in industrijske aplikacije.

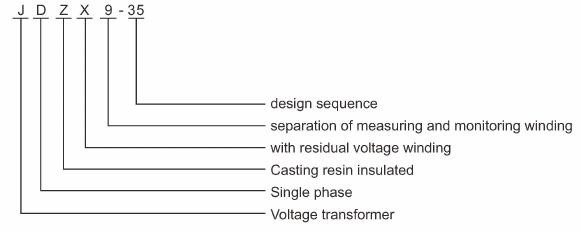

Oznaka tipa

Dobrodošli (Wenzhou) Electric Co., Ltd napetostni transformator JDZX9-35, model vsebuje ključne informacije o strukturi in uporabi, ki jih je mogoče zlahka razstaviti in razumeti:

Model JDZX9-35 predstavlja ključne strukturne in funkcionalne značilnosti:

J – Napetostni transformator
D – Enofazna struktura
Z – Izolacija iz epoksidne smole
X – Z navitjem preostale napetosti (za zaščito pred ozemljitvijo)
9 – Zaporedna številka načrta
35 – Nazivna napetost: 35kV

To poimenovanje modela neposredno poudarja glavne lastnosti napetostnega transformatorja JDZX9-35D/290: zasnovan posebej za srednjenapetostne napajalne sisteme, ima izolacijo iz lite smole, enofazno strukturo in je lahko opremljen tudi z navitji preostale napetosti, kar popolnoma ustreza potrebam uporabe 35 kV sistemov.

Pogoji storitve

Za zagotovitev stabilnega dolgoročnega delovanja je treba napetostni transformator JDZX9-35D/290 uporabljati pod naslednjimi pogoji:
Namestitev: Samo zunanja uporaba
Temperatura okolja:
Najvišje: +40°C
Minimalna: -25°C
Dnevno povprečje ≤ 30°C
Nadmorska višina: ≤ 1000 m (za višje nadmorske višine je potrebna zasnova po meri)
Stopnja onesnaženosti: Primerno za okolja razreda IV
Atmosfera: Brez močnega prahu ali jedkih plinov

Tehnični podatki

Navodila za prilagajanje in uporabo

Comewill kot izkušen dobavitelj napetostnih transformatorjev na Kitajskem zagotavlja prilagodljive storitve prilagajanja:
Na voljo je prilagojeno razmerje napetosti in razred točnosti
Prilagojene rešitve za posebne zahteve projekta
Podpora za nestandardne modele
Opombe o uporabi:
Za natančno merjenje uporabite samo eno napetostno razmerje naenkrat
Izogibajte se hkratnemu delovanju z več razmerji
Pri naročanju navedite podrobne parametre, da zagotovite najboljše delovanje

Scenariji uporabe

Napetostni transformator JDZX9-35D/290 se pogosto uporablja v:
Sistemi električnega omrežja
Podpostaje
Industrijska distribucija električne energije
Sistemi za merjenje energije
Aplikacije relejne zaščite

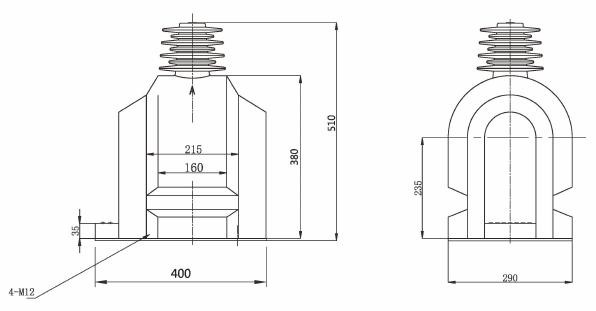

Načrt in dimenzije namestitve

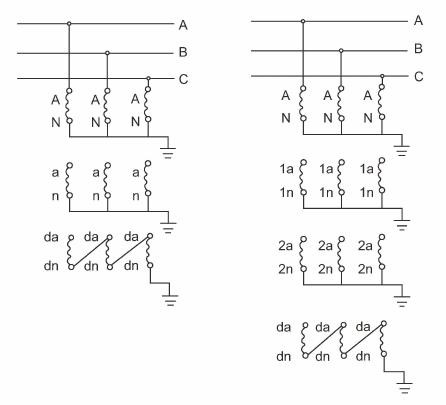

Načela ožičenja za napetostne transformatorje DZX9-35KV

Informacije o naročanju

Če želite zagotoviti, da transformator popolnoma ustreza vašim sistemskim zahtevam, navedite:

Razmerje napetosti
Razred točnosti
Nazivna moč
Posebne zahteve (če obstajajo)

Za prilagojene rešitve je tehnična ekipa podjetja Comewill pripravljena zagotoviti strokovno podporo od zasnove do dostave, kar zagotavlja zanesljivo in učinkovito delovanje v vašem elektroenergetskem sistemu. Dobrodošli, da nas kontaktirate in prejmete ponudbo zdaj!
