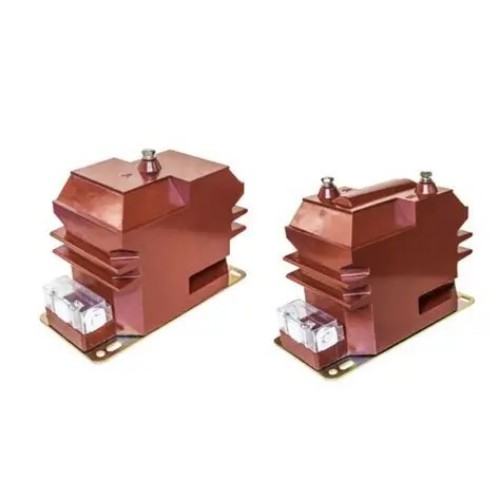

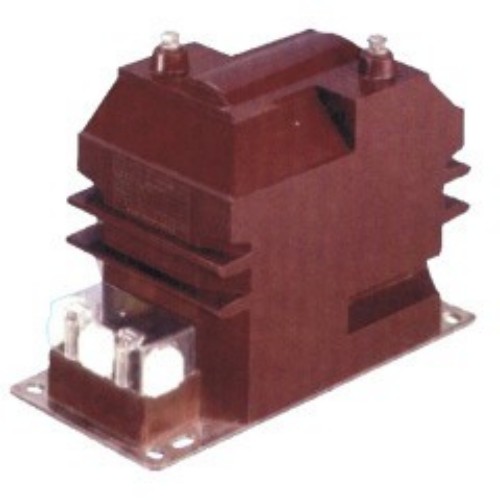

Napetostni transformator JDZ10-3/6/10A

Visokokakovosten napetostni transformator JDZ10-3/6/10A ponuja kitajski proizvajalec Comewill. Zasnovan je za kritične aplikacije, zagotavljajo zanesljivo delovanje za merjenje napetosti, merjenje energije, spremljanje v realnem času in relejno zaščito v srednjenapetostnih energetskih sistemih.

Serija JDZ10 je zasnovana za prilagoditev nivojem napetosti 3 kV, 6 kV in 10 kV, z združljivostjo za frekvence 50 Hz in 60 Hz, zaradi česar so prilagodljivi različnim delovnim pogojem srednje napetosti. Ti transformatorji, izdelani v strogem skladu s standardoma IEC 186 in GB1207-2006, zagotavljajo stabilno in zanesljivo osnovo za merjenje in zaščito sistema. Kot zaupanja vredna tovarna s sedežem na Kitajskem Comewill zagotavlja, da vsaka enota izpolnjuje stroga merila kakovosti.

Oznaka tipa

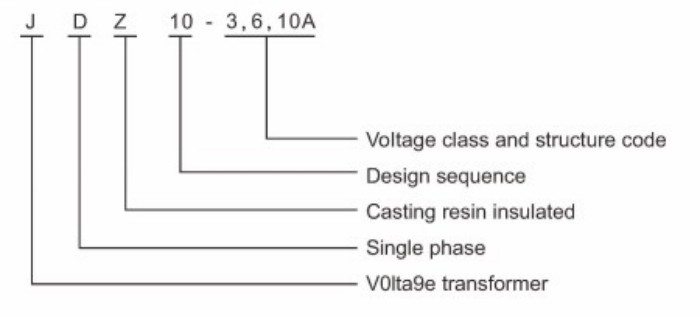

Oznaka modela napetostnih transformatorjev Comewill RZL-10 in JDZ10-3/6/10 jasno opredeljuje glavne lastnosti naprave:
J: Napetostni transformator – določa kategorijo opreme.
D: Enofazni – primeren za aplikacije enofaznega napajalnega sistema.
Z: izolacija iz epoksidne smole – izboljša izolacijo in vzdržljivost.
3, 6, 10: Napetostne ravni – označuje združljivost s sistemi 3kV, 6kV in 10kV.

Sheme ožičenja

Transformatorji podpirajo enofazne in trifazne konfiguracije ožičenja, kar zagotavlja prilagodljivost za različne zahteve glede namestitve.

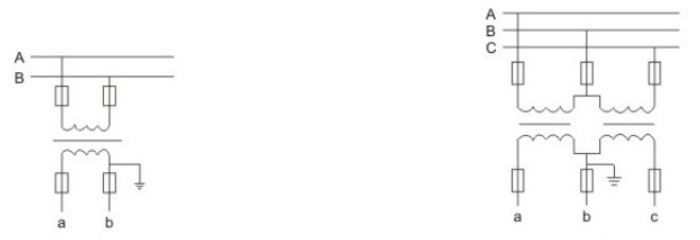

Shema ožičenja enofazne linije
Shema ožičenja trifazne linije

Vezalni načrt enofaznega voda Vezalni načrt trifaznega voda

Pogoji storitve

Za zagotovitev optimalne učinkovitosti in podaljšane življenjske dobe se za napetostni transformator Comewill JDZ10-3/6/10A priporočajo naslednji pogoji delovanja:
Nadmorska višina: Primeren za namestitev do 3.000 metrov nadmorske višine, s stabilnim delovanjem v višinskih območjih brez posebnih predelav.
Temperatura okolja: Delovno temperaturno območje od -5 °C do +40 °C, da se prepreči degradacija izolacije in odstopanje od točnosti.
Relativna vlažnost: Največ 65 % pri 20 °C, da preprečite staranje notranjih komponent zaradi vlage.
Stopnja onesnaženosti: Zasnovan za okolja razreda II onesnaženosti, zmožen obvladovanja manjše kontaminacije v zaprtih prostorih ali na prostem.
Okolje namestitve: ne sme vsebovati jedkih plinov za zaščito ohišja in notranjih navitij.
Če je okolje namestitve na vaši strani posebno (na primer visoka vlažnost in jedki plini), se lahko vnaprej dogovorite, da prilagodite načrt prilagoditve!

Tehnični parametri

Napetostni transformator JDZ10-3/6/10A je izdelan v skladu s standardoma GB20840.3-2013 in GB20840.1-2010, kar zagotavlja popolno skladnost z nacionalnimi zahtevami. Ključne specifikacije vključujejo:
Faktor moči obremenitve: cos Φ = 0,8 (zamik), usklajen z značilnostmi običajnega sekundarnega tokokroga.
Plazna razdalja: zasnovana za II. stopnjo onesnaženosti, kar zmanjšuje tveganje preboja izolacije.
Zmogljivost: Stabilno merjenje in zaščitni odziv v standardnih pogojih delovanja.

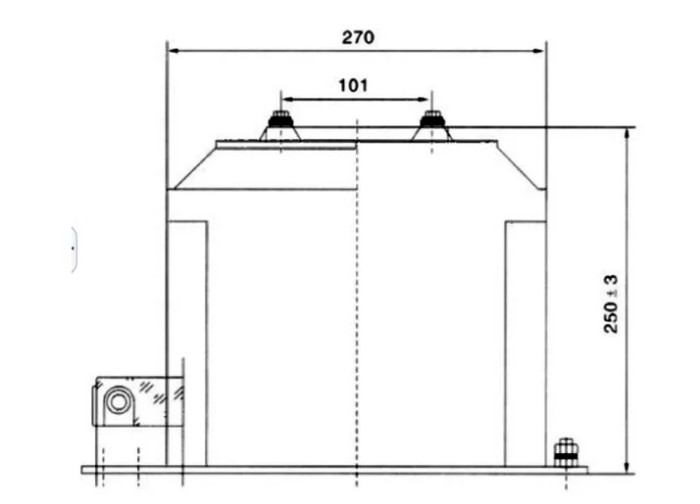

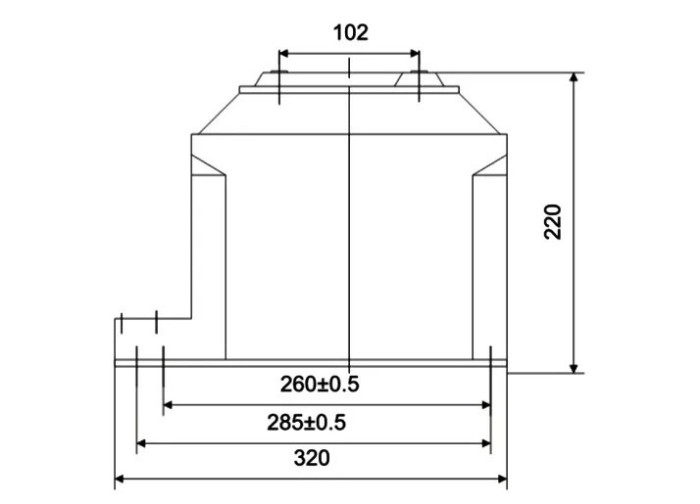

Načrt in dimenzije namestitve

pogosta vprašanja

1. Katere so ključne lastnosti tega napetostnega transformatorja JDZ10-3/6/10A?
Izolacija iz epoksidne smole, popolnoma zaprta, enofazna zasnova, kompaktna velikost in visoka vzdržljivost.

2. Katere napetostne ravni in frekvence so podprte?
3kV, 6kV in 10kV, združljiv s sistemi 50Hz ali 60Hz.

3. Katere standarde izpolnjuje?
IEC 186 in GB1207-2006 (GB20840.3-2013 / GB20840.1-2010).

4. Kakšni so zahtevani pogoji delovanja?
Nadmorska višina ≤3000 m, temperatura -5°C do +40°C, vlažnost ≤65% pri 20°C, stopnja onesnaženosti II. razreda, brez korozivnih plinov.

5. Ali ga je mogoče prilagoditi posebnim okoljem?
Da, Comewill ponuja prilagoditev za visoko vlažnost ali korozivne pogoje.

6. Kaj pomenijo vzorčne črke?
J = napetostni transformator, D = enofazni, Z = lita izolacija iz epoksi smole, 3/6/10 = nivo napetosti.

7. Kateri razredi točnosti so na voljo?
0,2, 0,5, 1 in 6P, z nazivnimi izhodi od 15VA do 90VA.
