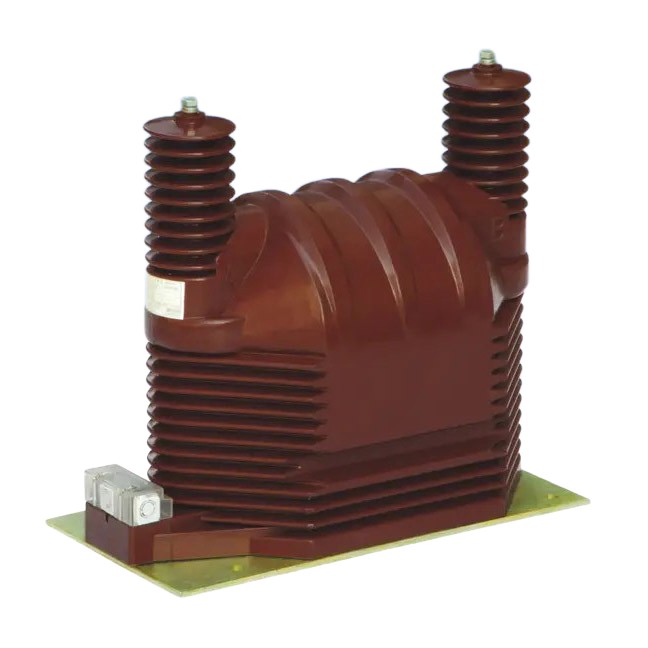

Napetostni transformator JDZ9-35Q

Napetostni transformatorji JDZ9-35Q: osnovne komponente sistema 35 kV

Visokokakovostni napetostni transformatorji JDZ9-35Q proizvajalca Comewill, profesionalni proizvajalec na Kitajskem, so izdelani iz vrhunskih izolacijskih materialov in imajo kompaktno, a robustno zasnovo. To pomeni, da se mehansko dobro držijo in nudijo dobro električno izolacijo – brez varčevanja z vzdržljivostjo. Vsak model ima tudi svojo posebnost: JDZ9-35Q ravna z vlago kot profesionalec, zato je popoln za vlažna ali mokra mesta. JDZ9-35G pa ima močno zaščito pred prenapetostjo—varuje vaš električni sistem pred nenadnimi skoki napetosti.

Ne glede na to, ali uporabljate napetostne transformatorje JDZ9-35Q v transformatorskih postajah, industrijskih obratih ali omrežjih za distribucijo električne energije, oba modela zagotavljata dosledne in natančne meritve napetosti na dolge razdalje. Ne le opravijo dela – vaš električni sistem naredijo varnejši in učinkovitejši za delovanje.

Osnovni parametri

Nazivna napetost: 35 kV (primarna stran)
Nazivno transformacijsko razmerje: 35000/100 V (nekateri modeli podpirajo konfiguracijo z več navitji)
Stopnja natančnosti: 0,2, 0,5, 1,0, 3,0, 6P (nekateri modeli podpirajo kombinirano raven, kot je 0,2/0,5/6P)
Nazivna stopnja izolacije: 40,5/95/200 kV (nekateri modeli so 42/95/185 kV)
Največja moč: 1000 VA (nekateri modeli lahko dosežejo do 2000 VA)

Strukturne značilnosti

Popolnoma zaprt odlitek iz epoksi smole, odporen na onesnaženje in vlago, primeren za tropske regije.
Namestitev na spodnjo ploščo, kompaktna velikost, podpira namestitev v katero koli smer.
Sekundarna izhodna priključna omarica lahko vodi žice v več smereh in ima zasnovo proti kraji.

Scenariji uporabe

Merjenje energije, nadzor napetosti in relejna zaščita v elektroenergetskem sistemu.
Napetostni transformator JDZ9-35Q je mogoče namestiti tudi v tip KYN-35 in druge visokonapetostne stikalne naprave.

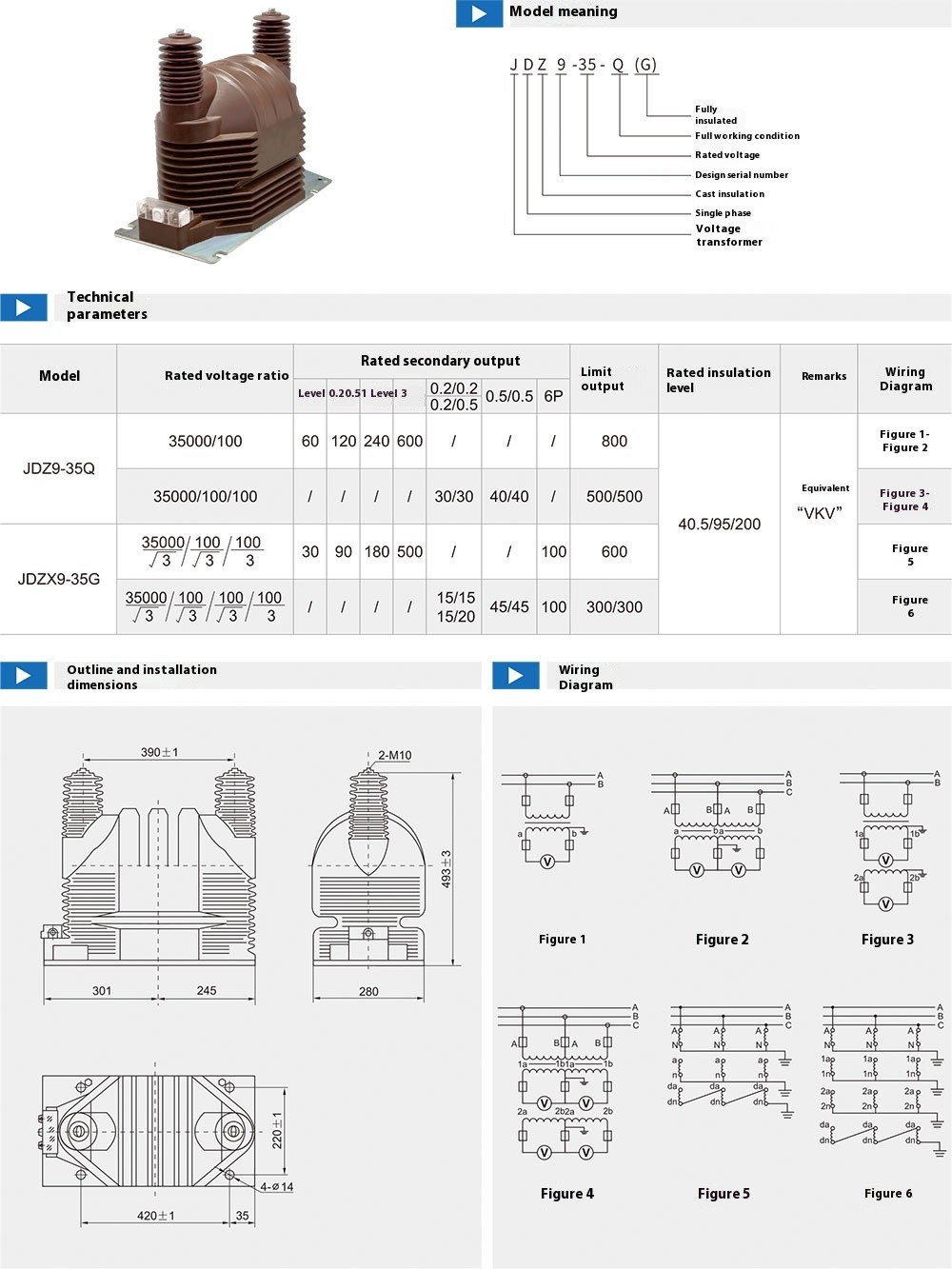

Tehnični podatki
