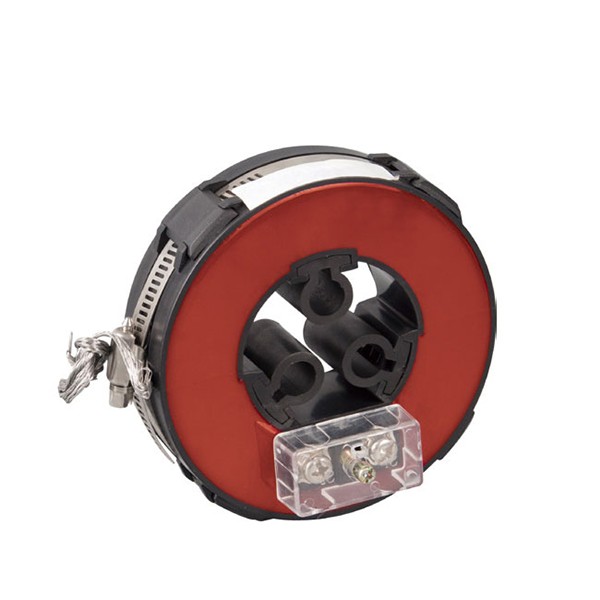

Comewill, kot vodilni kitajski proizvajalec in dobavitelj, ponuja tokovni transformator LMZK-10 za vas, ki ponuja osnovne prednosti, vključno s kompaktno velikostjo, snemljivim jedrom za enostavno namestitev in visoko natančno meritvijo z uporabo uvoženega silicijevega jekla. Zasnovan je posebej za 10kV kompaktne stikalne naprave.
Ta tokovni transformator LMZK-10 ima glavne prednosti, kot so majhnost, majhna teža, možnost preklopa in enostavna namestitev ter je na splošno primeren za potrebe nabave kompaktnih popolnoma izoliranih obročastih omrežnih stikalnih naprav. Posebej primeren je za kombiniranje z oddaljeno terminalsko opremo, kot sta RTU in FTU, da se oblikuje vzorčna enota, ki zagotavlja celovito rešitev in podatkovno podporo za celoten sistem. Po nabavi in namestitvi ni treba spreminjati originalnega ožičenja. Lahko se neposredno namesti na priključene dohodne in odhodne kable, zaradi česar je delovanje preprosto in hitro ter bistveno zmanjša stroške inženirske namestitve. Trenutno se pogosto uporablja v serijah kompaktnih popolnoma izoliranih obročnih omrežnih stikalnih naprav, kot so SafeRing/Plus, Uniswitch, RM6/SM6, SVS, GA/GE, FB, SS itd., primeren pa je tudi za nabavo in podporne potrebe kombiniranih transformatorskih postaj, kabelskih razdelilnih omar in druge opreme.
Kar zadeva jedrne materiale in procese, tokovni transformator LMZK-10 kot magnetne materiale uporablja visokokakovostne uvožene silicijeve jeklene pločevine z visoko prepustnostjo, ki imajo značilnosti snemljivih železnih jeder in nizke izgube magnetnega vezja. Smola je vakuumsko ulita v negorljivo plastično lupino z odlično odpornostjo proti vlagi, stabilnim delovanjem in brez potrebe po kasnejšem vzdrževanju, kar izpolnjuje zahteve glede stroškovne učinkovitosti pri dolgotrajni uporabi. Med namestitvijo vpnite dva polkrožna obroča na fazno ločen kabel in ju pritrdite s sponkami, da se brezhibno zlijeta s kablom ter ustvarite čudovit in usklajen videz. Izdelek je primeren za scenarij nabave kablov 10KV s specifikacijami v razponu od 35 mm² do 400 mm². Objemka je izdelana iz visokokakovostnega materiala iz nerjavečega jekla, ki je trden in zanesljiv. Med uporabo ne nastajajo vrtinčni tokovi, kar zagotavlja varno delovanje opreme.
Faktor moči na strani obremenitve mora izpolnjevati COS φ=0,8 (razkriva značilnosti histereze).
Nazivni sekundarni tok je mogoče izbrati med specifikacijami 5A ali 1A, da zadosti potrebam različnih napajalnih sistemov.
Temperaturno območje okolja: spodnja meja je -5 ℃, zgornja meja je 40 ℃, povprečna dnevna temperatura pa ne sme preseči 30 ℃.
Nazivna delovna frekvenca podpira dva običajna standarda: 50 Hz ali 60 Hz.
Nadmorska višina namestitve opreme mora biti nadzorovana na 1000 metrov ali manj.
Stopnja onesnaženosti ustreza standardu stopnje II in je primerna za običajna industrijska okolja.
Proizvodnja in pregled izdelka strogo upoštevata nacionalna standarda GB20840.1 in GB20840.2.

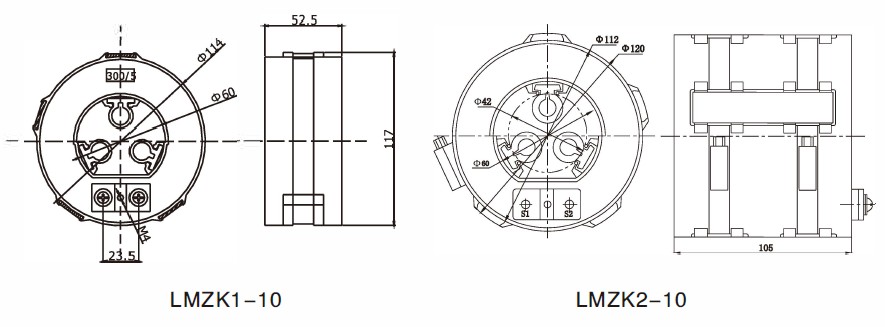

LMZK1
| Vrsta | LMZK1-10C | LMZK1-10P | LMZK1-10CP | |||||||
| Namen | Merilni tokovni transformator | Zaščitni tokovni transformator | Tokovni transformator z dvojnim navitjem | |||||||
| Razmerje | Razred točnosti in ocenjena obremenitev (VA) | Razred točnosti in ocenjena obremenitev (VA) | Razred točnosti in nazivna obremenitev (VA) | |||||||
| 0.5 | 1 | 3 | 10P15 | 10P10 | 10P5 | 0.5 | 1 | 10P10 | 10P5 | |
| 50/5 |
|
|
2.5 |
|
|
|
|
|
|
|
| 75/5 |
|
|
2.5 |
|
|
1.5 |
|
|
|
|
| 100/5 |
|
2.5 |
|
|
|
2.5 |
|
|
|
|
| 150/5 |
|
2.5 |
|
|
1.5 | 3.75 |
|
|
|
|
| 200/5 | 2.5 | 5 |
|
|
2.5 | 5 |
|
|
|
|
| 300/5 | 2.5 | 5 |
|
1.5 | 2.5 | 5 |
|
2.5 |
|
1.5 |
| 400/5 | 5 | 5 |
|
1.5 | 2.5 | 5 | 2.5 |
|
|
2.5 |
| 500/5 | 5 | 5 |
|
2.5 | 3.75 | 7.5 | 2.5 |
|
|
2.5 |
| 600/5 | 5 | 5 |
|
2.5 | 5 | 10 | 2.5 |
|
|
2.5 |

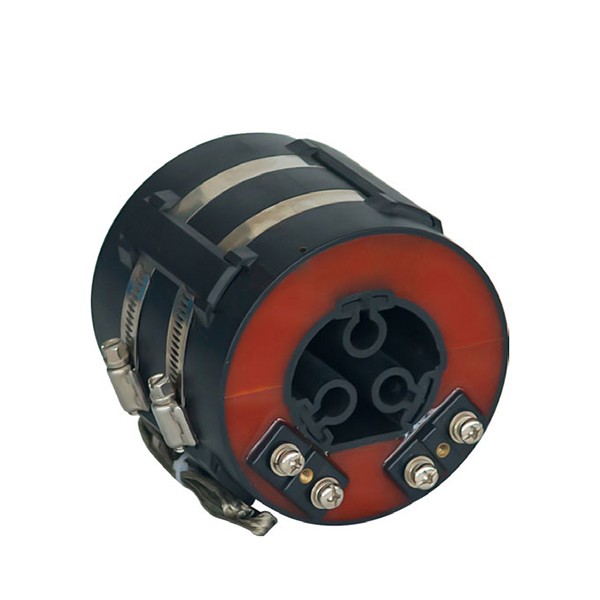

LMZK2
| Vrsta | LMZK2-10C |
|
|
LMZK2-10P |
|
LMZK2-10CP | |||||||
| Namen |
|
Merjenje toka | Zaščitni tok | Dvojni tok navitja | |||||||||
|
|
transformator |
|
transformator |
|
transformator | ||||||||
| Razmerje |
|
Razred točnosti in | Razred točnosti in | Razred točnosti in nazivna obremenitev | |||||||||
|
|
nazivna obremenitev (VA) | nazivna obremenitev (VA) | (VA) | ||||||||||
| 0,2 0,5 1 10P15 10P10 10P5 0,5 1 10P10 10P5 | |||||||||||||
| 50/5 | 2.5 |
|
2.5 | ||||||||||
| 75/5 | 2.5 | 2.5 | 2 |
|
1.5 | ||||||||
| 100/5 | 2.5 | 5 | 2.5 | 5 | 2.5 | 2.5 | |||||||
| 150/5 | 2.5 | 5 |
|
2.5 | 5 |
|
2.5 | 2.5 | |||||
| 200/5 | 3.75 | 7.5 |
|
3.75 | 7.5 |
|
3.75 | 2.5 | |||||
| 300/5 | 2.5 | 5 | 3.75 | 5 | 10 | 2.5 | 5 |
|
2.5 |
|
5 | ||
| 400/5 | 5 | 7.5 | 3.75 | 5 | 10 | 5 | 5 |
|
2.5 | 5 | |||
| 500/5 | 5 | 7.5 | 5 | 7.5 | 15 | 5 | 5 | 3.75 | 7.5 | ||||
| 600/5 | 5 | 10 | 5 | 7.5 | 15 | 5 | 5 | 3.75 | 7.5 | ||||
