Indikator napak na liniji EKL-4DXN s stanjem v živo

Kaj je indikator napak na liniji EKL-4DXN s stanjem v živo?

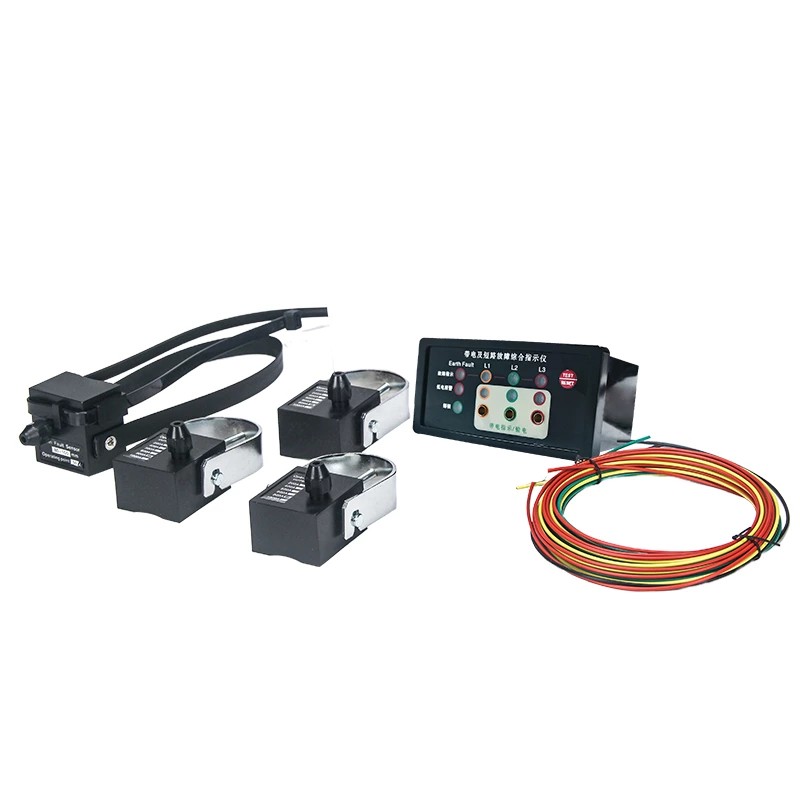

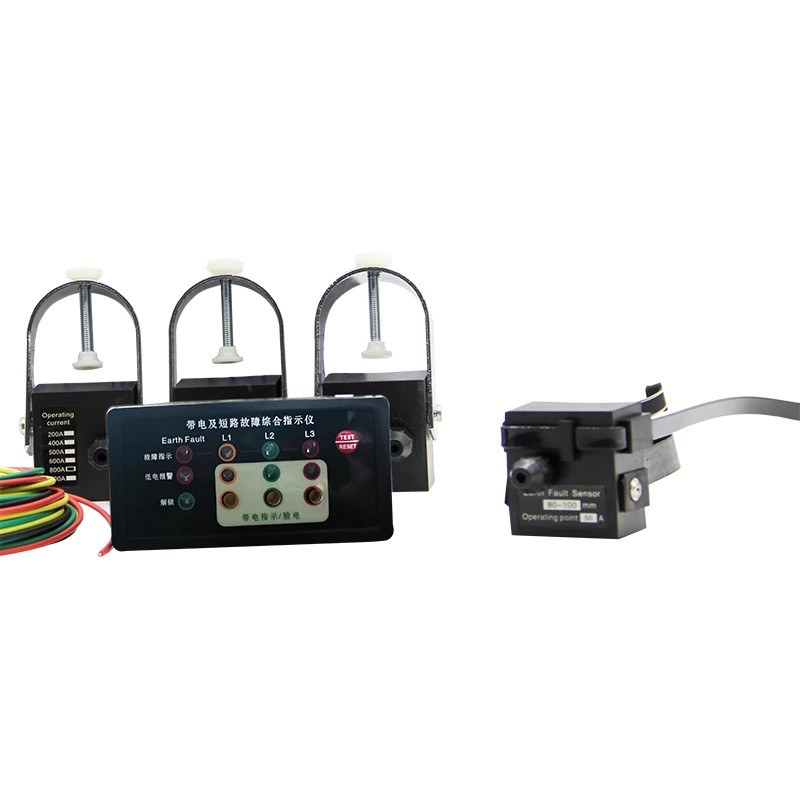

EKL-4DXN Line Fault Indicator with Live Status je spletna nadzorna naprava, ki jo je razvil Comewill posebej za visokonapetostne stikalne naprave in distribucijska omrežja pod 20 kV. Ta naprava združuje funkcije zaznavanja napak, indikacije v živo in preverjanja faze. Z uporabo modularne zasnove in komunikacijske tehnologije z optičnimi vlakni lahko stabilno deluje v zapletenih elektromagnetnih okoljih ter zagotavlja zanesljivo podporo za dnevne preglede in diagnostiko napak v energetskih sistemih.

Značilnosti izdelka

1. Alarmne funkcije osnovne napake

Alarm za napako kratkega stika

Ko pride do kratkega stika v liniji, senzor kratkega stika, vgrajen v EKL-4DXN Line Fault Indicator with Live Status, takoj zajame tok napake in posreduje alarmni signal gostiteljskemu računalniku prek optičnega kabla. Komunikacija z optičnimi vlakni ima močne zmožnosti proti motnjam, s čimer se izogiba vplivu elektromagnetnega šuma znotraj stikalne naprave na prenos signala. Po prejemu signala gostiteljski računalnik sproži ustrezno indikatorsko lučko za napako kratkega stika, kar osebju na kraju samem pomaga hitro locirati okvarjeno vezje.

Alarm za napako na zemlji

Ozemljitveni senzor stalno spremlja tok ničelnega zaporedja v liniji. Ko tok ozemljitvene napake doseže ali preseže prednastavljeni alarmni prag, senzor pošlje signal glavni enoti prek optičnega vlakna in glavna enota takoj aktivira alarm za ozemljitveno napako. Ta funkcija pomaga zgodnje odkriti ozemljitvene napake, prepreči nadaljnjo degradacijo izolacije opreme in zmanjša tveganje električnega udara.

2. Funkcije, povezane z visoko napetostjo

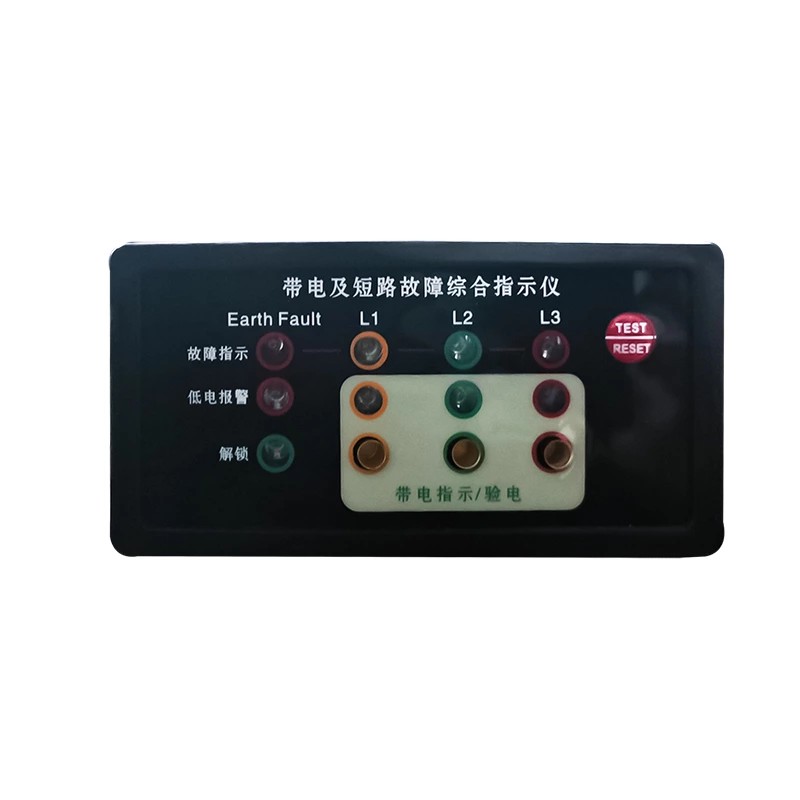

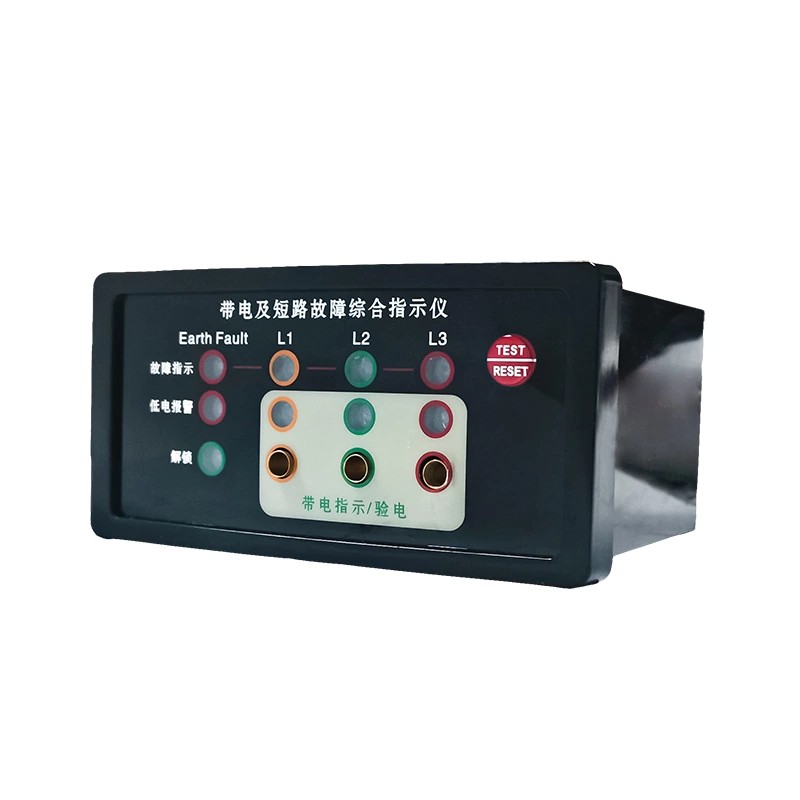

Visokonapetostni indikator stanja pod napetostjo: Kakovostni indikator napak na liniji EKL-4DXN s statusom pod napetostjo nenehno spremlja stanje pod napetostjo visokonapetostnih vodov. Plošča glavne enote je opremljena z LED indikatorji visoke svetlosti, ki ustrezajo fazam L1, L2 in L3. Frekvenca utripanja indikatorjev približno odraža nivo napetosti. LED diode se napajajo neposredno iz visokonapetostnega električnega polja, brez porabe vgrajene baterije glavne enote. Ta zasnova zagotavlja kontinuiteto prikaza stanja v živo in podaljšuje celotno življenjsko dobo baterije.

Visokonapetostno preverjanje faze: plošča glavne enote ima namenski vmesnik za preverjanje faze. Vzdrževalno osebje lahko uporabi ta vmesnik za testiranje in potrditev točnosti visokonapetostnega vhodnega signala v živo in indikacije napak. Uporaba te funkcije za preverjanje faze, preden izvedete priključek na linijo ali vzdrževalna dela, pomaga preprečiti okvare opreme, ki jih povzročijo fazne napake.

3. Prilagodljivi načini ponastavitve

Za prilagoditev različnim delovnim ritmom na različnih lokacijah EKL-4DXN ponuja tri načine ponastavitve:

Samodejna ponastavitev: Ko je napaka odpravljena, se lahko naprava samodejno ponastavi ob vnaprej določenem času. Izbirni intervali ponastavitve vključujejo 8 sekund, 12 ur, 24 ur in 48 ur (tovarniška privzeta vrednost je 12 ur). Ta način je primeren za nenadzorovana ali oddaljena mesta, saj zmanjša pogostost ponastavitev na kraju samem s strani vzdrževalca.

Ročna ponastavitev: Ko je napaka odpravljena, lahko osebje na mestu neposredno pritisne gumb "Ponastavi/preizkusi" na plošči indikatorja napak na liniji EKL-4DXN s statusom v živo, da takoj počisti stanje alarma in zagotovi, da je indikacija naprave skladna s trenutnim statusom linije.

Remote Reset: Naprava podpira pošiljanje alarmnih signalov v nadzorni center in lahko tudi prejema ukaze za oddaljeno ponastavitev iz nadzornega centra. Pri velikih distribucijskih omrežjih s številnimi oddaljenimi napravami ta funkcija pomaga dispečerjem na daljavo upravljati status naprave, kar zmanjša nepotrebne obiske na kraju samem.

4. Funkcije samotestiranja in nizkonapetostnega alarma

Funkcija samodejnega testiranja: Za zagotovitev, da oprema deluje v normalnem stanju, lahko uporabnik pritisne gumb "Reset/Test" na plošči glavne enote. V tem času bodo indikatorske lučke L1, L2, L3 in L4 devetkrat utripnile in se nato samodejno ponastavile. Test lahko prekinete tudi ročno s ponovnim pritiskom na gumb. Ta preprost postopek samotestiranja pomaga osebju, da pred uporabo hitro potrdi, da so funkcije indikatorja normalne, s čimer odpravi potrebo po nošenju dodatnih instrumentov za testiranje.

Nizkonapetostni alarm:

Indikator napak na liniji EKL-4DXN s stanjem v živo napaja vgrajena litijeva baterija. Ko je napetost baterije nižja od običajnega delovnega območja, bo naprava sprožila alarm nizke napetosti, kar bo uporabnika pozvalo, naj pravočasno zamenja baterijo. Ta funkcija pomaga preprečiti, da bi naprava zaradi izpraznjene baterije neuspešno prikazala informacije o napaki, s čimer ohranja stalno zanesljivost opreme.

5. Nastavljive nastavitve parametrov

Kot profesionalni proizvajalec Comewill uporabnikom omogoča prilagajanje več parametrov alarma glede na dejanske pogoje delovanja. Ne glede na to, ali gre za prag toka kratkega stika, prag zemeljskega toka ali čas samodejne ponastavitve, vse je mogoče nastaviti na kraju samem, kar omogoča, da se oprema prilagodi različnim pogojem na liniji in delovnim zahtevam.

TEHNIČNI PARAMETER
