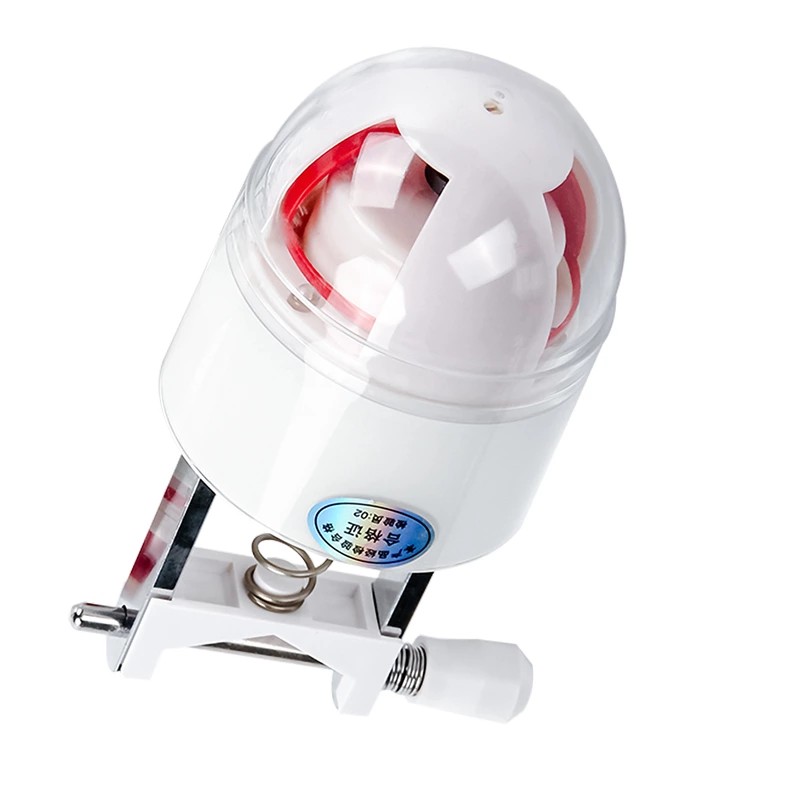

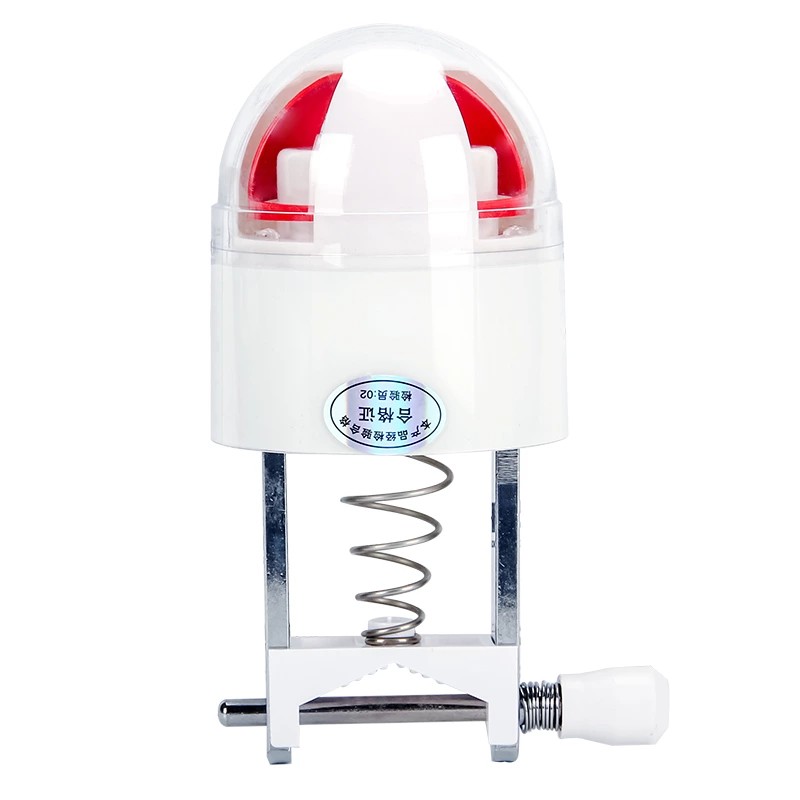

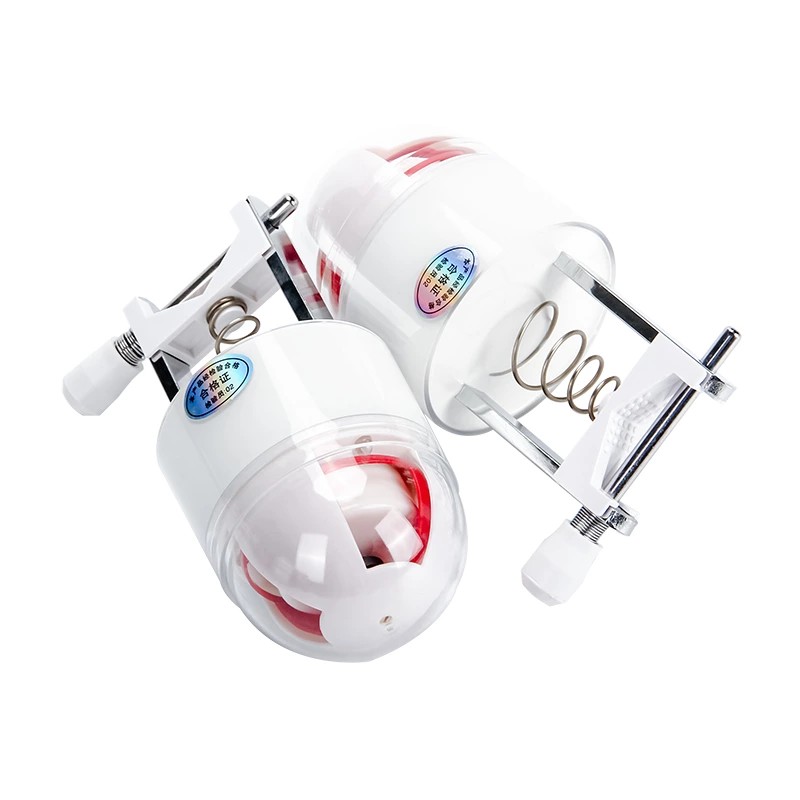

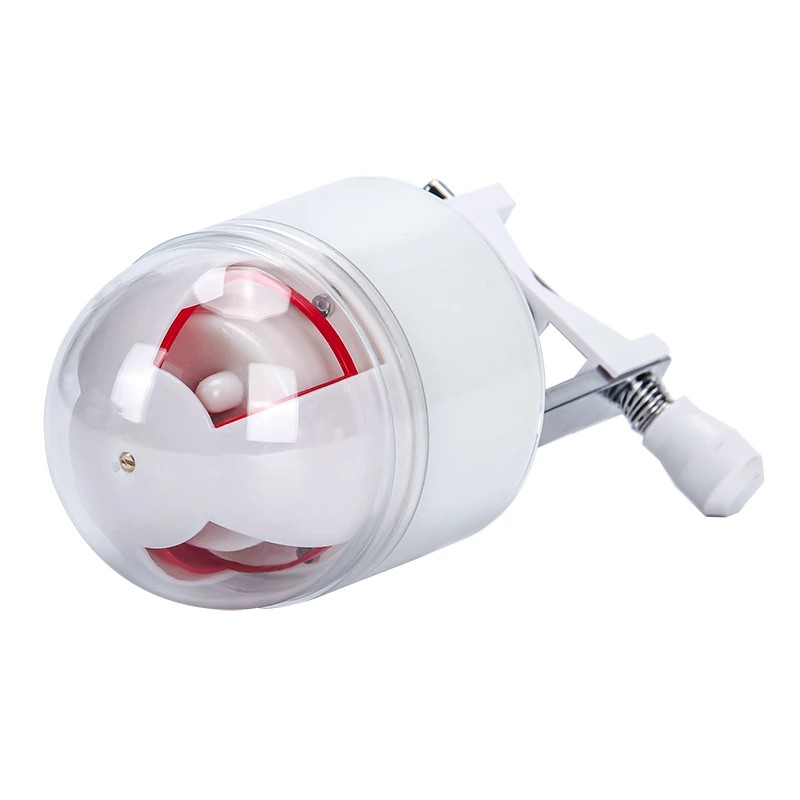

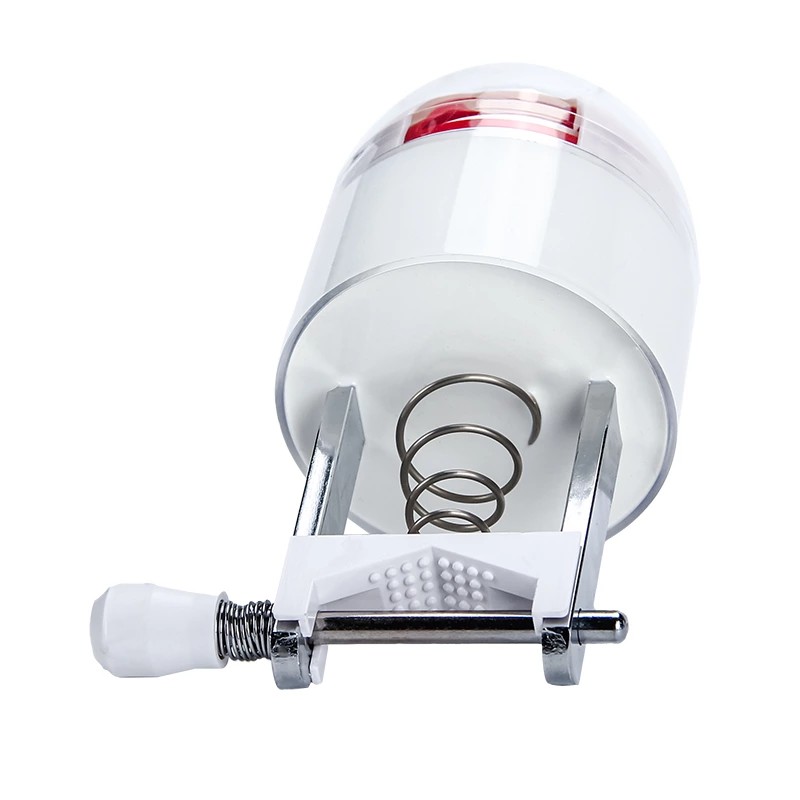

Zložljivi nadzemni indikator napak JDX Lokator ozemljitve

Comewill kot profesionalni proizvajalec na Kitajskem uporablja visokokakovosten izvlečni nadzemni indikator napake JDX Grounding Locator kot princip zaznavanja brezkontaktno elektromagnetno indukcijo, ki zagotavlja jasno vizualno indikacijo napake kratkega stika prek rdečega dvignjenega znaka. Ohišje naprave je obdelano z materiali proti staranju, zaslon pa uporablja fluorescentne materiale, ki zagotavljajo dobro vidljivost tudi ponoči. Za stranke, ki potrebujejo stalno zalogo ali prilagojene parametre, je ta visokokakovosten izdelek dobavljen neposredno iz tovarne po konkurenčni nizki ceni, kar pomaga vzdrževalnim ekipam skrajšati čas odkrivanja napake.

Izvlečni nadzemni indikator napak JDX Grounding Locator je naprava za določanje napak, ki jo je razvil Comewill za nadzemne električne vode. Ta naprava spremlja spremembe linijskega toka z uporabo elektromagnetne indukcije. Ko pride do napake kratkega stika, aktivira mehanski preklopni mehanizem za prikaz rdečega indikatorja napake. Njegova struktura uporablja enodelni postopek oblikovanja v kombinaciji s tehnologijo nano-površinske obdelave, kar mu daje lastnosti proti obraščanju in staranju, zaradi česar je primeren za dolgoročno delovanje v zunanjih nadzemnih vodih.

Osnovno delovno načelo

1. Logika zaznavanja napak

Izvlečni nadzemni indikator napak JDX Grounding Locator zazna napake na podlagi nenadne spremembe toka med kratkim stikom. Ko pride do napake v kratkem stiku, teče okvarni tok skozi točko namestitve. Element za zaznavanje toka v napravi zazna nenadno spremembo toka, hkrati pa kasnejša zaščitna dejanja povzročijo izgubo moči na liniji. Ta dva pogoja skupaj predstavljata podlago za tožbo.

Indikator napake JDX, nameščen na nadzemnem vodu, deluje tako, da zazna linijski tok z elektromagnetno indukcijo. V normalnih pogojih delovanja je naprava v stanju pripravljenosti z nizko porabo energije; ko mimo teče tok kratkega stika, inducirani signal preseže vnaprej nastavljeni prag in sproži pogonski mehanizem.

2. Metoda lokacije napake

Pri dejanskih pregledih je več indikatorjev JDX nameščenih v intervalih vzdolž črte. Ko pride do napake, bodo vsi indikatorji od napajalne strani do točke napake zasvetili rdeče, indikatorji za točko napake pa ostanejo beli. Inšpektorji morajo le opazovati stanje indikatorja vzdolž poti; del med zadnjim rdečim indikatorjem in prvim belim indikatorjem je mesto napake. Ta metoda zmanjša delovno obremenitev tradicionalnih celovitih pregledov na lokalne preglede odsekov, kar znatno izboljša učinkovitost odkrivanja napak.

3. Mehanizem ponastavitve

Ko je napaka odpravljena in je napajanje ponovno vzpostavljeno, se oprema samodejno ponastavi po vnaprej določenem času. Izvlečni nadzemni indikator napake JDX Grounding Locator ponuja izbirne čase ponastavitve 6, 12, 24 in 36 ur za prilagoditev operativnim potrebam različnih linij, s čimer odpravlja potrebo po ročni ponastavitvi osebja, ki pleza na drog.

Struktura izdelka in značilnosti materiala

1. Material lupine

Izvlečni nadzemni indikator napake JDX Grounding Locator je oblikovan iz enega kosa z visokotrdnimi letalskimi materiali in nanotehnologijo. Lupina ima naslednje lastnosti:

Visoka preglednost: olajša opazovanje stanja notranjega dviga

Odpornost na madeže: umazanija se težko oprime površine

Odpornost proti staranju: Ne postane krhka pri dolgotrajni izpostavljenosti soncu na prostem

Brez vzdrževanja: Ne potrebuje dodatnega vzdrževanja med svojo predvideno življenjsko dobo

2. Sestava osrednje komponente

3. Način prikaza

Izvlečni nadzemni indikator napak JDX Grounding Locator uporablja mehanski preklopni zaslon. Pri normalnem delovanju je bel in postane rdeč, ko ga obrnete navzgor, kar pomeni napako. Rdeča stran je prevlečena s fluorescenčnim materialom, zaradi česar je dobro vidna pri naravni dnevni svetlobi in še vedno prepoznavna ponoči ali v slabih svetlobnih pogojih. Kot proizvajalec Comewill pri izbiri materialov za prikaz daje prednost odpornosti na vremenske vplive, s čimer zagotavlja, da se vrtljive komponente ne zbledijo ali deformirajo pod dolgotrajno izpostavljenostjo UV-žarkom.

Scenariji namestitve in metode zaznavanja: varno in vsestransko

Ti kazalniki so precej prilagodljivi, ko gre za to, kam lahko gredo. Namestimo jih na nadzemne vode (tiste na stebrih), nadzemne kable, podzemne kable (tiste, ki so zakopani pod mesti) in celo na zbiralke znotraj stikalnih omaric. V bistvu se lahko kjer koli v distribucijskem sistemu pojavijo napake kratkega stika.
Ker se uporabljajo na toliko različnih mestih, so njihove metode zaznavanja zasnovane tako, da so varne – brez neposrednega stika z deli pod napetostjo. Za zaznavanje napetosti zaznavajo prostorski gradient potenciala električnega polja okoli črte. Za zaznavanje toka uporabljajo elektromagnetno indukcijo - podobno kot deluje transformator. Ta brezkontaktna zasnova spremeni igro: varuje napravo (in nas) pred visoko napetostjo in olajša namestitev. Ni nam treba prerezati napeljave ali izklopiti napajanja, da jih namestimo - samo jih pritrdite in pojdite.

PRINCIP DELOVANJA

Načelo zaznavanja kratkega stika:

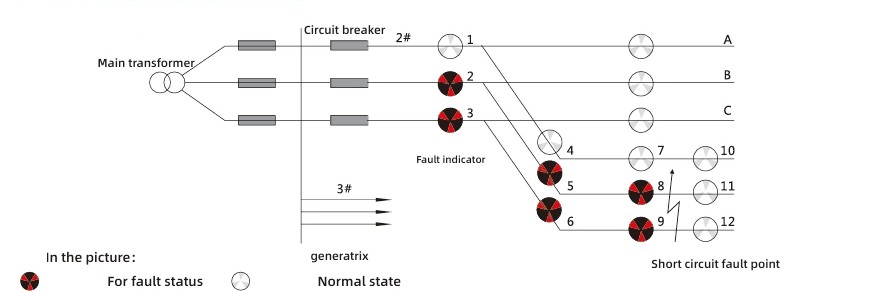

Na podlagi značilnosti pojava kratkega stika se kot merilo ukrepanja uporablja nenadna sprememba toka med kratkim stikom, ki jo spremlja izpad električne energije zaščitne naprave. Metoda razlage za diagram indikacije napak je naslednja: Ko indikatorske lučke 2, 5 in 8 faze A linije 2, nobena indikatorska lučka na fazi B, indikatorske lučke 3, 6 in 9 faze C vse svetijo rdeče, medtem ko indikatorski lučki 11 in 12 ostaneta beli, je mogoče ugotoviti, da je prišlo do napake kratkega stika na tej točki izhodnega voda.

TEHNIČNI PARAMETER
