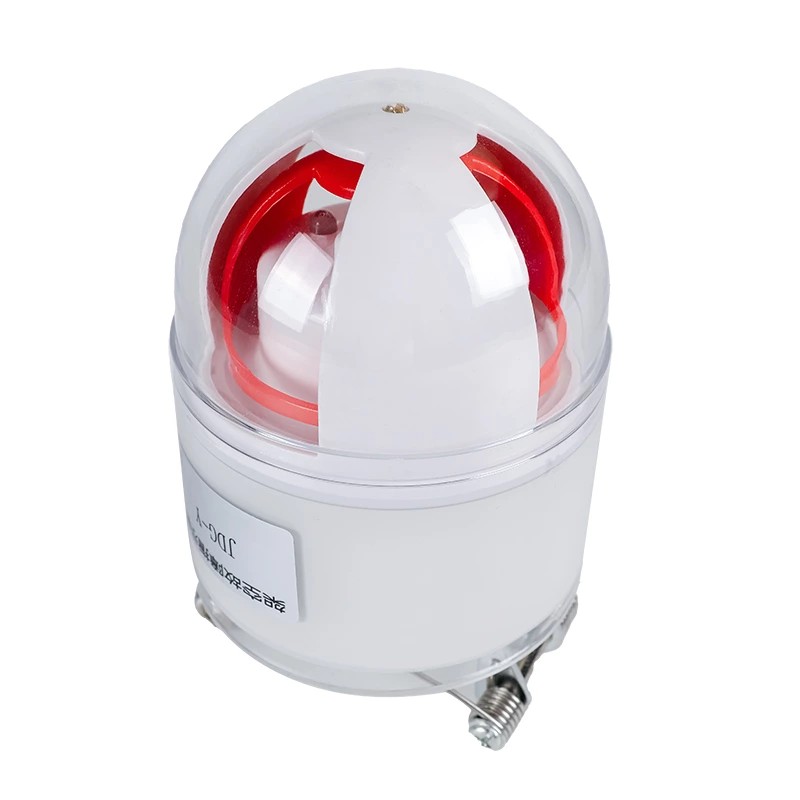

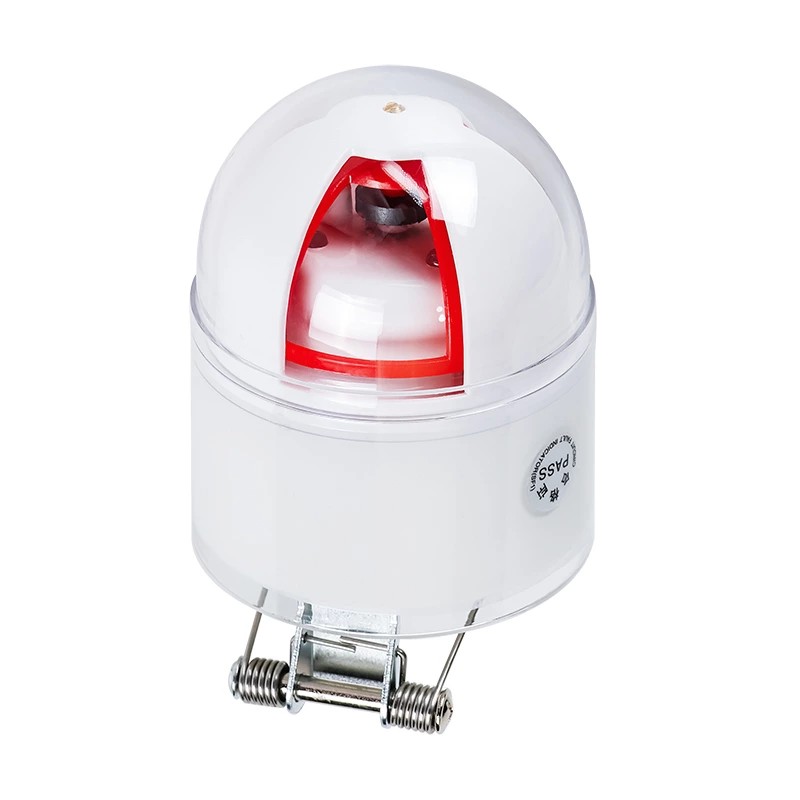

Indikator napake s kompresijsko vzmetjo štiri v enem JDG-F

Podrobnosti izdelka

1. Odkrivanje napak štiri v enem za distribucijske vode

Kakovosten indikator napak s kompresijsko vzmetjo štiri v enem JDG-F podjetja Comewill je elektromagnetna naprava za odkrivanje napak, ki se uporablja v srednje in nizkonapetostnih sistemih za distribucijo električne energije. Inženirjem na terenu pomaga hitro določiti odsek voda, kjer je prišlo do napake v kratkem stiku.

Načelo delovanja

Ko skozi nadzorovani vodnik teče tok kratkega stika, naprava zazna nenadno spremembo toka.

Mehanizem sproži vidno rdečo kartico indikatorja napake.

Vzdrževalne ekipe lahko vizualno locirajo aktivirane indikatorje vzdolž črte.

Točka napake je identificirana med zadnjim aktiviranim indikatorjem in prvim neaktiviranim indikatorjem.

Ta jasna metoda določanja območij znatno skrajša čas inšpekcijskega pregleda v primerjavi z ročnimi patruljami.

Indikator napak s kompresijsko vzmetjo JDG-F po meri Comewill se pogosto uporablja v omrežjih za distribucijo električne energije, kjer hitro odkrivanje napak pomaga skrajšati trajanje izpada in izboljša učinkovitost vzdrževanja.

2. Strukturne komponente in funkcionalni moduli

Celoten indikator napak s kompresijsko vzmetjo JDG-F združuje več funkcionalnih modulov, ki skupaj zagotavljajo zanesljivo zaznavanje in indikacijo.

Modul za zaznavanje toka in napetosti

Ta modul zaznava spremembe toka in napetosti na liniji z uporabo elektromagnetne indukcije in zaznavanja električnega polja. Te metode zaznavanja ne zahtevajo neposrednega stika z vodniki pod napetostjo, kar pomaga izboljšati varnost namestitve.

Krog za razlikovanje napak

Notranje vezje analizira variacije signala, da loči dejanske napake kratkega stika od začasnih nihanj ali sprememb obremenitve. Uvožene elektronske komponente in mikrokontrolerji izboljšajo stabilnost obdelave signalov.

Mehanski pogonski sistem indikatorja

Ko je napaka potrjena, pogonski mehanizem aktivira rdečo fluorescentno indikatorsko kartico, ki ostane vidna do ponastavitve. Mehanska struktura je zasnovana za zanesljivost na prostem in dolgotrajno delovanje.

Prikaz stanja napake

Naprava uporablja svetlo rdečo fluorescentno prevleko, ki zagotavlja jasno vidljivost pri dnevni in nočni svetlobi. Mehanizem zaslona je odporen na bledenje tudi po dolgi izpostavljenosti ultravijoličnemu sevanju.

Samodejna ponastavitev z zakasnitvijo

Ko je stanje napake odpravljeno, se indikator napake s kompresijsko vzmetjo štiri v enem JDG-F samodejno ponastavi po vnaprej nastavljeni zakasnitvi. Ta funkcija zmanjša potrebo po ročnem posredovanju na oddaljenih lokacijah.

3. Materialna zasnova in strukturna vzdržljivost

Za podporo dolgotrajnemu delovanju na prostem Comewill štiri-v-enem viseči indikator napak s kompresijsko vzmetjo JDG-F uporablja posebne materiale in strukturno zasnovo.

Ohišje letalskega razreda

Zunanja lupina je izdelana iz letalskih materialov visoke trdnosti s tehnologijo enostopenjskega oblikovanja. Površinska obdelava nanomaterialov izboljša odpornost proti onesnaženju okolja in staranju.

Ponikljane magnetne komponente

Ključni magnetni elementi so ponikljani, da izboljšajo magnetno prevodnost in povečajo učinkovitost elektromagnetnega zaznavanja.

Odpornost na vremenske vplive

Struktura ohišja je zasnovana tako, da je odporna na:

UV sevanje

Dež in prah

Kopičenje onesnaženja

Ta konstrukcija omogoča napravi, da ohranja stabilno delovanje v zunanjih okoljih za distribucijo električne energije.

4. Napajalni sistem in življenjska doba

Zanesljivo večletno delovanje je bistvenega pomena za opremo za nadzor distribucijskih vodov.

Kazalnik okvare obešene kompresijske vzmeti štiri v enem JDG-F vključuje:

Visokozmogljiv baterijski sistem z življenjsko dobo več kot 8 let

Zasnova elektronskega vezja z majhno močjo

Krmiljenje na osnovi mikrokrmilnika za stabilno delovanje

Te funkcije pomagajo zagotoviti, da naprava še naprej deluje v več ciklih pregledov brez pogostega vzdrževanja.

5. Namestitev in delovanje v živo

Kazalnik napak s kompresijsko vzmetjo štiri v enem JDG-F je zasnovan za namestitev pod napetostjo, kar pomeni, da je napravo mogoče namestiti brez izklopa distribucijskega voda.

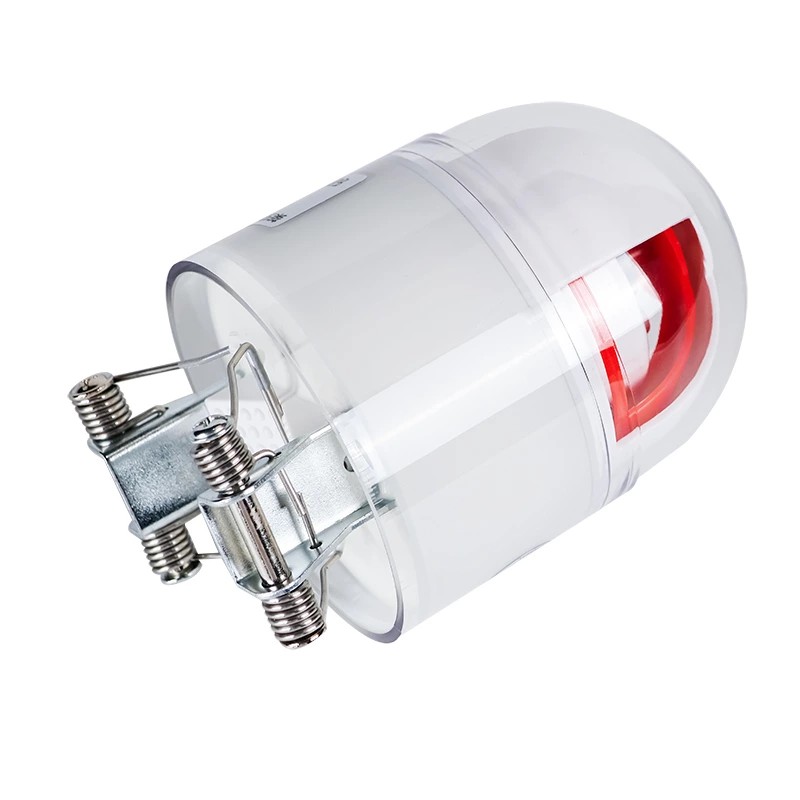

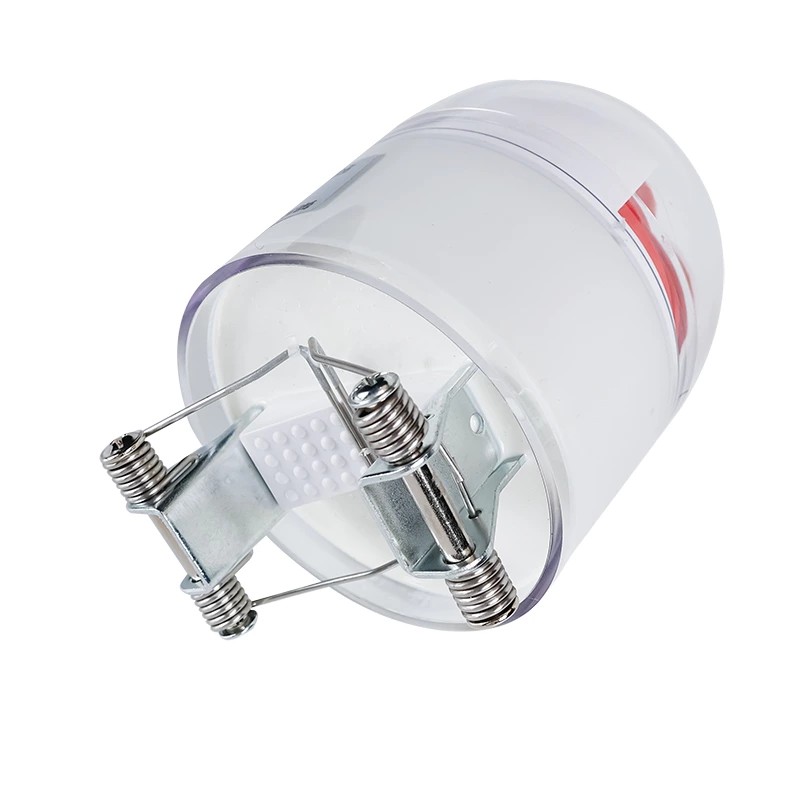

Viseča struktura s kompresijsko vzmetjo

Indikator uporablja strukturo kompresijske vzmeti iz kartične žice, ki mu omogoča varno vpenjanje na nadzemne vodnike.

Glavne značilnosti namestitve vključujejo:

Montaža brez rezanja vodnikov

Med namestitvijo ni potrebe po izpadu električne energije

Mehanska stabilnost na golih in izoliranih vodnikih

Ta zasnova pomaga javnim podjetjem uvesti indikatorje napak v distribucijskih omrežjih z minimalnimi motnjami delovanja.

6. Tipični scenariji uporabe

Indikator napake s kompresijsko vzmetjo Comewill štiri v enem JDG-F se uporablja v več scenarijih distribucije električne energije:

Nadzemni distribucijski vodi

Nameščen na vodnikih električnih drogov za odkrivanje in prikazovanje napak kratkega stika.

Kabelski distribucijski sistemi

Uporablja se na nadzemnih izoliranih kablih ali podzemnih prehodih kablov.

Nadzor distribucijskega omrežja

Vzdrževalnim ekipam pomaga hitro prepoznati odseke z napakami in organizirati ciljne preglede.

Vzdrževanje javnih služb

Podpira hitrejše odpravljanje težav in skrajša čas, porabljen za celovite patruljne preglede.

7. Zmogljivost proizvodnje in dobave

Kot proizvajalec in tovarna na Kitajskem Comewill zagotavlja podporo pri proizvodnji in dobavi naprav za nadzor distribucijskega omrežja.

Zmogljivosti vključujejo:

OEM in prilagojene konfiguracije izdelkov

Stabilna proizvodna zmogljivost za inženirske projekte

Kontrola kakovosti med izdelavo in montažo

Indikator napak s kompresijsko vzmetjo Comewill štiri v enem JDG-F je na voljo za globalna javna podjetja, inženirske izvajalce in distributerje električne opreme, ki iščejo kitajskega dobavitelja naprav za odkrivanje napak, izdelanih na Kitajskem.

PRINCIP DELOVANJA

Načelo zaznavanja kratkega stika:
Na podlagi značilnosti napak kratkega stika je merilo ukrepanja nenadna sprememba toka, ki jo spremlja izpad električne energije zaščitne naprave. Logika razlage diagrama indikacije napake je naslednja: če indikatorji 2, 5 in 8 faze A ter indikatorji 3, 6 in 9 faze C linije 2 vsi postanejo rdeči, medtem ko indikatorji 11 in 12 ostanejo beli, potem je mogoče ugotoviti, da je prišlo do napake kratkega stika na tej točki izhodne linije.
