Notranja visokonapetostna naprava za prikazovanje v živo DXN8-Q/T Vrsta

Notranja visokonapetostna naprava za prikazovanje v živo DXN8-Q/T, podprta s preizkušenimi aplikacijami na terenu in inženirsko validacijo, ponuja praktično varnostno nadgradnjo za visokonapetostna okolja. Naprava omogoča takojšnjo vizualno potrditev stanja napolnjenosti, hkrati pa preprečuje nevarne operacije s samodejnim izklopom.

Kaj je notranja visokonapetostna naprava za prikazovanje v živo tipa DXN8-Q/T?

Notranja visokonapetostna naprava za prikazovanje v živo DXN8-Q/T Type je varnostna naprava z dvojno funkcijo, ki vključuje indikacijo napajanja in mehansko zaščito pred zaklepom. Zasnovan za notranje sisteme stikalnih naprav 6–40 kV, uporablja tehnologijo brezkontaktnega zaznavanja električnega polja za zaznavanje prisotnosti napetosti in zagotavljanje takojšnjih vizualnih opozoril, hkrati pa preprečuje nepooblaščen ali nevaren dostop do opreme pod napetostjo.

Ključne značilnosti:

1. Dvojni varnostni zaščitni mehanizem

Svetla utripajoča LED jasno označuje stanje visoke napetosti pod napetostjo

Samodejna blokada preprečuje odpiranje vrat stikalne naprave pod napetostjo

Takojšnja sprostitev, ko je napetost odstranjena

Odpravlja nevarnost napačnega delovanja in električnega udara

2. Tehnologija brezkontaktnega zaznavanja

Načelo sklopitve električnega polja zagotavlja varno zaznavanje

Brez neposrednega stika z deli pod napetostjo

Izboljša varnost in podaljša življenjsko dobo naprave

3. Vzdržljivo industrijsko oblikovanje

Ognjevarno ABS ohišje

Odporen na prah, vlago in temperaturna nihanja

Dolga življenjska doba 8–10 let brez vzdrževanja

4. Hitra in standardizirana namestitev

Vnaprej izvrtane montažne luknje

Priložen celoten komplet dodatne opreme

Posebna orodja ali zapletena namestitev niso potrebna

Namestitev končana v nekaj minutah

5. Zmožnost prikazovanja napak

Identificira enofazne ozemljitvene napake

Indikator faze napake se samodejno izklopi

Pospeši odpravljanje težav in skrajša čas nedelovanja

Načelo delovanja

Zaznavanje električnega polja → Pretvorba signala → Opozorilo LED → Zaklepanje → Prikaz napake

Notranja visokonapetostna naprava za prikazovanje v živo Comewill (model DXN8-Q/T) uporablja tehnologije sklopitve električnega polja in brezkontaktnega zaznavanja za varno in stalno spremljanje stanja v živo opreme 6–40 kV v realnem času. Naprava vsebuje tri neodvisne notranje senzorje, ki ustrezajo zbiralkam faze A, B in C; ti senzorji ustvarjajo signale z zaznavanjem visokonapetostnega električnega polja in jih prenašajo na zaslonski modul.

Ko je oprema pod napetostjo, LED indikatorji utripajo, mehanski blokirni mehanizem pa istočasno in samodejno zaklene vrata stikalne omare. Ko je napetost odstranjena, se indikatorji izklopijo in zaklepni mehanizem se samodejno izklopi—s čimer se doseže intuitivna kombinacija prikaza stanja v živo in zaščite pred napačnim delovanjem na osnovi zaklepanja. V primeru enofazne ozemljitvene napake indikator za okvarjeno fazo ugasne, medtem ko indikatorji za preostali dve fazi še naprej utripata, kar omogoča hitro lokalizacijo napake na licu mesta.

Aplikacije

Vrsta DXN8/QT se pogosto uporablja v notranjih visokonapetostnih distribucijskih sistemih, vključno z:

Srednjenapetostne stikalne naprave (6–40kV)

Vhodni zbiralni sistemi

Odklopniki in krmilne omare

Transformatorske instalacije

Visokonapetostne razvodne omarice in reaktorji

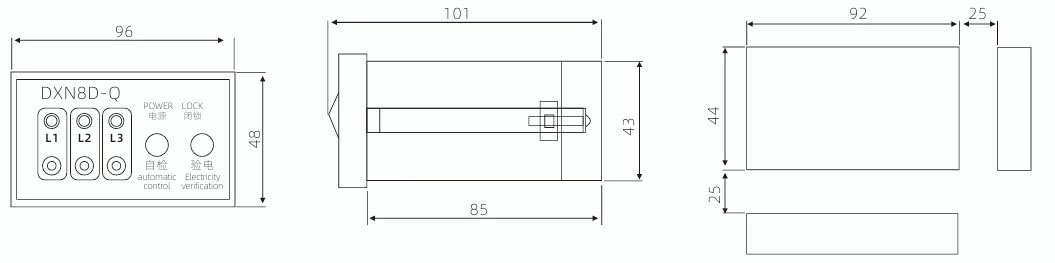

Oblika in velikost odprtine

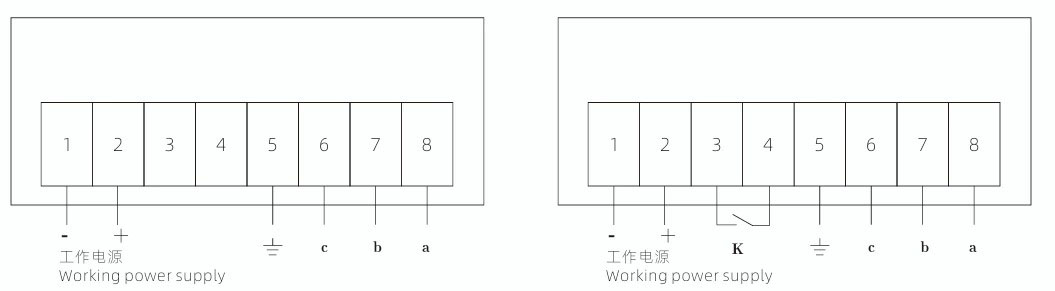

Shema ožičenja pogleda od zadaj
