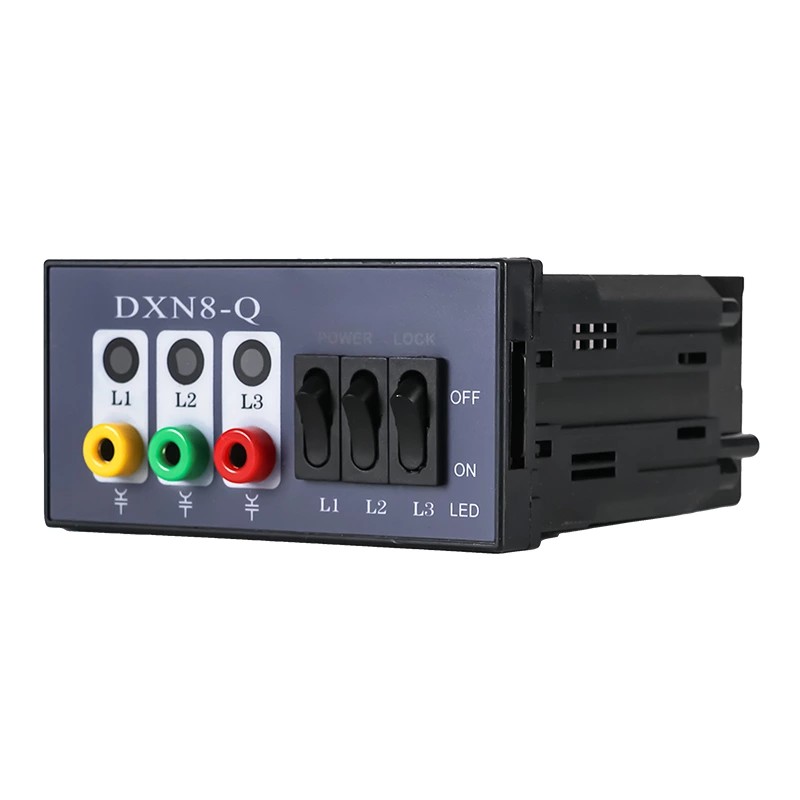

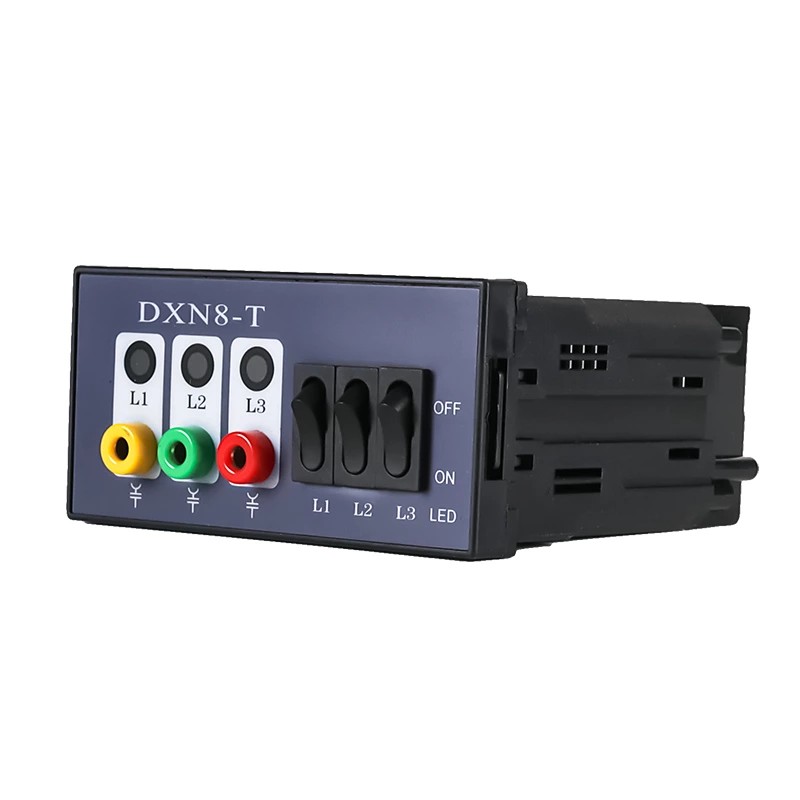

Notranja visokonapetostna naprava za prikazovanje v živo DXN8-T/Q Vrsta zapore

Comewill vam kot profesionalni proizvajalec na Kitajskem želi ponuditi kakovostno notranjo visokonapetostno napravo za prikazovanje v živo DXN8-T/Q tipa Interlock, ki je zasnovana za neposredno montažo na notranjo visokonapetostno opremo in njena edina naloga je, da na prvi pogled ugotovite, ali ima naprava elektriko. Električarjem in vzdrževalcem na kraju samem ta stvar prihrani toliko težav – nič več se ne ukvarjajo s tistimi dolgočasnimi koraki zaznavanja. Daje zelo jasne varnostne pozive že takoj, kar resnično zmanjša tveganje električnega udara zaradi napačne ocene, ali je naprava pod napetostjo.

Ključne značilnosti:

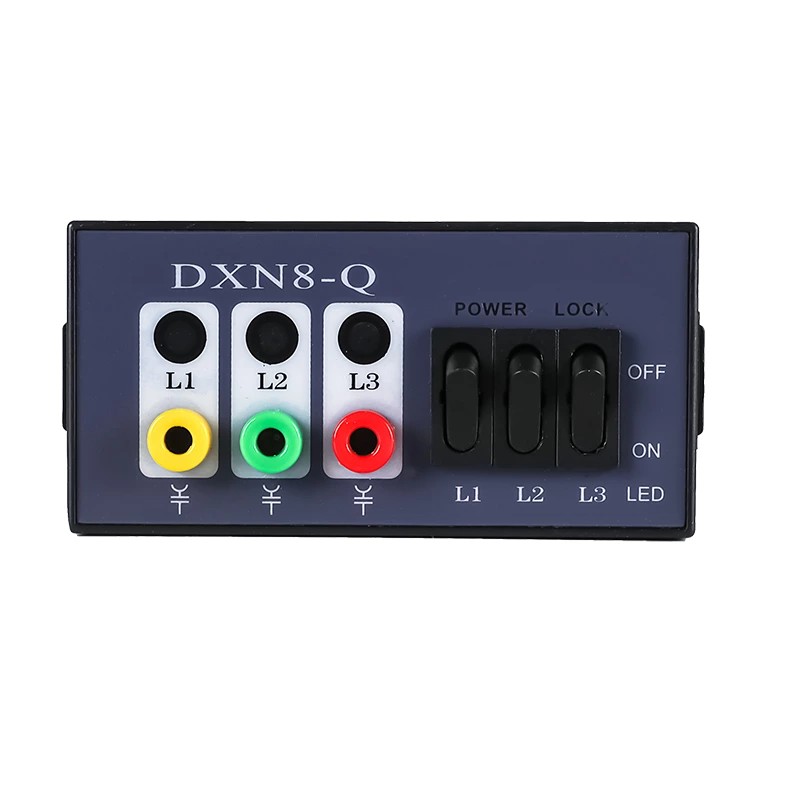

Izjemno intuitiven opozorilni učinek: Ko je oprema pod visoko napetostjo, LED-lučke v oknu zaslona utripajo zelo močno - to je kot velik, privlačen opomnik, ki pravi "visoka napetost je pod napetostjo, ne približujte se!". Če ni napetosti, se zaslon popolnoma zatemni, svetlobe sploh ni. Brez zavajajočih signalov, tako da lahko v delčku sekunde ugotovite, da je varno, tudi če ste oddaljeni nekaj korakov. Uporabljamo posebej svetleče diode LED, tako da jih je enostavno opaziti tudi v teh svetlih, dobro osvetljenih električnih prostorih.

Trden in dovolj zanesljiv za uporabo na kraju samem: ohišje je izdelano iz ABS plastike, ki zavira gorenje industrijskega razreda. Te stvari lahko prenesete, če jih večkrat premikate in nameščate – ne opraska se zlahka in tu in tam se lahko nekoliko udari. Najpomembneje je, da je vrhunski izolator, zato nadzoruje električna polja in preprečuje nenamerne udarce. Tudi v električnih prostorih, ki so prašni, nekoliko vlažni ali imajo velika temperaturna nihanja, deluje enakomerno kot kamen, brez napak.

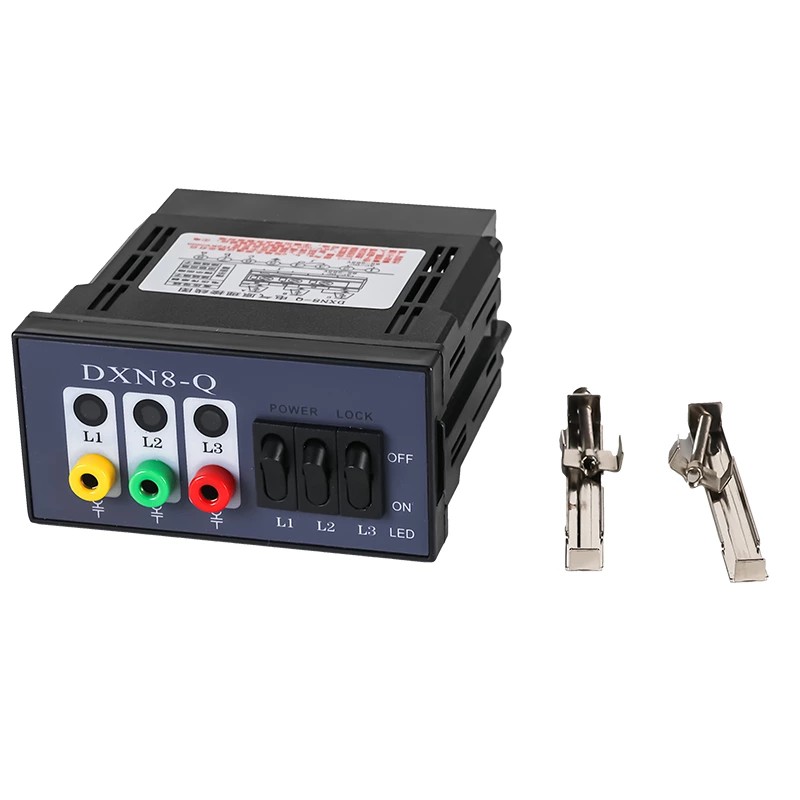

Namestitev je enostavna: indikator ima vnaprej izvrtane standardne luknje, tako da vam ni treba meriti in vrtati na mestu – prihranite ogromno časa. V paketu dodamo tudi celoten komplet montažnih delov: vijake, tesnila, vse kar potrebujete. Ekipe na kraju samem ne potrebujejo nobenih posebnih orodij ali zapletenega odpravljanja napak. Lahko ga popravijo in pripravijo za uporabo v samo nekaj minutah, kar zmanjša tudi stroške dela.

Tipične lokacije namestitve

Ta notranja visokonapetostna naprava za prikazovanje v živo DXN8-T/Q tipa zaklepanja je v glavnem nameščena na ključnih mestih notranjih električnih sistemov, kjer morate jasno videti, ali je nekaj pod napetostjo. Ustreza večini osnovne opreme v visokonapetostnih distribucijskih nastavitvah, zlasti:
Vhodne zbiralke (začetna točka distribucije električne energije, potrebuje 24/7 spremljanje stanja napajanja, da se zagotovi stabilno napajanje)
Odklopniki (osnovne krmilne komponente – pred kakršnim koli vzdrževalnim delom se morate nujno prepričati, da je varno, in ta indikator vam to takoj pove)
Glavni transformatorji (ključna oprema za pretvorbo električne energije, potrebuje stalno indikacijo napajanja, da sledi svojemu delovnemu statusu)
Stikalne omare (območja s pogostim delovanjem in vzdrževanjem – tukaj so jasni varnostni napotki ključnega pomena, da osebje zaščitite pred nevarnostjo)
Druga notranja visokonapetostna električna oprema (kot so visokonapetostne razvodne omarice, visokonapetostni reaktorji itd.)

Načelo delovanja

Notranja visokonapetostna naprava za prikazovanje v živo DXN8-T/Q Interlock Type deluje na principu sklopitve električnega polja – poenostavljeno povedano, za delovanje uporablja visokonapetostno električno polje in vgrajeni senzor. Sprejema induktivno brezkontaktno vzorčenje, tako da lahko zazna stanje napolnjenosti in ga prikaže z varne razdalje. Za razliko od tistih staromodnih kontaktnih detektorjev se ta nikoli neposredno ne dotika visokonapetostnih delov pod napetostjo. To ni samo dobro za podaljšanje življenjske dobe naprave, ampak je tudi zelo varna za ljudi, ki delajo na mestu.

Razčlenimo delovni proces korak za korakom, lepo in lahko razumljivo:
V napravi so tri neodvisne senzorske enote. Vsaka enota je priključena na trifazne zbiralke A, B, C visokonapetostnega sistema. Na ta način lahko zaznamo stanje napolnjenosti vseh treh faz, ne da bi zgrešili katero koli – brez slepih točk v zaščiti.

Pri namestitvi morajo biti trije senzorji nastavljeni strogo v skladu z nacionalnimi standardi električne varnosti. Sploh se ne dotikajo visokonapetostnih delov pod napetostjo in vzdržujejo zadostno varnostno razdaljo. To popolnoma odpravi nevarnost električnega puščanja ali kratkega stika, zaradi česar sta postopek namestitve in uporabe popolnoma varen.

Ko je visokonapetostna oprema pod napetostjo, bodo senzorji zajeli signal električnega polja, ki ga oddajajo deli pod napetostjo. Znotraj senzorja se ta signal pretvori v stabilen električni signal, ki se nato prenese na napajalni modul zaslona.

Ko napajalni modul prejme ta veljaven signal, začne utripati trifazne indikatorske lučke na zaslonu, kar jasno kaže, da je visokonapetostna oprema pod napetostjo. Če signal električnega polja ni zaznan (to pomeni, da ni napetosti), bodo indikatorske lučke ostale ugasnjene in dale jasen varen signal.

Funkcija indikacije napak

Ta notranja visokonapetostna naprava za prikazovanje v živo DXN8-T/Q tipa Interlock poleg osnovne funkcije prikaza stanja napajanja pomaga tudi pri diagnosticiranju napak — zelo uporabna je za ekipe za vzdrževanje na kraju samem:

Zazna enofazne ozemljitvene napake

Faza napake na indikatorju OFF

Normalne faze do indikatorjev še vedno utripajo

Omogoča hitro lociranje napake brez dodatnega orodja

Zmanjša čas izpadov in vzdrževanje

Prednosti in vrednost izdelka

1. Izboljšana varnost

Takojšnje vizualno opozorilo

Preprečuje napačno oceno opreme pod napetostjo

2. Nizki stroški vzdrževanja

Enostavna struktura, nizka stopnja napak

8–10 let življenjske dobe

Delovanje brez vzdrževanja

3. Močna združljivost

Primerno za večino notranjih HV sistemov

Združljivo z različnimi znamkami opreme

Poenostavi nabavo

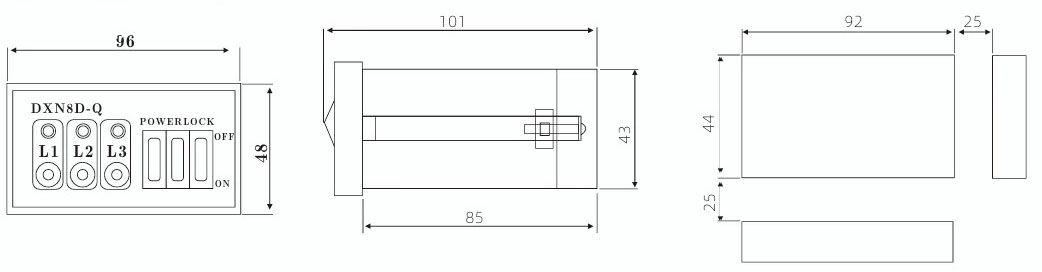

Oblika in velikost odprtine

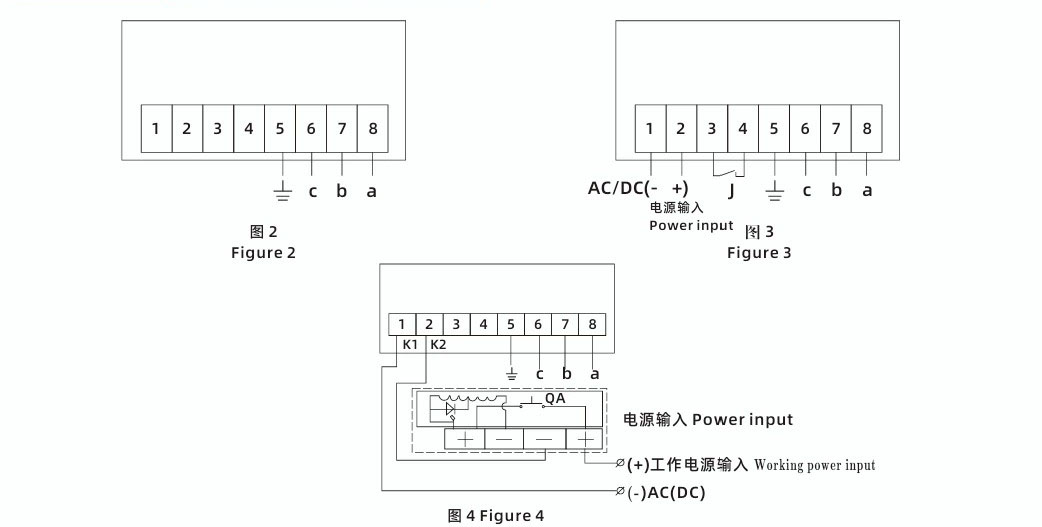

Shema ožičenja pogleda od zadaj
