Notranji visokonapetostni prikazovalnik v živo DXN-Q/T

Kot profesionalni proizvajalec visokonapetostnih naprav za prikazovanje v živo, ste lahko prepričani, da boste v naši tovarni kupili notranji visokonapetostni indikator za prikazovanje v živo DXN-Q/T, mi pa vam bomo ponudili poprodajne storitve in pravočasno dostavo.

Tipične lokacije namestitve

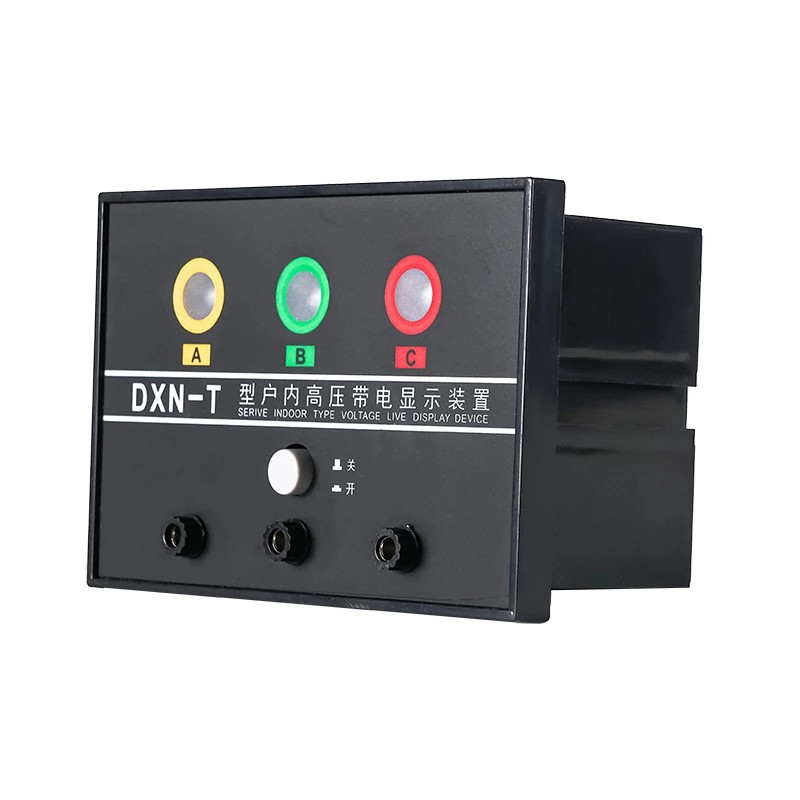

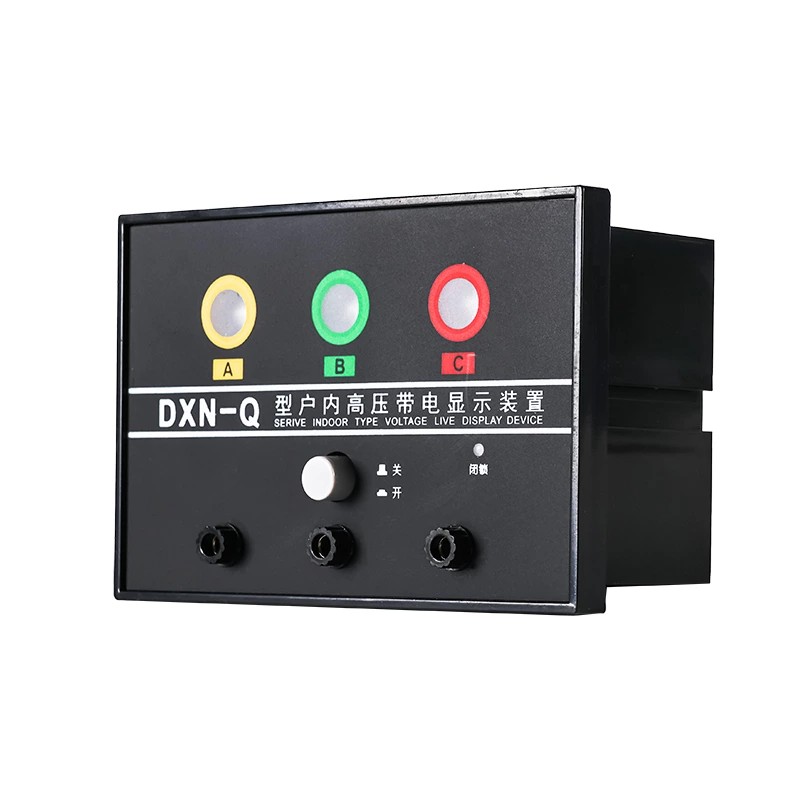

Izjemno intuitivno opozorilo: Ko je oprema pod visoko napetostjo, zaslonsko okno utripa res močno - to je kot velik, očiten znak, ki pravi "visoka napetost pod napetostjo, izogibajte se!". Če ni napetosti, je zaslon popolnoma temen. Brez dvomljivih signalov, tako da lahko takoj ugotovite, da je varno, že z nekaj korakov stran.

Trden kot pribit in zanesljiv: lupina je narejena iz ABS plastike, ki zavira gorenje, industrijske kakovosti. Ta stvar lahko prenese velikokratno premikanje in namestitev – ne opraska se zlahka in lahko prenese majhne udarce. Najpomembneje je, da je vrhunski izolator, tako da ohranja električna polja zaklenjena in preprečuje nenamerne udarce. Tudi v električnih prostorih, ki so prašni, nekoliko vlažni ali imajo temperaturna nihanja, deluje enakomerno kot kamen.

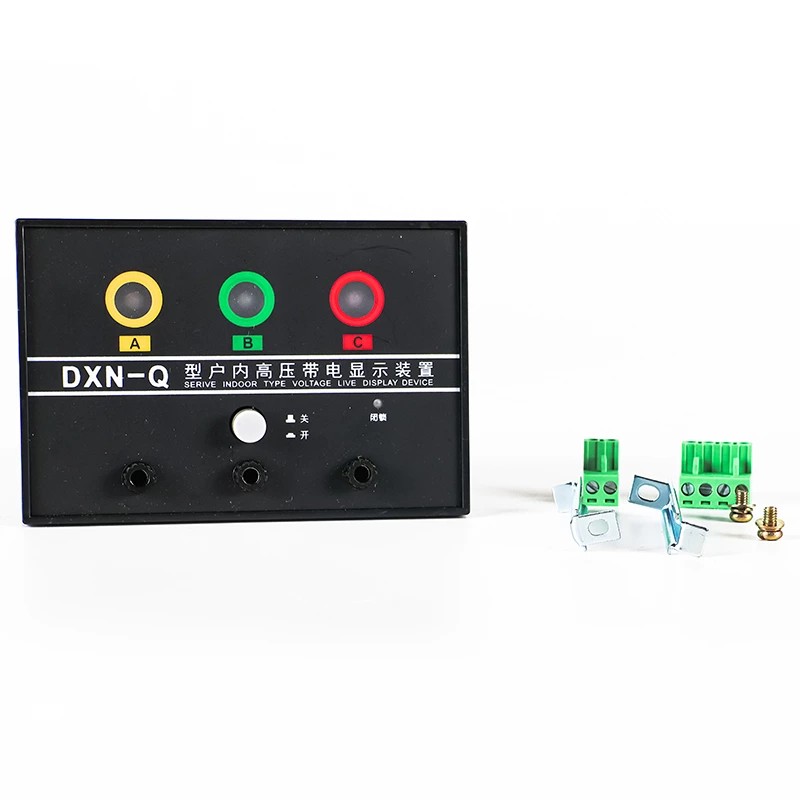

Namestitev v hipu: Notranji visokonapetostni prikazovalnik v živo DXN-Q/T ima vnaprej izvrtane standardne luknje, tako da vam ni treba meriti in vrtati na mestu. Dodamo tudi celoten komplet montažnih nastavkov — vijake, tesnila, vse, kar potrebujete. Ekipe na kraju samem ne potrebujejo posebnih orodij ali se ukvarjajo z zapletenim odpravljanjem napak. Popravijo ga lahko v samo nekaj minutah, kar prihrani ogromno časa in dela.

Tipične lokacije namestitve

Ta visokonapetostni prikazovalnik v živo je večinoma nameščen na ključnih mestih notranjih električnih sistemov, kjer morate jasno videti, ali je nekaj pod napetostjo. Ustreza večini osnovnih naprav v visokonapetostnih distribucijskih nastavitvah, kot so:
Dohodne zbiralke (izhodiščna točka distribucije električne energije, mora 24/7 spremljati stanje napajanja)
Odklopniki (osrednji kontrolni deli – preden začnete z vzdrževanjem, morate biti 100 % prepričani, da je varno, in ta indikator vam to pove)
Glavni transformatorji (ključna oprema za pretvorbo električne energije, potrebuje stalno indikacijo napajanja, da veste, da deluje pravilno)
Stikalne omare (območja, kjer ljudje veliko delajo – jasni varnostni napotki tukaj preprečujejo vsakomur težave)
Druga notranja visokonapetostna električna oprema (kot so visokonapetostne razvodne omarice, visokonapetostni reaktorji itd.)

Načelo delovanja

Naprava deluje na principu sklopitve električnega polja - tako bi lahko rekli, da za delovanje uporablja visokonapetostno električno polje in vgrajeni senzor. Jemlje induktivne (brezkontaktne) vzorce, tako da lahko zazna, ali je nekaj pod napetostjo, in prikaže stanje z varne razdalje. Za razliko od starih kontaktnih detektorjev se ta nikoli neposredno ne dotika visokonapetostnih delov pod napetostjo. Zaradi tega je izjemno varen tako za samo napravo kot za ljudi, ki delajo na mestu.

Razčlenimo, kako deluje korak za korakom, lepo in preprosto:

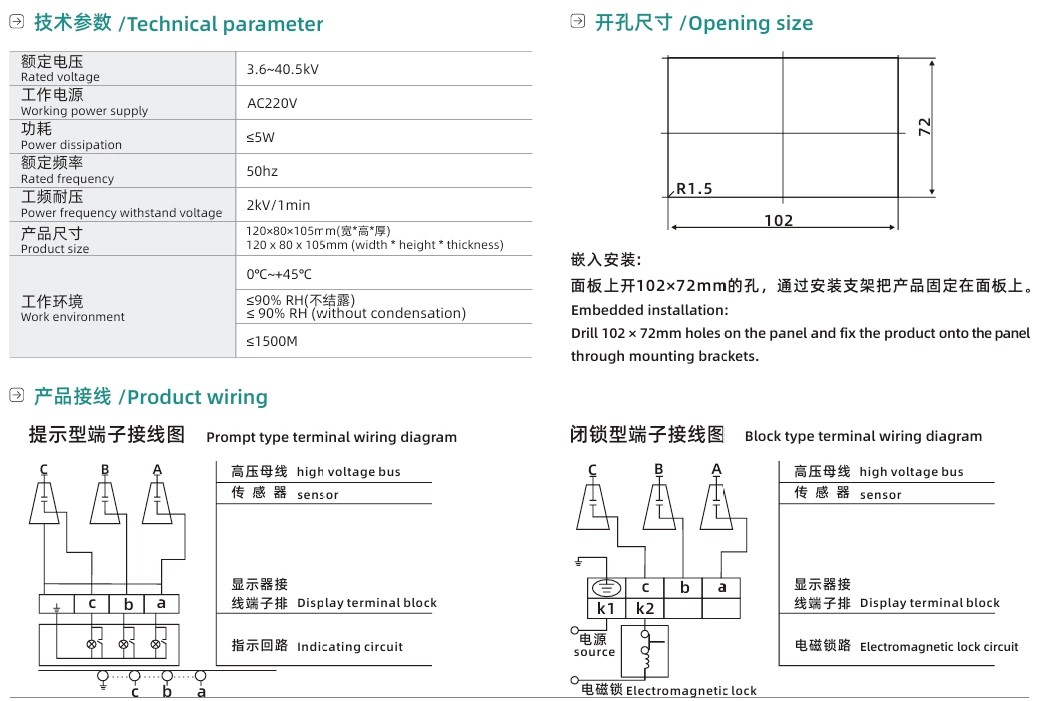

Znotraj notranjega visokonapetostnega indikatorja v živo DXN-Q/T so tri ločene senzorske enote. Vsak se priključi na trifazne zbiralke A, B, C visokonapetostnega sistema. Na ta način lahko preverimo energijsko stanje vseh treh faz, brez napak.
Ko ga namestite, so trije senzorji nastavljeni v skladu z nacionalnimi predpisi o električni varnosti. Sploh se ne dotikajo visokonapetostnih delov pod napetostjo in ohranjajo ustrezno varnostno razdaljo. To pomeni, da ni nevarnosti električnega puščanja ali kratkega stika - popolnoma varno.
Ko je visokonapetostna oprema pod napetostjo, senzorji zajamejo signal električnega polja iz teh delov pod napetostjo. Znotraj senzorja se signal pretvori v stabilen električni signal in nato pošlje v napajalni modul zaslona.
Ko napajalni modul prejme ta veljaven signal, utripa indikatorska lučka, da ljudi opozori. Če ni signala električnega polja (kar pomeni, da ni napetosti), indikatorska lučka ostane ugasnjena - jasen varni signal.

Funkcija indikacije napak

Poleg tega, da samo pokaže, ali je nekaj pod napetostjo, ta naprava pomaga tudi pri odkrivanju napak – zelo priročno za vzdrževalne ekipe na kraju samem:
Če v visokonapetostnem sistemu pride do enofazne ozemljitvene napake, bo električno polje ozemljene faze izginilo. Indikatorska lučka za to ozemljeno fazo na zaslonu takoj ugasne, drugi dve normalni fazi pa ostaneta prižgani. Ta jasna razlika vzdrževalcem omogoča, da v hipu najdejo fazo z napako – ni potrebe po dodatnih orodjih za odkrivanje. To zelo pospeši odpravljanje napak in skrajša čas, ko sistem za distribucijo električne energije ne deluje.

Prednosti in vrednost izdelka

1. Precej varnejše na mestu: super jasno vizualno opozorilo v veliki meri odpravi nevarnost električnega udara zaradi napačne ocene, ali je oprema pod napetostjo. Je trdna varnostna mreža za vse operativno in vzdrževalno osebje.
2. Poceni za dolgoročno uporabo: v tej napravi ni modnih, zapletenih elektronskih delov, zato se skoraj nikoli ne pokvari. Ohišje iz ABS-a, ki zavira gorenje, in kakovostne LED indikatorske lučke pomenijo, da lahko ob normalni uporabi zdrži 8–10 let. In najboljši del? Med delovanjem vam ga ni treba vzdrževati - prihranite ogromno denarja in težav pri kasnejšem vzdrževanju.
3. Super združljiv: Deluje z večino notranjih visokonapetostnih sistemov, ki so od 6KV do 35KV. Lahko se ujema z visokonapetostno opremo vseh vrst blagovnih znamk, zato je resnično vsestranski – ni vam treba kupiti različnih indikatorjev za različno opremo.
